R_volution Chassis DIY-X700 + UBP-X700
Specifiche e funzionalità
Presentazione
Il Sony UBP-X700 è un lettore Blu-ray 4K molto diffuso, apprezzato per la compatibilità Dolby Vision e il supporto SACD. Ha anche un difetto noto: il suo alimentatore switching esterno, fonte di rumore elettrico che limita la qualità dei segnali audio e video. Il Chassis DIY-X700 Signature Edition di R_volution, ottimizzato dal marchio tedesco Authentic Cinema, propone di porvi rimedio trapiantando la scheda madre e il gruppo ottico del Sony in un nuovo chassis dotato di alimentazione lineare e componenti selezionati.
Il principio: cambiare il contenitore, non l’elettronica Sony
Il DIY-X700 non è un lettore a sé stante. È un contenitore che ospita le parti interne del Sony UBP-X700: scheda madre, gruppo ottico, tutto il trattamento video e audio resta quello di Sony. L’interfaccia, i menu, le funzionalità del lettore non cambiano. Ciò che cambia è tutto ciò che circonda questi componenti: l’alimentazione elettrica, il filtraggio del segnale, il trattamento delle vibrazioni e la connettività di alimentazione.
Il kit non richiede alcuna saldatura né competenze in elettronica. Si apre il Sony, si estraggono la scheda madre e il lettore ottico, si installano nel nuovo chassis, si collegano i cavi piatti forniti. Un manuale dettagliato e un video accompagnano ogni fase. R_volution annuncia pochi minuti per l’operazione completa.
Un’alimentazione lineare al posto di un alimentatore switching

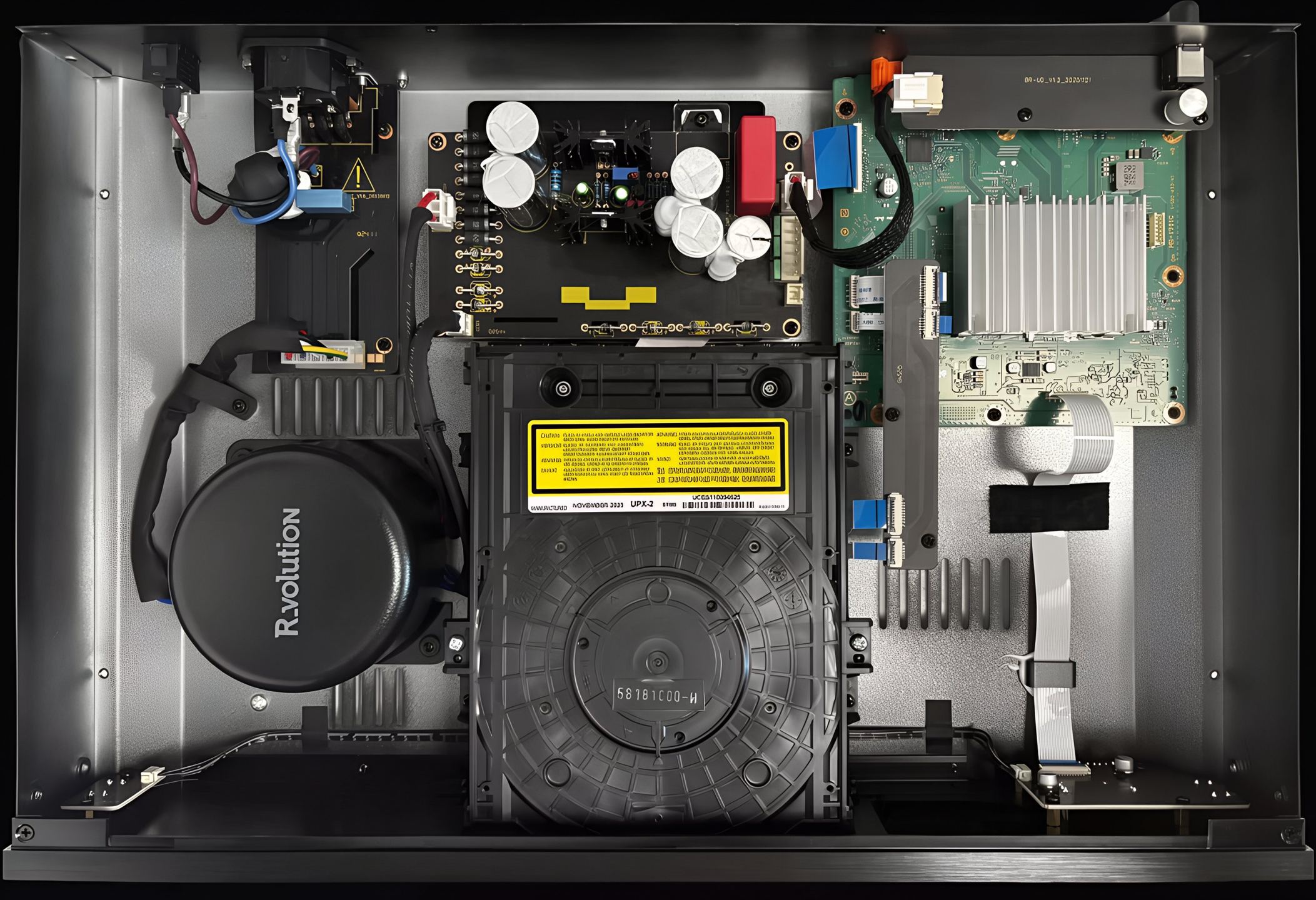

Il cuore tecnico dello chassis è la sua alimentazione lineare, basata su un trasformatore toroidale in rame OFC da 81 W. La regolazione della tensione si basa su due stadi: un regolatore lineare Toshiba per l’alimentazione principale e un regolatore LDO (Low Dropout) Lintec a basso rumore per i circuiti sensibili.
Rispetto all’alimentatore switching originale del Sony (un semplice adattatore esterno da 12 V / 1,5 A), questa configurazione riduce il rumore ad alta frequenza e i disturbi elettromagnetici che interferiscono con i segnali digitali. Gli alimentatori switching, per loro natura, generano commutazioni rapide che introducono rumore nello spettro udibile e oltre. Un’alimentazione lineare elimina queste commutazioni, con un effetto diretto sulla purezza del segnale.
Cosa aggiunge la Signature Edition rispetto alla versione standard
R_volution propone il Chassis DIY-X700 in due varianti. La versione standard integra già l’alimentazione lineare e componenti di qualità. La Signature Edition, modificata da Authentic Cinema, spinge il trattamento più avanti su tre assi.
Sull’alimentazione, la Signature Edition aggiunge un filtro EMI all’ingresso della linea di alimentazione, un filtro in ferrite sul cavo di alimentazione, diodi di raddrizzamento soft-recovery che sostituiscono i diodi standard, e condensatori di filtraggio di capacità superiore con stadi di filtraggio aggiuntivi. Queste modifiche mirano a pulire la corrente prima ancora che raggiunga il trasformatore, per poi livellare ulteriormente la tensione in uscita.
Sul segnale, un filtro in ferrite è posizionato sul cavo del pannello frontale per limitare le interferenze condotte. Un condensatore ad alta precisione viene aggiunto sulla scheda di contatto. Il fusibile standard è sostituito da un modello in ceramica con terminali placcati oro, e la presa di alimentazione originale lascia il posto a un connettore Furutech con placcatura al rodio, scelto per la sua conducibilità e la sua robustezza meccanica.
Sul piano meccanico, un materiale smorzante riveste il fondo dello chassis. Un composto antivibrazione viene applicato sui condensatori per ridurre le micro-risonanze. I piedini in plastica sono sostituiti da piedini in alluminio lavorato.
Componenti di filtraggio e condensatori
L’alimentazione utilizza condensatori Nichicon e Nippon Chemical per i circuiti audio, e condensatori WIMA per i circuiti video. Questa scelta di componenti separati per audio e video riflette un approccio in cui ogni percorso del segnale riceve un filtraggio adatto alle sue caratteristiche. Nichicon e Nippon Chemical sono produttori giapponesi riconosciuti nel settore dei condensatori per applicazioni audio. WIMA, produttore tedesco, realizza condensatori a film utilizzati in circuiti in cui contano stabilità e bassa distorsione.
Integrazione in un sistema domotico o in rack
Il telecomando IR fornito con lo chassis è più grande di quello originale e dispone di pulsanti aggiuntivi. Utilizza gli stessi codici IR del telecomando Sony, il che consente un’integrazione diretta nei sistemi di controllo domotico: Crestron, Control4, RTI, Savant, Logitech Harmony, SofaBaton, SwitchBot, Philips Pronto, Elan, URC e ProControl sono supportati senza configurazioni particolari.

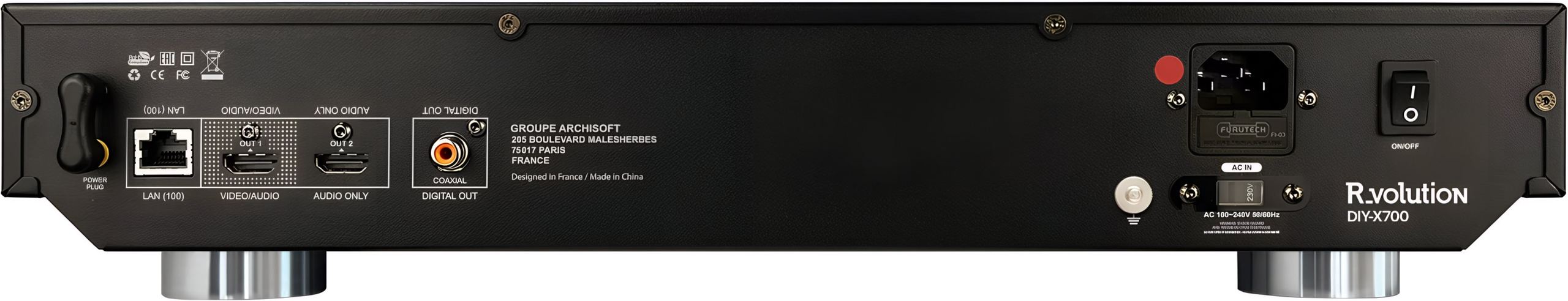

Sono incluse alette per il montaggio a rack per le installazioni professionali. È previsto un connettore di massa dedicato per eliminare i loop di massa che a volte compaiono nei rack che raggruppano più apparecchi.
Caratteristiche tecniche
Presentazione
Il R_volution Chassis DIY-X700 Signature Edition è una versione ottimizzata e audiofila del kit DIY destinato al Sony UBP-X700. Sviluppata con un’ottimizzazione avanzata (Authentic Cinema), questa edizione apporta miglioramenti elettronici avanzati per raggiungere un livello di prestazioni superiore in audio e video home cinema.
Punti di forza
- Aggiornamento DIY semplice, senza competenze tecniche richieste
- Alimentazione lineare ottimizzata audiofila
- Riduzione drastica del rumore elettrico (interferenze elettromagnetiche e radiofrequenze)
- Immagine più precisa: neri profondi, colori naturali
- Chassis premium con trattamento anti-vibrazione
- Ottimizzazione elettrica avanzata (Signature Edition)
- Compatibile con i sistemi domotici di fascia alta
Miglioramenti Signature Edition
- Ottimizzazione dell’alimentazione
- Filtro EMI d’ingresso per la riduzione delle interferenze ad alta frequenza
- Filtro ferrite sulla linea di rete
- Diodi di raddrizzamento di fascia alta (soft-recovery)
- Condensatori di filtraggio premium a capacità aumentata
- Stadi di filtraggio aggiuntivi
- Ottimizzazione del segnale elettrico
- Filtro ferrite sul cavo frontale
- Condensatore ad alta precisione sulla scheda di contatto
- Fusibile ceramico con terminali placcati oro
- Presa di rete Furutech rodiata per una conduttività ottimale
- Trattamento meccanico e vibrazioni
- Materiale smorzante sotto lo chassis
- Compound anti-vibrazione sui condensatori
- Piedini in alluminio lavorato, in sostituzione dei piedini in plastica
- Risultati ottenuti
- Segnale più pulito
- Jitter ridotto
- Migliore stabilità elettrica
- Restituzione audio / video più precisa
Alimentazione
- Tipo: alimentazione lineare di fascia alta
- Trasformatore: toroidale in rame OFC 81 W
- Regolazione
- Toshiba (principale)
- Lintec LDO (basso rumore)
- Filtraggio avanzato multi-stadio
Prestazioni audio e video
- Miglioramenti visivi
- Contrasto con neri più profondi
- Colorimetria più fedele
- Nitidezza e precisione dell’immagine aumentate
- Miglioramenti audio
- Migliore dinamica
- Riduzione del rumore
- Maggiore precisione dei dettagli
Componenti audiofili
- Condensatori: Nichicon e Nippon Chemical
- Condensatori video: WIMA
- Connettistica di rete premium Furutech
Controllo e integrazione
- Compatibilità con i sistemi Crestron, Control4, RTI, Savant, Logitech Harmony
- Montaggio a rack possibile (orecchie incluse)
- Connettore di massa dedicato anti-loop di massa
Installazione
- Installazione guidata da manuale e video
- Fasi
- Aprire il lettore
- Rimuovere la scheda madre e il lettore
- Installare nel nuovo chassis
- Collegare i flat cable
- Durata dell’installazione: pochi minuti
Dimensioni e peso
- Dimensioni: 43 × 28,23 × 7,17 cm
- Peso: 5 kg
Consumo elettrico
- In riproduzione: 12 W
- In standby: 0,5 W
Condizioni d’uso
- Temperatura: da 10 a 30 °C
- Umidità: da 30 a 70 %
Accessori inclusi
- Telecomando IR compatibile Sony
- Cavo HDMI 4K da 1 m
- Kit rack
- Cavi di alimentazione (UE, US, UK, AU)
Differenze rispetto alla versione standard
- Alimentazione lineare: presente in entrambe le versioni, ottimizzata nella Signature Edition
- Filtraggio EMI avanzato: esclusivo della Signature Edition
- Componenti premium estesi: esclusivi della Signature Edition
- Trattamento anti-vibrazione: esclusivo della Signature Edition
- Connettistica di rete di fascia alta: esclusiva della Signature Edition
Domande frequenti
Il lettore Sony UBP-X700 è incluso nel kit?
Dipende dal riferimento acquistato. R_volution propone lo chassis da solo (in questo caso occorre fornire il proprio Sony UBP-X700) oppure un kit che include il lettore Sony già montato. Verificate il riferimento esatto e il codice EAN prima dell’acquisto.
L'installazione modifica il firmware o le funzioni del lettore Sony?
No. Il kit non modifica né il software, né la scheda madre, né il gruppo ottico. Tutte le funzioni del Sony UBP-X700 restano identiche: Dolby Vision, HDR10, lettura SACD, applicazioni di streaming (Netflix, YouTube), DLNA, doppia uscita HDMI. Cambiano solo l’alimentazione e l’ambiente meccanico.
La garanzia Sony viene mantenuta dopo il montaggio?
L’apertura del lettore Sony e il trasferimento dei suoi componenti in un altro chassis annullano la garanzia del produttore Sony. Il kit si rivolge a utenti disposti a rinunciare a questa garanzia in cambio di un miglioramento qualitativo dell’alimentazione.
Qual è la differenza concreta tra la versione standard e la Signature Edition?
Le due versioni condividono lo stesso chassis e la stessa alimentazione lineare. La Signature Edition aggiunge un filtraggio EMI in ingresso, diodi soft-recovery, condensatori di capacità superiore, un trattamento meccanico antivibrazione (composto sui condensatori, materiale smorzante sotto lo chassis, piedini in alluminio) e una connettività di alimentazione Furutech rodiata. Queste aggiunte mirano agli ultimi punti percentuali di rumore elettrico e meccanico residuo.
È necessario un rodaggio?
R_volution raccomanda un periodo di rodaggio per le modifiche Authentic Cinema sui suoi altri prodotti (da 250 a 400 ore a seconda dei modelli). È ragionevole aspettarsi un comportamento simile sulla Signature Edition del DIY-X700, il tempo necessario affinché i condensatori e i componenti nuovi si stabilizzino.
Lo chassis è compatibile con altri lettori Sony oltre al UBP-X700?
No. Lo chassis è progettato esclusivamente per il Sony UBP-X700. La disposizione interna, i cavi piatti di connessione e i fissaggi corrispondono alle dimensioni e alla configurazione specifiche di questo modello.
Si può tornare allo chassis Sony originale?
Sì. L’operazione è reversibile. La scheda madre e il gruppo ottico non vengono modificati e possono essere reinstallati nel contenitore Sony originale.
Quali condizioni di temperatura e umidità devono essere rispettate?
R_volution raccomanda un utilizzo tra 10 e 30 °C, con un tasso di umidità compreso tra il 30 e il 70 %. Si tratta di intervalli classici per apparecchiature elettroniche, ma la presenza del trasformatore toroidale e dei componenti sensibili rende questi limiti un po’ più severi rispetto al Sony nel suo contenitore originale ventilato.
