Spine a banana e forcelle

Due geometrie per uno stesso morsetto

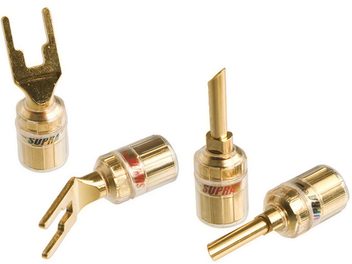

Un morsetto a vite, su un diffusore come su un amplificatore, accetta diverse terminazioni di cavo per altoparlanti. La banana, di diametro standardizzato di 4 mm, entra dal foro praticato sulla sommità dell’asse filettato. La forcella si infila attorno a questo stesso asse e resta serrata tra il dado zigrinato e la base. Due modi di far circolare la corrente, due superfici di contatto, due logiche d’uso.

Il formato da 4 mm proviene dall’elettrotecnica e dalla misura, dove viene usato da tempo per i cavi di test che lavorano sotto tensione. Le norme di sicurezza elettrica impongono in questo ambito versioni isolate, il cui rivestimento impedisce qualsiasi contatto con la parte metallica. L’audio ha mantenuto la versione nuda, senza guaina di protezione, poiché le tensioni presenti su un’uscita per altoparlanti restano basse.

La banana nella pratica quotidiana

Una banana si inserisce e si rimuove con un gesto, senza attrezzi. Il suo corpo è fessurato, oppure dotato di lamelle a molla, e si appoggia alla parete interna del foro. La pressione resta modesta ma costante, e il collegamento si ricrea in modo identico dopo ogni manipolazione.

Conta non poco quando un sistema comprende molti canali. In home theater, sette diffusori e un subwoofer rappresentano quattordici collegamenti lato diffusori, altrettanti lato amplificatore. Spostare un mobile, cambiare un componente o rifare il passaggio dei cavi diventa questione di minuti.

Un dettaglio europeo merita di essere conosciuto: molti morsetti venduti in Europa arrivano con un tappo di plastica che chiude il foro assiale. La causa è una normativa pensata per impedire l’inserimento di una spina di rete. Il tappo si rimuove con una pinza, e la banana ritrova il suo alloggiamento.

La forcella e il contatto piatto

La forcella, chiamata anche capocorda a forcella, punta sulla pressione meccanica. Serrata sotto il dado, preme una superficie piana contro una superficie piana, con un contatto netto che nessuna vibrazione allenta. Su un’installazione fissa, su un subwoofer appoggiato a terra o su un morsetto orientato verso il basso, tiene meglio di un pin cilindrico.

Due aperture interne coprono quasi la totalità dei morsetti sul mercato, 6 mm e 8 mm, alcune forcelle aperte accettano entrambi i diametri. La contropartita è la manipolazione: bisogna svitare, posizionare, riavvitare. Un serraggio troppo energico deforma il capocorda, un filo di rame che sporge può toccare il terminale vicino e mandare in cortocircuito l’uscita dell’amplificatore.

Vantaggi e svantaggi di ciascun formato

Il vantaggio della banana sta nella rapidità di connessione e nella ripetibilità del contatto. Il suo svantaggio sta nella superficie d’appoggio, più ridotta, e in una molla che si affatica dopo centinaia di inserimenti.

Il vantaggio della forcella sta nella superficie di contatto e nella tenuta nel tempo. Il suo svantaggio sta nello smontaggio, più lento, e nel rischio di cortocircuito su terminali ravvicinati. Questo confronto riassume la logica della scelta: mobilità da una parte, permanenza dall’altra. La connessione migliore è quella che corrisponde al morsetto che si ha davanti.

Cavo spellato, banana o forcella

Il cavo spellato non costa nulla e funziona. Presenta però debolezze reali: i fili si sfilacciano, il rame nudo si ossida all’aria e la superficie di contatto varia a ogni nuovo serraggio. Un filo disperso tra due terminali basta ad attivare la protezione di un amplificatore, talvolta a danneggiarlo.

Un connettore pulito aggiunge una resistenza misurabile in milliohm, quantità trascurabile rispetto a quella del cavo stesso. È bene dirlo chiaramente: l’interesse di una banana o di una forcella è prima di tutto meccanico e pratico. Stabilizza il contatto, protegge il rame, rende il collegamento ripetibile. I guadagni udibili, quando esistono, vengono da qui e non da una conducibilità miracolosa.

Materiali, placcature e durata

Il corpo di un connettore è ricavato in ottone, una lega di rame e zinco, oppure in rame puro. L’ottone costa meno, si lavora bene e la sua conducibilità rappresenta circa un quarto di quella del rame. Sui pochi millimetri attraversati, la differenza elettrica resta minima. Si legge soprattutto nella tenuta della molla e nella durata.

Le placcature rispondono a un problema preciso, l’ossidazione della superficie di contatto. L’oro non si ossida e si deposita in uno strato sottile, ma resta tenero e si usura con inserimenti ripetuti. L’argento mostra l’elevata conducibilità che la fisica dei metalli gli riconosce, e si ossida formando un solfuro che, a differenza dell’ossido di rame, conduce ancora la corrente. Il rodio è duro, resiste all’abrasione ed è adatto ai connettori spesso manipolati. Uno strato intermedio di nichel funge da barriera di diffusione su molti pezzi placcati in oro; i produttori attenti alla connettività audio lo sostituiscono quando possono, poiché il nichel è magnetico.

I materiali determinano il prezzo. Un ottone placcato oro svolge il suo compito su un sistema entry-level. Un rame puro placcato rodio si giustifica su un insieme di fascia alta che viene manipolato spesso.

Fissare il cavo al connettore

Il sistema a vite domina. Una o due viti senza testa vanno a stringere i fili in un canale cilindrico, senza saldatura né attrezzatura particolare. La crimpatura richiede una pinza adatta e offre un collegamento meccanico permanente, spesso impiegato sulle forcelle. Saldare a stagno resta possibile sui modelli predisposti, con un saldatore sufficientemente potente. Questa facilità di montaggio spiega la popolarità del modello a vite presso gli installatori.

Le fasi richiedono pochi gesti. Spellare il conduttore per la lunghezza del canale, torcere i fili nel senso del trefolo, inserirli fino a battuta, serrare, poi tirare il cavo per verificare la presa. Un errore tecnico classico consiste nello stagnare i fili prima di infilarli sotto una vite. Lo stagno scorre sotto pressione, il serraggio si allenta con il passare dei mesi, la resistenza di contatto sale.

Compatibilità con i morsetti dei diffusori

Il morsetto a vite accetta tutto: banana, forcella, cavo spellato, pin diritto. Il morsetto a molla, quel clip che si preme con il pollice, non accetta né banana né forcella. Solo il cavo spellato e i pin sottili vi trovano posto, vincolo frequente sui diffusori compatti, i diffusori surround e alcuni amplificatori entry-level.

L’interasse tra i due terminali di una stessa coppia è standardizzato a 19 mm, il che consente le banane doppie, un solo corpo che porta i due pin. Su un amplificatore i cui terminali sono stretti gli uni contro gli altri, una forcella con impugnatura piegata o una banana angolata evita che il cavo forzi e che il connettore tocchi il vicino.

Bi-cablaggio, ponticelli e sistemi multicanale

Molti diffusori hi-fi possiedono quattro terminali invece di due, una coppia per i bassi, una coppia per medi e alti. Dei ponticelli in metallo stampato li collegano di fabbrica. Sostituirli con ponticelli cablati, terminati con forcella o banana, è il primo intervento consentito da questo tipo di morsetto.

Il bi-cablaggio va oltre, con due cavi per diffusore. Un sistema stereo richiede allora sedici terminazioni, otto a ogni estremità. I connettori si vendono in set da quattro o da otto, con anelli rossi e neri per l’identificazione della polarità, punto che si rimpiange di aver trascurato quando la scena sonora crolla e i bassi scompaiono.

Manutenzione e ossidazione dei contatti

Il rame nudo diventa verdastro, l’alluminio si ricopre di allumina isolante e uno strato di ossido di pochi micrometri basta a degradare un collegamento. Un connettore placcato ritarda questo fenomeno di diversi anni.

Il resto dipende dalla manutenzione. Un panno non sfilacciante imbevuto di alcol isopropilico pulisce i pin e l’interno dei fori. Un reinserimento periodico, una volta all’anno, rompe il sottile strato formatosi in superficie. Un controllo della coppia di serraggio sulle forcelle compensa il naturale scorrimento del metallo.

Guida alla scelta in base all’installazione

La sezione del cavo determina il connettore. I modelli comuni accettano 4 mm², i più grandi 6 mm² o più, e un cavo per altoparlanti di grande sezione, venduto al metro, non entrerà in un connettore entry-level. Verificare il diametro di passaggio prima dell’acquisto, online come in negozio, evita un reso.

Il numero di scollegamenti decide tra le due famiglie. Un sistema che si sposta, un amplificatore che si sostituisce spesso, una sala d’ascolto con più coppie di diffusori: banana. Un’installazione posata una volta per tutte, terminali rivolti verso il muro, un subwoofer che vibra: forcella.

Ultimo consiglio prima dell’acquisto: contare otto connettori per coppia di diffusori in cablaggio semplice, sedici in bi-cablaggio, e prevedere quattro pezzi in più per i ponticelli. Questo accessorio discreto condiziona la qualità di ogni connessione di un sistema audio, dal cavo altoparlante fino al morsetto, e la sezione consigliata del conduttore resta il primo criterio tecnico da verificare.

Domande frequenti sui connettori per diffusori

Che cos’è una banana?

Un connettore cilindrico di 4 mm di diametro, con corpo fessurato o dotato di lamelle a molla, che si inserisce nel foro di un morsetto a vite. Il cavo per altoparlanti vi si fissa con vite, crimpatura o saldatura. Il nome deriva dalla forma leggermente bombata delle lamelle.

Qual è la differenza tra una banana e una forcella?

La banana si inserisce nel foro dell’asse filettato, la forcella si stringe attorno a questo asse sotto il dado. La prima si collega e si scollega con un gesto, la seconda offre una superficie di contatto più ampia e una tenuta meccanica superiore alle vibrazioni.

Come installare una banana su un cavo per diffusori?

Spellare il conduttore per la lunghezza del canale del connettore, dieci-dodici millimetri a seconda dei modelli. Torcere i fili senza stagnarli. Inserirli fino a battuta, stringere la vite senza testa con la chiave Allen fornita, poi tirare il cavo per verificare la presa. Identificare la polarità con gli anelli colorati prima di collegare.

È meglio preferire le banane al cavo spellato?

Sul piano strettamente elettrico, la differenza è marginale. Sul piano pratico, è netta: niente più fili che scappano, niente più ossidazione del rame all’aria aperta, niente più contatto aleatorio da un serraggio all’altro.

Come scegliere le banane?

Verificare la sezione di cavo ammessa, il sistema di fissaggio, la placcatura e la qualità della molla. Un corpo in rame puro placcato rodio o oro invecchia meglio di un ottone nichelato. L’approccio migliore consiste nel partire dal morsetto dei propri diffusori, poi da quello del proprio amplificatore, prima di confrontare i prodotti.

La placcatura in oro migliora il suono?

Protegge la superficie di contatto dall’ossidazione, il che mantiene nel tempo la qualità del collegamento. Nessun metallo di placcatura modifica il segnale su pochi millimetri di percorso. Il beneficio riguarda la durata, non una firma sonora.

Come evitare l’ossidazione dei contatti?

Scegliere un connettore placcato, non lasciare rame nudo a contatto con l’aria, pulire i pin con alcol isopropilico una volta all’anno e ricollegare periodicamente. In un ambiente umido, un controllo più frequente dei morsetti resta prudente.
