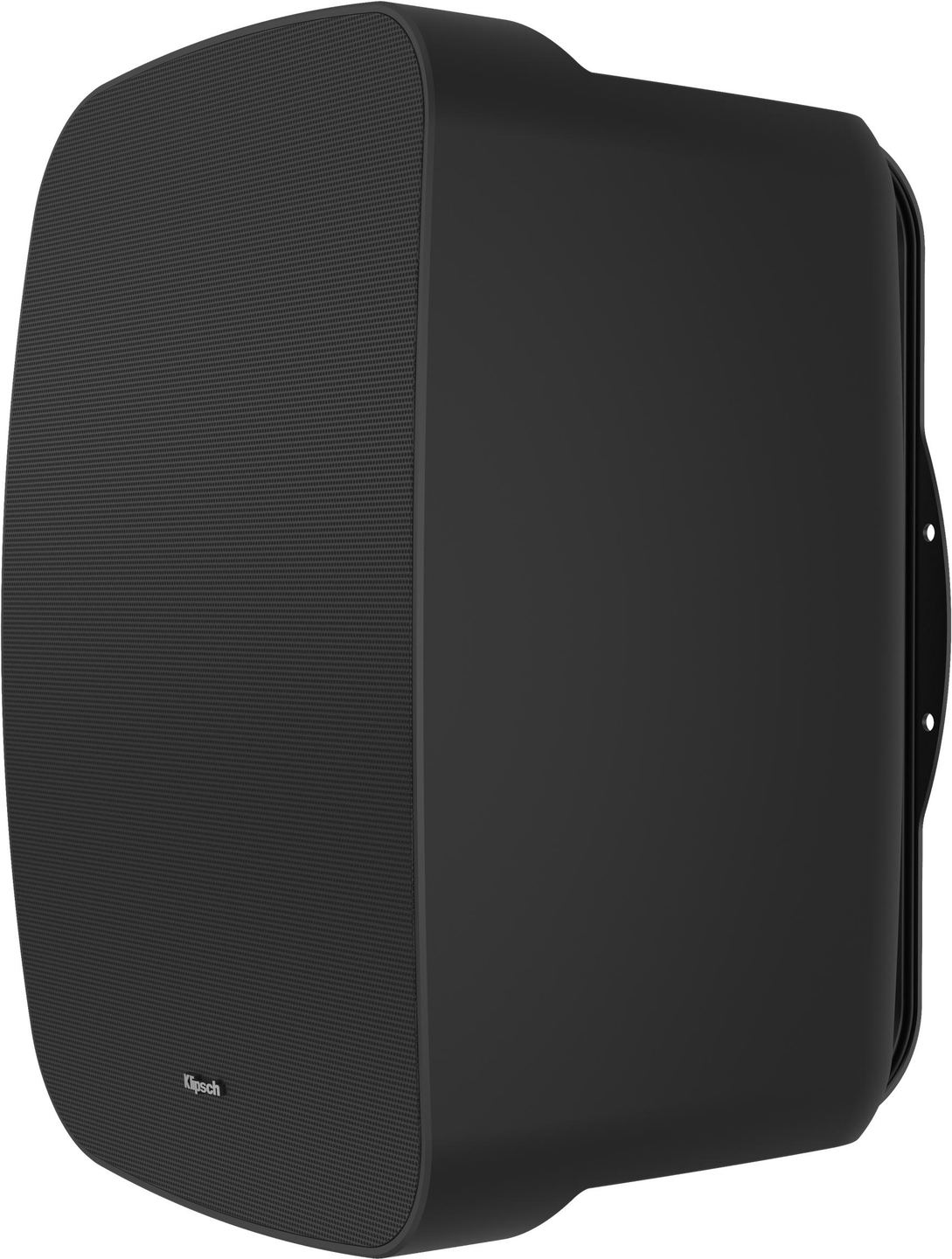

Klipsch PSM-800-T nero

Modello di fascia alta della serie PSM, la PSM-800-T sostituisce le vecchie gamme AW, CA e CP di Klipsch. Riprende un formato di diffusore da superficie a due vie con un woofer da 20 cm e un driver a compressione con cupola in titanio, il tutto in un cabinet ABS più compatto rispetto ai modelli precedenti. Klipsch vi integra il suo condotto bass-reflex brevettato Tractrix Hyperfold e una certificazione IPX6 che lo rende adatto tanto alle terrazze dei ristoranti quanto alle hall degli hotel o alle palestre.

Un woofer da 20 cm e un driver a compressione in titanio

La PSM-800-T è un diffusore passivo a due vie. Il woofer da 20,3 cm (8 pollici) copre le basse e le medie frequenze, con un crossover a 2 kHz. Al di sopra, un driver a compressione da 2,5 cm con cupola in titanio, montato su un ponte flottante (“floating driver bridge”), prende il relais tramite la tromba Tractrix K-1200M. Questa tromba a direttività controllata assicura un angolo di copertura di 100° (±20°) tra 1 kHz e 20 kHz, con un indice di direttività di 7 dB (±1,5 dB) a partire da 800 Hz. In pratica, questo significa una dispersione ampia e regolare del suono su tutta la zona d’ascolto, anche quando il diffusore è montato in alto.

La sensibilità di 92 dB (1 W/1 m) è elevata per un diffusore di questa categoria. Abbinata a una potenza nominale di 100 W AES (400 W di picco), consente un livello di pressione acustica massimo di 109 dB. La risposta in frequenza si estende da 52 Hz a 20 kHz (±4 dB), con un punto basso a 44 Hz a -10 dB. L’impedenza nominale è di 8 ohm, con un minimo misurato di 4,2 ohm intorno ai 150 Hz.

Il Tractrix Hyperfold, un condotto bass-reflex piegato in cinque fasi

La principale novità tecnica della serie PSM è il condotto Tractrix Hyperfold, brevettato da Klipsch. Il suo principio: ripiegare il condotto bass-reflex su cinque segmenti per aumentarne la lunghezza effettiva senza incrementare il volume del cabinet. Il risultato è duplice. Da un lato, il carico acustico scende più in basso in frequenza rispetto a un condotto classico dello stesso ingombro. Dall’altro, il profilo svasato del condotto (ispirato alla curva trattice, come le trombe Klipsch) riduce le turbolenze d’aria ad alto livello, limitando così il rumore di soffio (“chuffing”) che talvolta si sente sui diffusori bass-reflex spinti a volume elevato.

Klipsch dichiara che questa progettazione permette alla PSM-800-T di erogare più basse frequenze rispetto ai modelli precedenti, occupando al contempo un volume di cassa ridotto. È un compromesso interessante per le installazioni in cui lo spazio è limitato: sotto una tettoia, lungo una facciata o in un angolo del soffitto.

IPX6, ABS e griglia in alluminio: una costruzione pensata per l’esterno

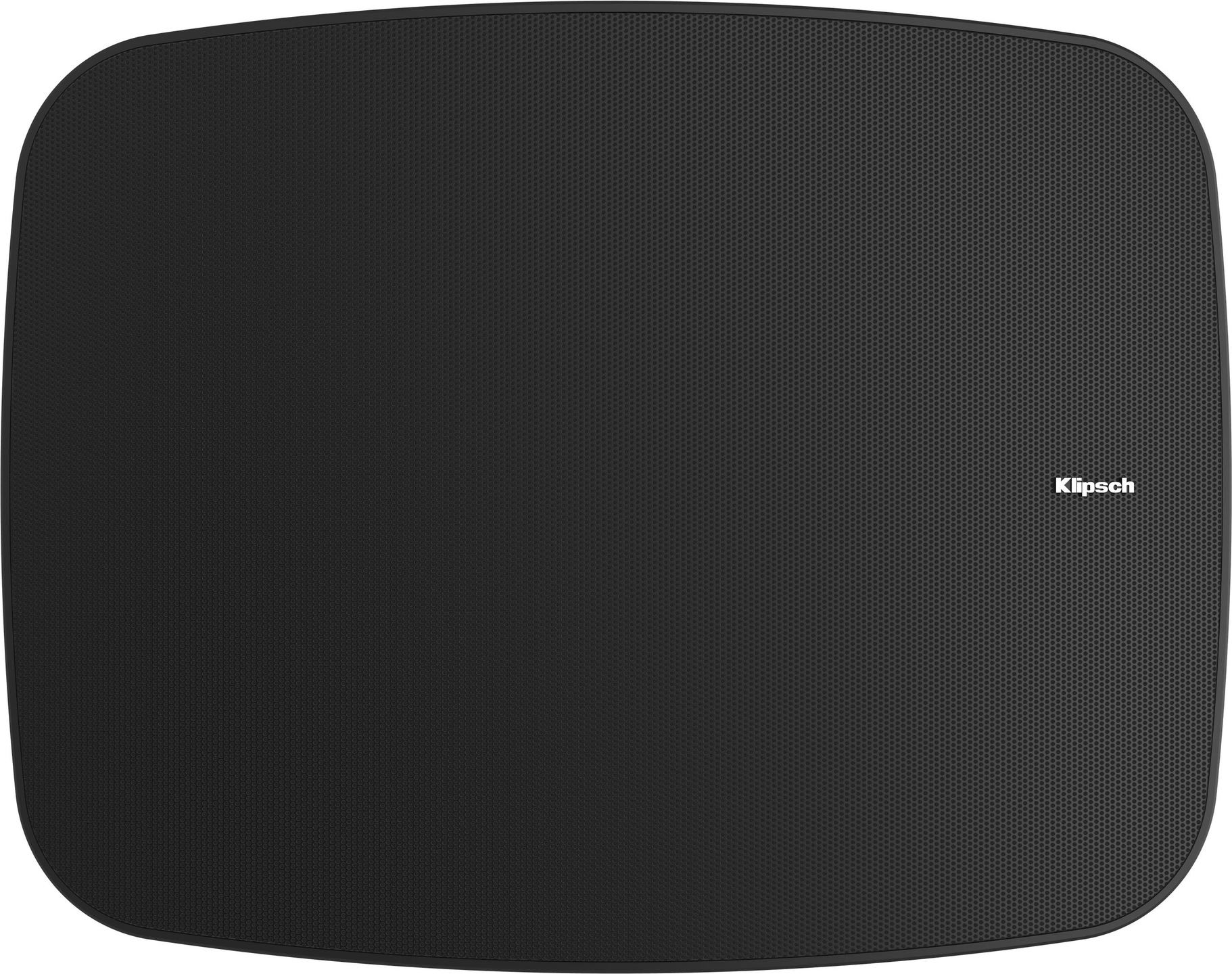

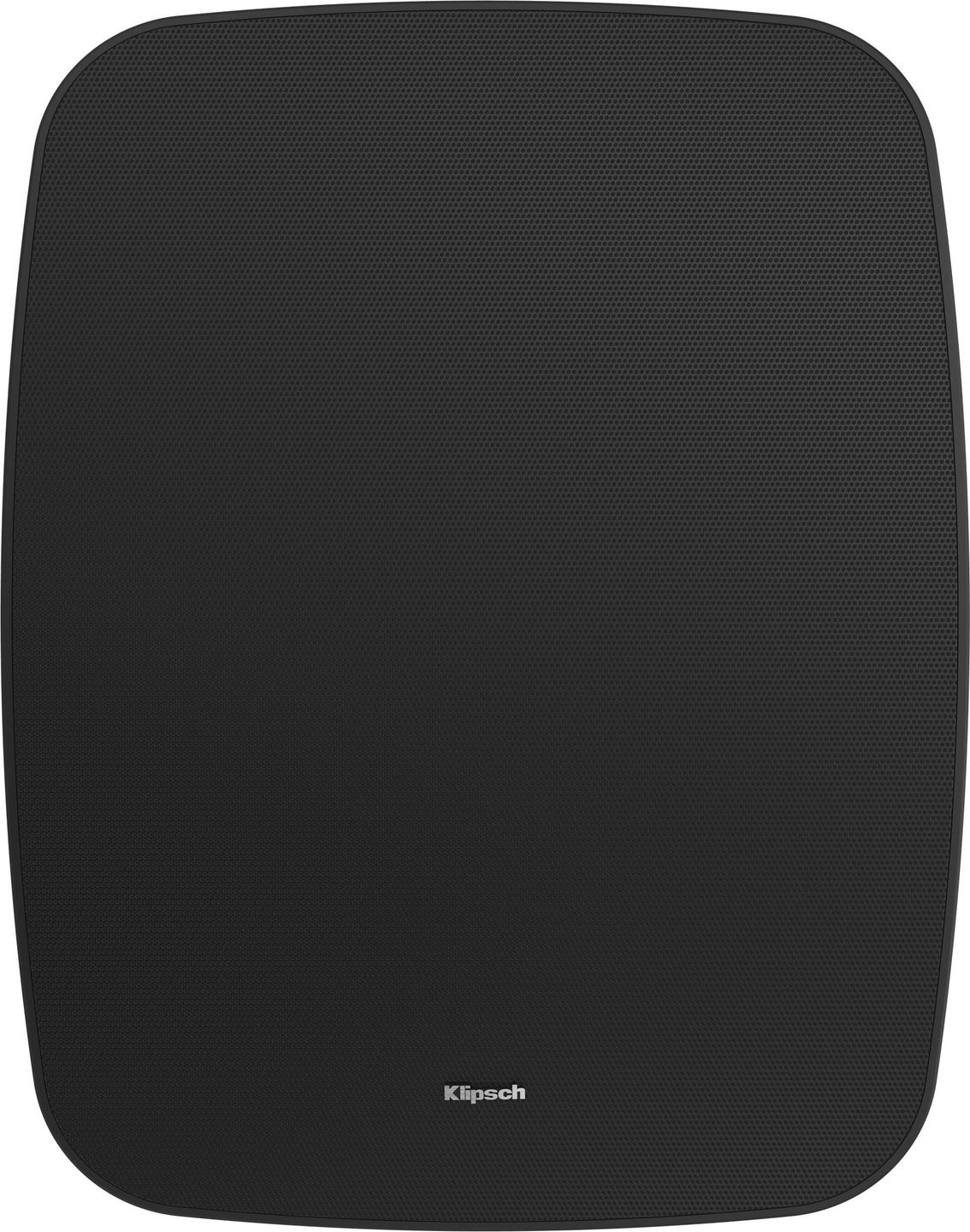

Il grado di protezione IPX6 significa che il diffusore resiste a potenti getti d’acqua da tutte le angolazioni. Pioggia battente, pulizia con getto d’acqua, spruzzi a bordo piscina: la PSM-800-T è fatta per restare installata tutto l’anno. Il cabinet è stampato in ABS resistente ai raggi UV, disponibile in nero o in bianco, e può essere verniciato per integrarsi in un arredamento particolare. La griglia frontale è in alluminio inox, anch’essa verniciabile, ed è fissata con viti di sicurezza che ne impediscono qualsiasi rimozione accidentale (o malevola, in un contesto commerciale).

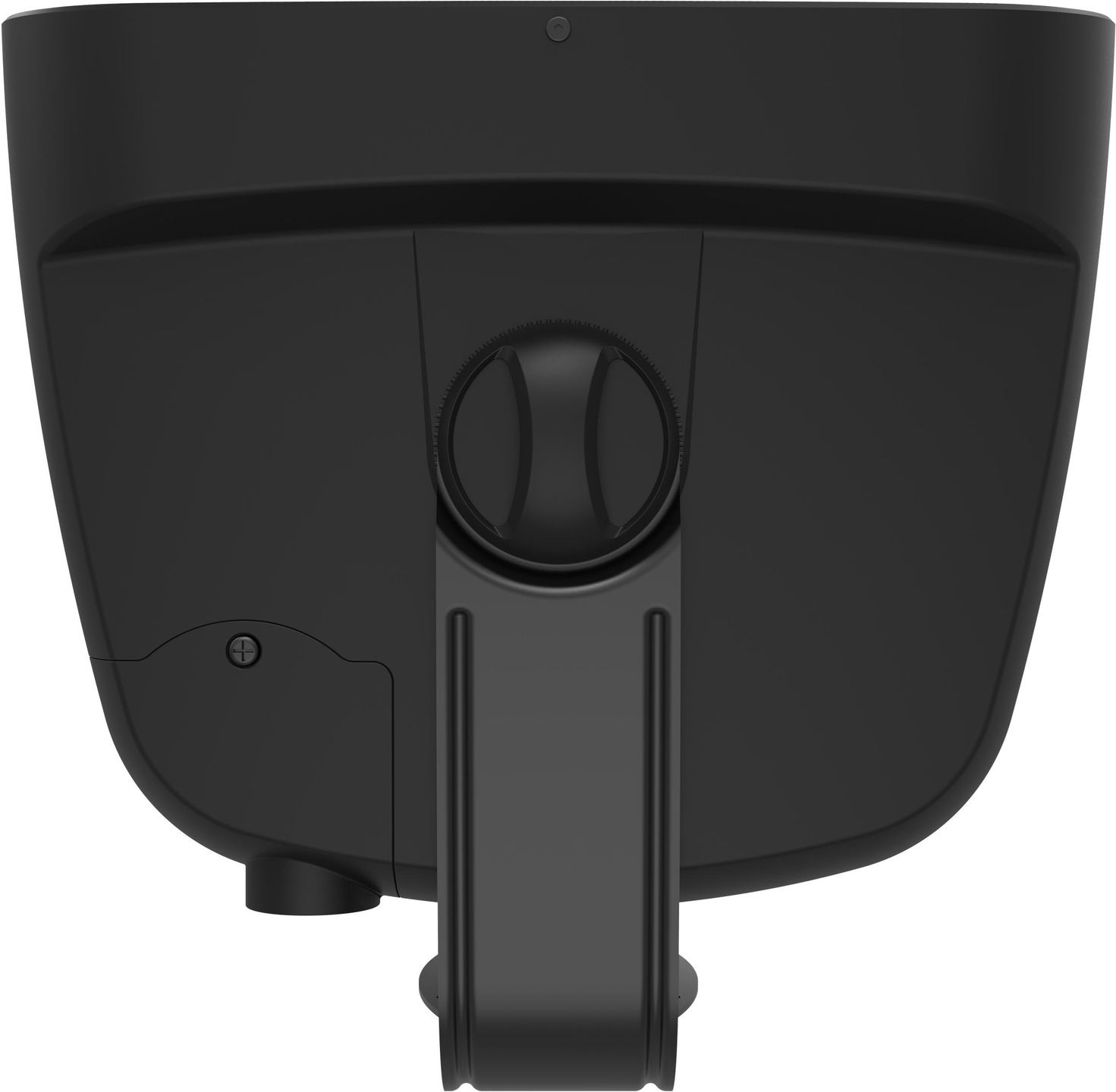

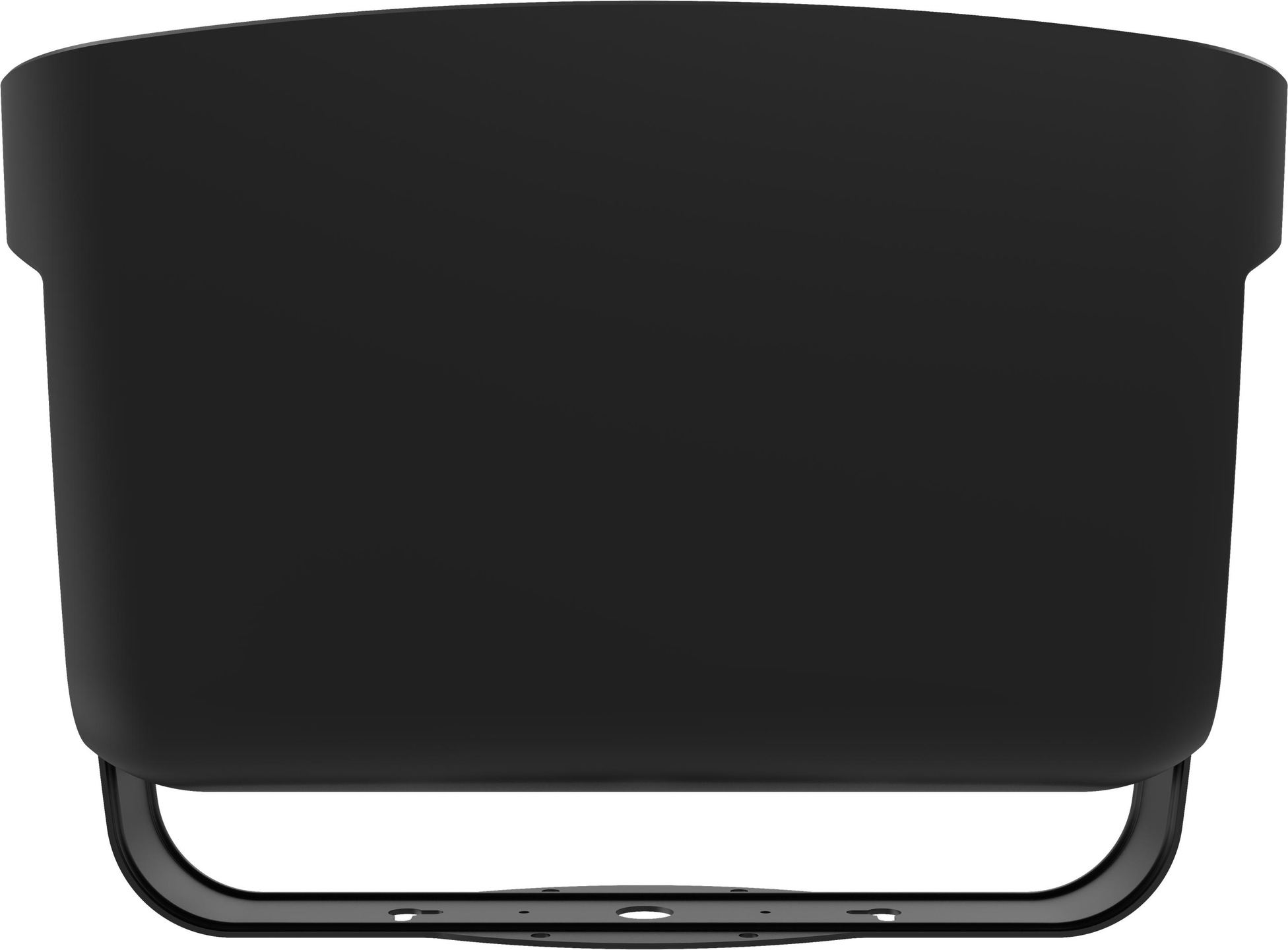

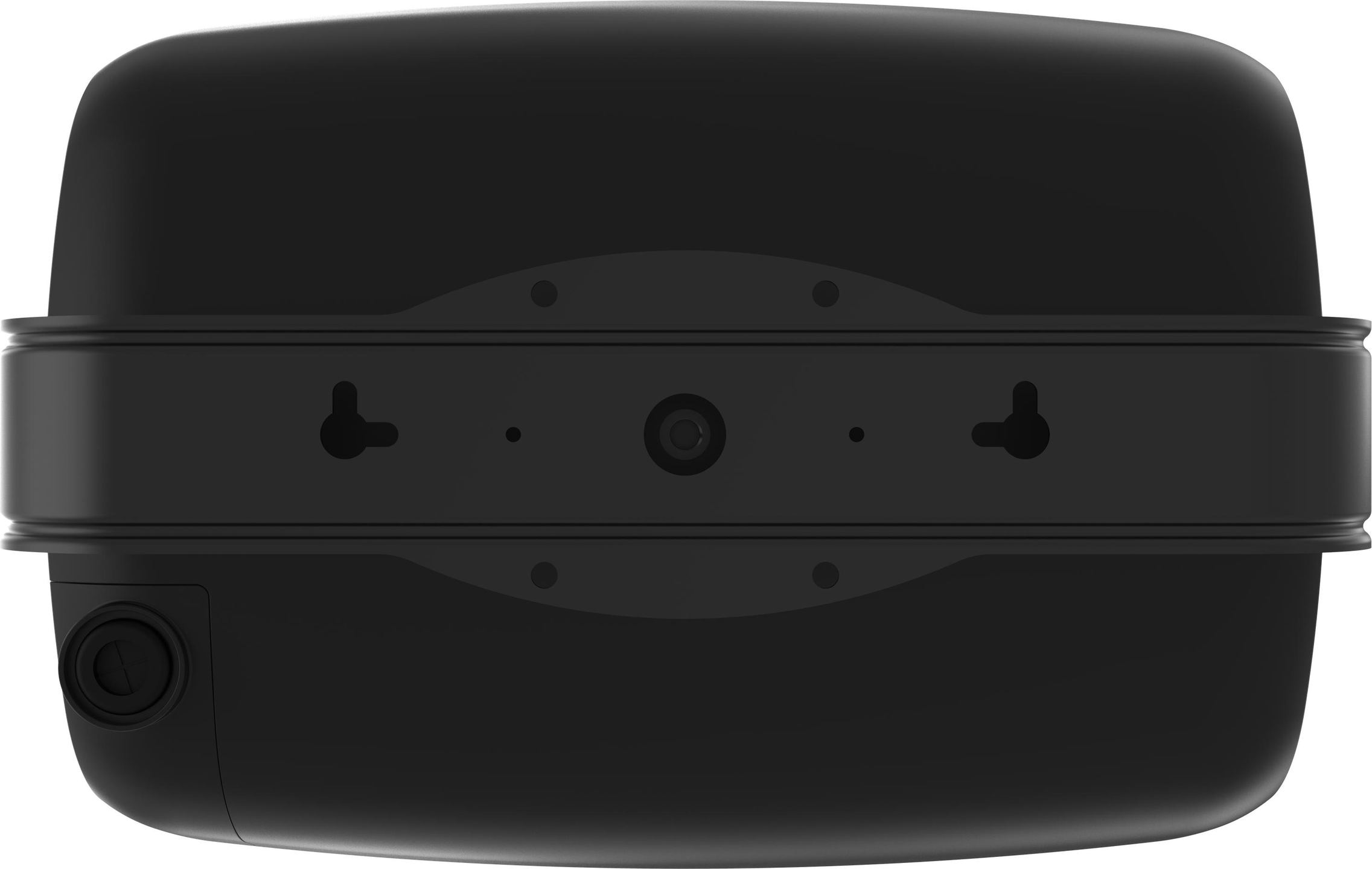

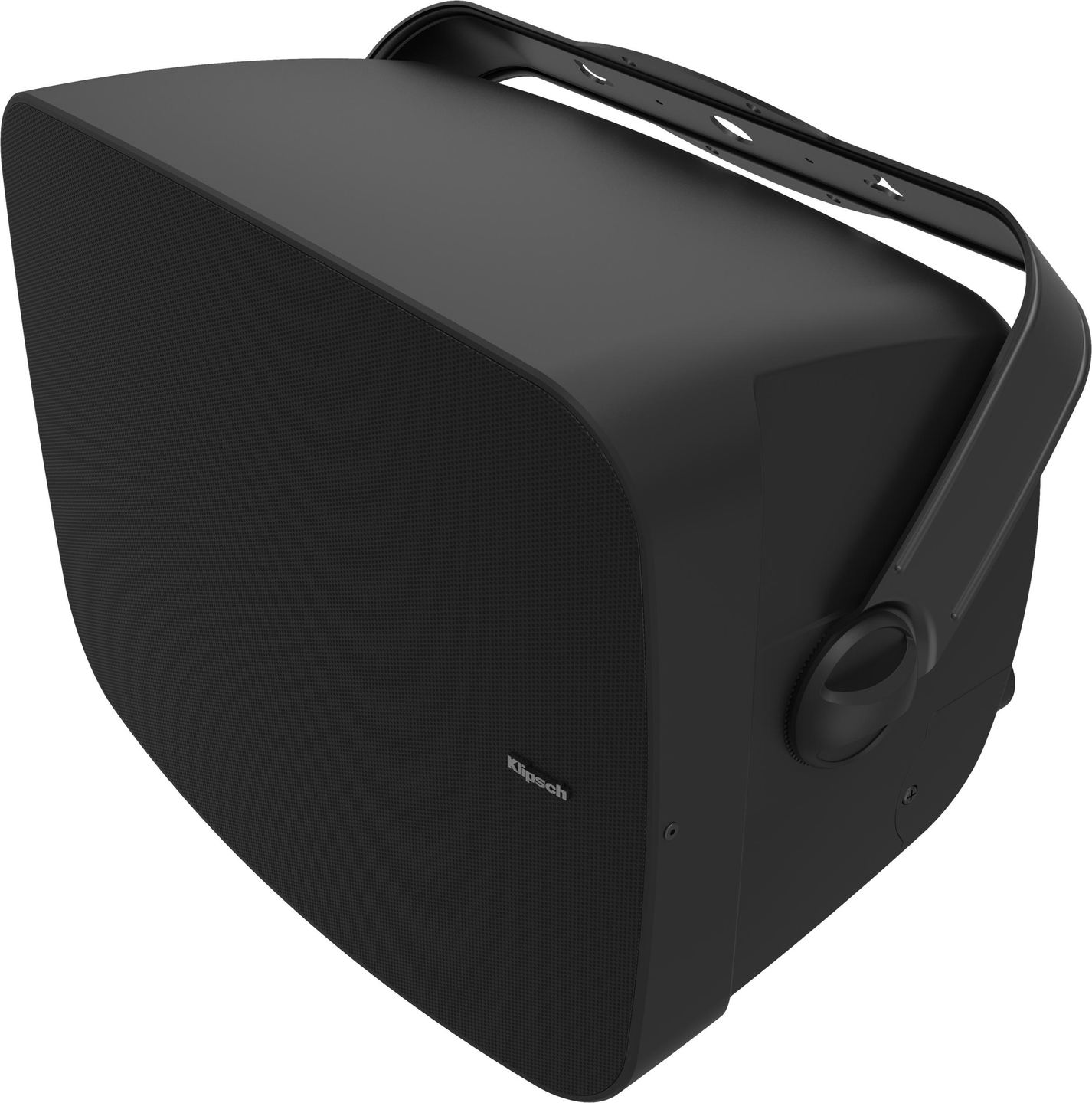

Il diffusore pesa 7,15 kg e misura 394 × 305 × 237 mm (staffa inclusa). Si fissa a parete o a soffitto tramite una staffa a C regolabile, che consente di orientare il diffusore verso la zona d’ascolto desiderata. La profondità con la staffa è di 283 mm.

Trasformatore multi-impedenza: 70 V, 100 V o bassa impedenza

La “T” in PSM-800-T indica il trasformatore integrato, un elemento determinante per le installazioni professionali. Questo trasformatore multi-tap offre tre modalità di utilizzo. In linea 70 V, sono disponibili quattro impostazioni di potenza: 100 W, 50 W, 25 W e 12,5 W. In linea 100 V, tre impostazioni: 100 W, 50 W e 25 W. La terza modalità, bypass, esclude il trasformatore e fa funzionare il diffusore in bassa impedenza classica (8 ohm), collegato direttamente a un amplificatore hi-fi o di sonorizzazione.

Il selettore dei tap è un commutatore rotativo situato sul retro del diffusore. Questa scelta di modalità rende la PSM-800-T compatibile con la grande maggioranza dei sistemi di sonorizzazione distribuita utilizzati nei negozi, negli hotel, negli istituti scolastici o nei luoghi pubblici, ma anche con amplificatori residenziali in modalità bypass.

La connessione avviene tramite una morsettiera Euroblock (Phoenix) a 4 poli, che accetta cavo fino al calibro 14 AWG. Questo tipo di connettore, comune nelle installazioni professionali, consente un collegamento rapido e affidabile senza saldature.

Dove e come installare la PSM-800-T

Con la sua dispersione di 100°, la PSM-800-T copre un’area ampia senza moltiplicare eccessivamente i punti di diffusione. Su una terrazza di ristorante, due diffusori distanziati di sei-otto metri possono essere sufficienti a coprire una superficie significativa, a seconda dell’altezza di montaggio e del livello sonoro desiderato.

Il diffusore si presta altrettanto bene sia alla diffusione di musica d’ambiente in interni (hall, area accoglienza, sala ristorazione) sia alla sonorizzazione di zone esterne semi-coperte o totalmente esposte. La staffa a C regolabile semplifica il posizionamento, e la possibilità di verniciare cabinet e griglia facilita l’integrazione visiva.

Un punto da tenere presente: la PSM-800-T è un diffusore passivo. Richiede un amplificatore esterno adatto alla modalità di utilizzo scelta (70 V, 100 V o bassa impedenza). Klipsch propone la propria gamma di amplificatori DSP, ma va bene qualsiasi amplificatore compatibile con questi standard.

Caratteristiche tecniche

Prestazioni audio

• Risposta in frequenza: 52 Hz – 20 kHz (±4 dB), 44 Hz (-10 dB)
• Potenza nominale: 100 W AES
  • Potenza di picco: 400 W
• Livello massimo di pressione acustica: 109 dB
• Sensibilità: 92 dB
• Impedenza nominale: 8 ohm
  • Impedenza minima: 4,2 ohm a 150 Hz
• Frequenza di crossover: 2 kHz

Direttività e copertura

• Angolo di copertura: 100° ±20° (1 kHz – 20 kHz)
• Indice di direttività: 7 dB ±1,5 dB (800 Hz – 20 kHz)

Altoparlanti

• Bassi / medi: woofer da 20,3 cm (8”)
• Alti: driver a compressione da 2,5 cm (1”) con cupola in titanio
• Tromba: Tractrix K-1200M

Installazione e connettività

• Connessioni: morsettiera Euroblock a 4 poli (tipo Phoenix)
• Modalità di funzionamento
  • Linea 70 V: 100 W, 50 W, 25 W, 12,5 W
  • Linea 100 V: 100 W, 50 W, 25 W
  • Bypass: funzionamento a bassa impedenza (8 ohm)

Progettazione e resistenza

• Materiale: ABS verniciabile
• Grado di protezione: IPX6 (resistente alla pioggia e agli spruzzi d’acqua)
• Carico acustico: bass-reflex con condotto Tractrix Hyperfold

Dimensioni e peso

• Dimensioni (con supporto): 394 x 305 x 237 mm
  • Profondità con supporto: 283 mm
• Peso: 7,15 kg
