Van den Hul The Flexicon B4 Jack/RCA 1,5m

Nel 1990, i BOP Studios in Sudafrica commissionano a Van den Hul il cablaggio di tre delle più imponenti console 96 canali mai costruite: SSL, Neve e Focusrite. Il produttore olandese sviluppa così il Flexicon B4, un cavo bilanciato capace di garantire interconnessioni affidabili su 75 chilometri di collegamenti. Da allora, questo modello è diventato accessibile al grande pubblico ed è disponibile anche nella versione mini-jack 3,5 mm verso RCA.

Una genesi nel mondo dello studio professionale

Il capitolato iniziale del Flexicon B4 non aveva nulla di banale: si trattava di cablare integralmente uno dei più grandi complessi di registrazione al mondo. I BOP Studios, situati a Mahikeng nell’ex Bophuthatswana, ospitavano tre regie equipaggiate con console leggendarie: una SSL 4000G+, una Neve VRP96 e una delle dieci Focusrite Studio Console mai costruite. Fra queste mura hanno registrato artisti come Ladysmith Black Mambazo, Miriam Makeba o ancora la colonna sonora de Il re leone di Disney.

Van den Hul ha dovuto progettare un cavo in grado di rispondere a esigenze multiple e talvolta contraddittorie: qualità di trasmissione irreprensibile, bassa capacità tra conduttori per preservare la chiarezza del segnale, schermatura efficace contro le interferenze circostanti e, soprattutto, sufficiente flessibilità per facilitare il cablaggio denso delle console a 96 canali. Il risultato ha convinto tre dei più grandi nomi dell’industria audio professionale dell’epoca.

Conduttori OFC placcati argento a struttura cristallina

I due conduttori del Flexicon B4 adottano un calibro 24 AWG, ciascuno composto da 12 trefoli con diametro di 0,15 mm. Il materiale scelto è un rame privo di ossigeno (OFC) a grossi cristalli, ricoperto da una fitta placcatura in argento. Questa struttura cristallina ingrandita riduce il numero di giunzioni tra i grani metallici, micro-discontinuità che possono disturbare il flusso elettrico. L’argento, la cui conduttività elettrica supera quella del rame, ottimizza il passaggio del segnale in superficie al conduttore, là dove per effetto pelle circolano naturalmente le alte frequenze.

La resistenza dei conduttori centrali è di 8,45 Ω per 100 metri, ossia meno di 0,085 Ω al metro. Questo valore, combinato con il ridotto diametro totale di 0,52 mm per conduttore, permette un cablaggio compatto senza compromettere la trasmissione. Il codice colore rosso e nero dei due conduttori interni facilita l’identificazione durante il montaggio o la manutenzione.

Doppia schermatura e capacità sotto controllo

La capacità tra conduttori del Flexicon B4 è limitata a 47 pF al metro, un valore moderato che preserva la dinamica e la definizione del segnale su lunghe distanze. Questa prestazione è il risultato dell’isolamento in polipropilene che avvolge ciascun conduttore: questo materiale presenta una costante dielettrica bassa e mantiene un’eccellente flessibilità meccanica.

La schermatura adotta un’architettura a due strati. Il primo consiste in una spirale elicoidale serrata di 48 trefoli da 0,12 mm, che offre una copertura densa e una buona flessibilità. Il secondo, un nastro in alluminio rinforzato che ha subito un trattamento specifico, completa la protezione contro le interferenze elettromagnetiche e radio. La resistenza di questa schermatura raggiunge 2,85 Ω per 100 metri, sufficientemente bassa per evacuare efficacemente le correnti parassite captate.

Guaina Hulliflex e durata nel tempo

La guaina esterna bianca del Flexicon B4 è realizzata in Hulliflex, un polimero sviluppato da Van den Hul in alternativa ai materiali convenzionali come il PVC. Dal 1990 il produttore olandese ha progressivamente abbandonato gli isolanti alogenati nella sua produzione, una scelta motivata da considerazioni ambientali: i materiali alogenati rilasciano composti nocivi come acido cloridrico o diossine durante la combustione o lo smaltimento.

Secondo Van den Hul, l’Hulliflex offre una stabilità meccanica tre volte superiore al PVC, pur conservando un’elevata flessibilità. Resiste alle aggressioni chimiche, alle variazioni di temperatura e all’invecchiamento naturale. Il cavo mantiene così le sue proprietà meccaniche ed elettriche per molti anni, anche in ambienti impegnativi come l’automotive o le installazioni permanenti. Il diametro esterno di 3,7 mm facilita il passaggio negli spazi ristretti.

Connettori Van den Hul placcati oro

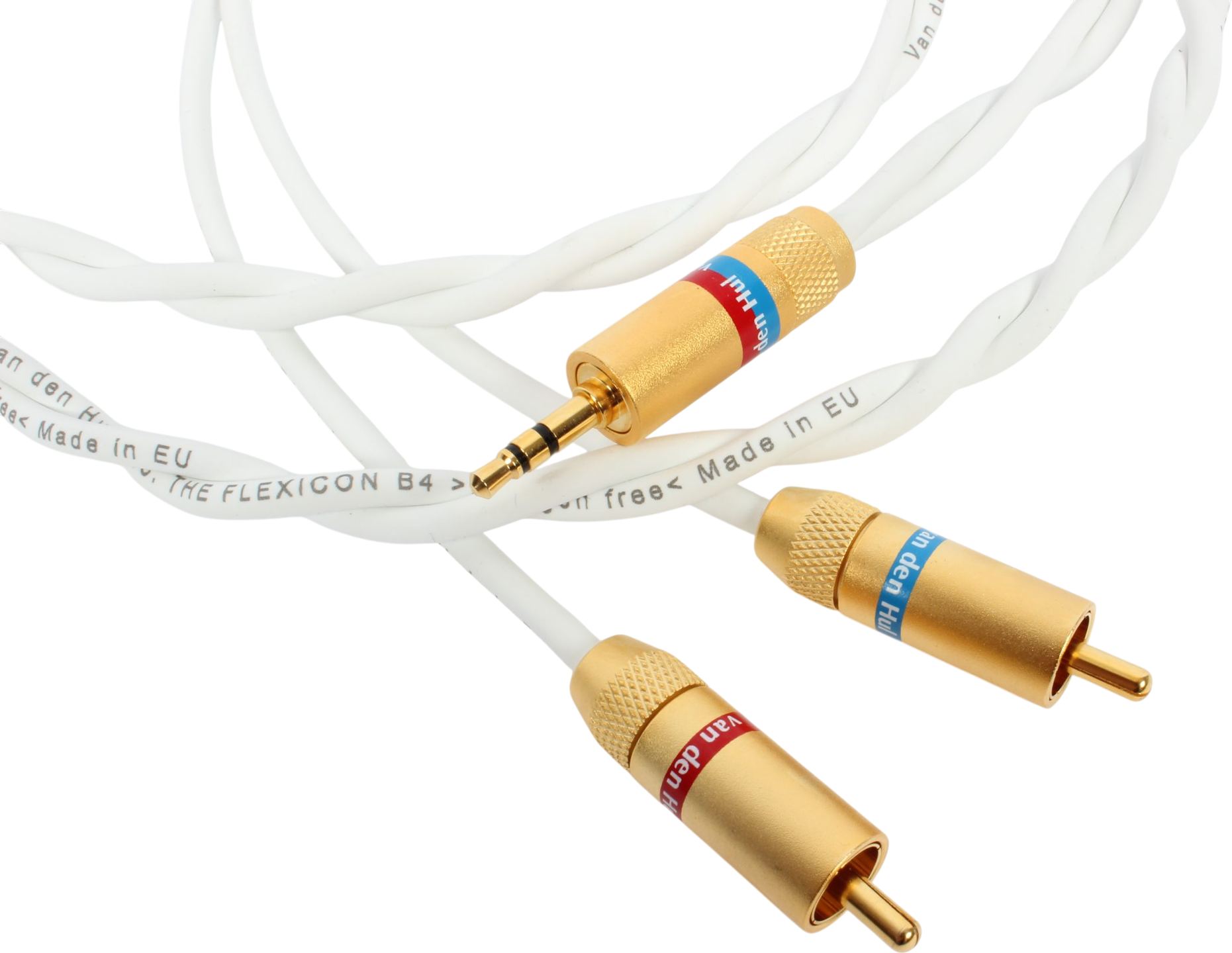

Questa versione Jack/RCA del Flexicon B4 arriva pre-equipaggiata con connettori Van den Hul. La spina mini-jack stereo da 3,5 mm e le due spine RCA maschio beneficiano di una placcatura in oro, un trattamento che previene l’ossidazione dei contatti e assicura una connessione stabile nel tempo. Questi connettori proprietari permettono di sfruttare le qualità del cavo senza necessità di assemblaggio o di attrezzi particolari.

La configurazione mini-jack verso doppio RCA risponde a un’esigenza comune: collegare una sorgente portatile, un computer, un tablet o qualsiasi dispositivo dotato di uscita cuffie a un amplificatore hi-fi, a una coppia di diffusori attivi o a un sistema audio per auto. La lunghezza disponibile consente un’installazione flessibile senza eccessiva tensione sui connettori.

Contesti di utilizzo quotidiano

Il formato mini-jack verso RCA trova posto in numerose configurazioni domestiche. Uno smartphone o un lettore digitale può alimentare un amplificatore integrato, un lettore di rete dotato di ingresso analogico ausiliario o una coppia di diffusori amplificati. Anche i possessori di giradischi con preamplificatore phono integrato e uscita mini-jack apprezzeranno questo collegamento verso il loro impianto principale.

Nel campo dell’audio per auto, la bassa capacità del cavo e la sua efficace schermatura assumono un’importanza cruciale: l’ambiente elettrico di un veicolo genera numerose interferenze che possono introdurre fruscii o disturbi nel segnale audio. Il Flexicon B4 isola la musica da queste interferenze. La sua flessibilità facilita il passaggio tra rivestimenti e canaline strette degli abitacoli.

Caratteristiche tecniche

Struttura dei conduttori

• Due conduttori di sezione 24 AWG
  • 12 trefoli da 0,15 mm ciascuno
  • Diametro totale del conduttore: 0,52 mm
• Materiale: rame OFC (oxygen free) a grana grossa
• Trattamento superficiale: placcatura in argento per una conducibilità ottimale

Isolamento e schermatura

• Isolamento: polipropilene che garantisce massima flessibilità e capacità minima
• Doppia schermatura ad alte prestazioni
  • Spirale elicoidale densa: 48 trefoli da 0,12 mm
  • Nastro di alluminio rinforzato trattato
• Guaina esterna: Hulliflex bianca che garantisce lunga durata, resistenza all’invecchiamento e flessibilità

Caratteristiche elettriche

• Capacità: 47 pF/m tra i conduttori per un segnale puro
• Resistenza dei conduttori: 8,45 Ω/100 m (0,0845 Ω/m)
• Resistenza della schermatura: 2,85 Ω/100 m (0,0285 Ω/m)

Dimensioni e finiture

• Diametro esterno: 3,7 mm, ideale per cablaggi interni compatti
• Colore della guaina: bianco

Versioni e connettori disponibili

• Tipo di cavo: interconnessione analogica bilanciata

Applicazioni consigliate

• Interconnessioni interne: preamplificatori, mixer
• Installazioni audio / car Hi-Fi
• Cablaggio di interconnessione generico

Punti di forza

• Trasmissione audio ad alta fedeltà grazie ai conduttori OFC placcati in argento
• Capacità molto bassa che garantisce segnali chiari e precisi
• Elevata flessibilità che facilita l’installazione
• Eccezionale durata assicurata dalla guaina Hulliflex
• Doppia schermatura che offre un’eccellente protezione contro le interferenze
