FiiO K13 R2R argento

Il K13 R2R segna l’evoluzione del K11 R2R nella gamma FiiO. Questo DAC e amplificatore per cuffie da scrivania si basa su un convertitore R2R proprietario a 192 resistenze, un’amplificazione bilanciata da 2400 mW per canale e una connettività estesa che include il Bluetooth LDAC, uscite bilanciate XLR e un equalizzatore parametrico a 10 bande. Progettato per pilotare sia auricolari sensibili che cuffie planari esigenti, si posiziona come una soluzione completa per la scrivania con due modalità di conversione distinte (NOS e OS) e una doppia alimentazione DC/AC.

Il cuore pulsante: un DAC R2R proprietario a 192 resistenze

Al centro del K13 R2R si trova un convertitore sviluppato da FiiO, costruito attorno a una topologia R2R (resistenza a resistenza) completamente differenziale su quattro canali. Questo approccio si distingue dai circuiti delta-sigma che dominano il mercato. Mentre un DAC delta-sigma sovracampiona il segnale a frequenze molto elevate prima di decodificarlo, l’R2R converte direttamente ogni campione PCM in tensione analogica grazie a una rete di resistenze calibrate.

Il circuito integra 48 resistenze a film sottile per canale, per un totale di 192 componenti. Ogni resistenza presenta una precisione di ±0,1% e una deriva termica limitata a 30 ppm. L’algoritmo di correzione degli errori proprietario di FiiO compensa le inevitabili imperfezioni per raggiungere prestazioni compatibili con l’alta definizione 32 bit/384 kHz.

La configurazione differenziale significa che ogni canale utilizza due reti di resistenze in opposizione di fase. Questa simmetria riduce le armoniche parassite e migliora il rigetto dei rumori di modo comune, da cui un livello di rumore più basso e una diafonia minima tra i canali. La decodifica DSD nativa fino a DSD256 avviene in modalità 1 bit diretta, senza conversione intermedia verso PCM. Per i flussi PCM, il K13 R2R accetta fino a 384 kHz in 32 bit via USB e fino a 192 kHz sugli ingressi coassiale e ottico.

Due filosofie sonore: modalità NOS e OS

Il K13 R2R propone due modalità di funzionamento. La modalità NOS (Non-Oversampling) mantiene il segnale alla sua frequenza di campionamento originale. Un CD a 44,1 kHz rimane a 44,1 kHz, preservando la forma d’onda originale senza interpolazione. La modalità OS (Oversampling) sovracampiona tutti i segnali fino a 384 kHz prima della conversione, consentendo un filtraggio digitale più ripido con metriche tecniche generalmente superiori.

Il passaggio tra NOS e OS avviene tramite il menu, accessibile dalla manopola del volume. Questa flessibilità permette di adattare la resa alla sorgente, alle cuffie utilizzate e alle preferenze personali. I file DSD vengono sempre decodificati in nativo, indipendentemente dalla modalità selezionata.

Una potenza di amplificazione a tutta prova

Lo stadio di amplificazione eroga 2400 mW + 2400 mW sotto 32 Ω in uscita bilanciata da 4,4 mm e 600 mW in uscita sbilanciata da 6,35 mm. Questa potenza permette di pilotare cuffie ad alta impedenza come le planari magnetiche, pur conservando la finezza necessaria per gli auricolari ultra-sensibili grazie ai tre livelli di guadagno indipendenti.

Ogni livello di guadagno dispone della propria curva di volume, adattando la progressione del potenziometro alla sensibilità del trasduttore collegato. La catena di amplificazione completamente bilanciata, dal DAC fino all’uscita cuffie, assicura un migliore rigetto delle interferenze elettromagnetiche e una riserva dinamica più importante. Le protezioni integrate contro il sovraccarico termico e i rumori di commutazione preservano l’integrità degli altoparlanti.

L’equalizzatore parametrico a 10 bande pilotato da XMOS XU316

Il K13 R2R integra un equalizzatore parametrico a 10 bande, funzione insolita su un DAC da scrivania a questo livello di prezzo. Il trattamento è affidato alla piattaforma XMOS XU316, un controller multicore che offre 16 core logici e fino a 2400 MIPS di potenza di calcolo deterministica. L’XU316 gestisce simultaneamente l’interfaccia USB ad alta velocità 2.0, la decodifica audio e i calcoli di equalizzazione in tempo reale.

L’equalizzazione funziona fino a 192 kHz / 24 bit e rimane attiva qualunque sia la modalità di conversione o l’ingresso selezionato. L’accesso avviene tramite l’applicazione FiiO Control su smartphone o tramite un’interfaccia web in modalità USB. Ogni banda dispone di tre parametri regolabili: frequenza centrale, guadagno e larghezza di banda. L’applicazione propone preset e una funzione Auto-EQ capace di importare profili di misurazione per generare automaticamente una curva di compensazione. Le regolazioni si salvano, si esportano e si importano, permettendo di condividere configurazioni o di passare rapidamente tra più cuffie.

Design “skylight” e costruzione senza compromessi

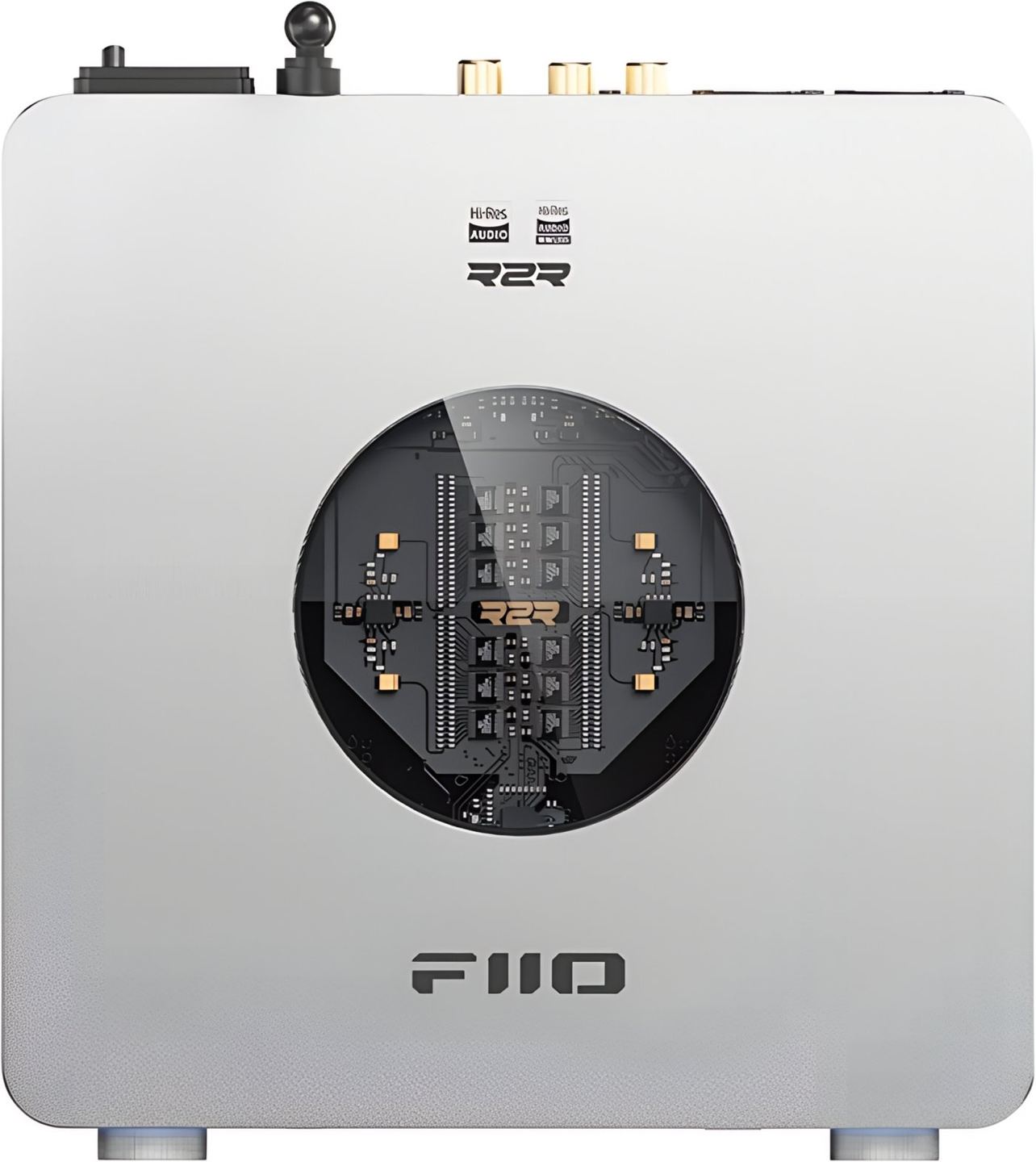

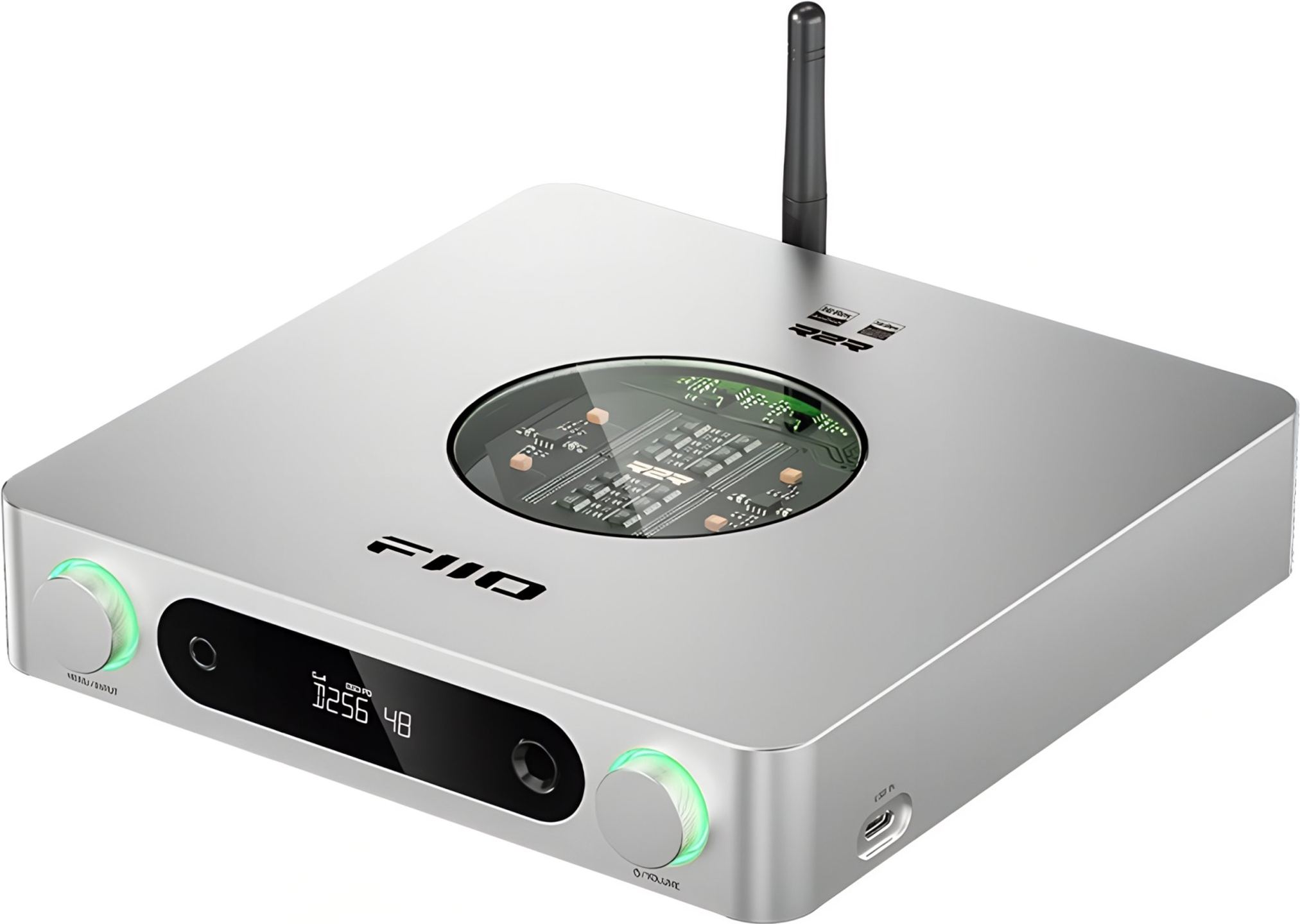

Il telaio in alluminio monoblocco lavorato riprende il linguaggio minimalista della serie K11, con una novità notevole: una finestra circolare in vetro sulla parte superiore che svela le reti di resistenze R2R. Un’illuminazione RGB personalizzabile circonda questa finestra, con modalità statiche, dinamiche o sincronizzate sulla frequenza di campionamento. La luminosità si regola su più livelli o si spegne completamente.

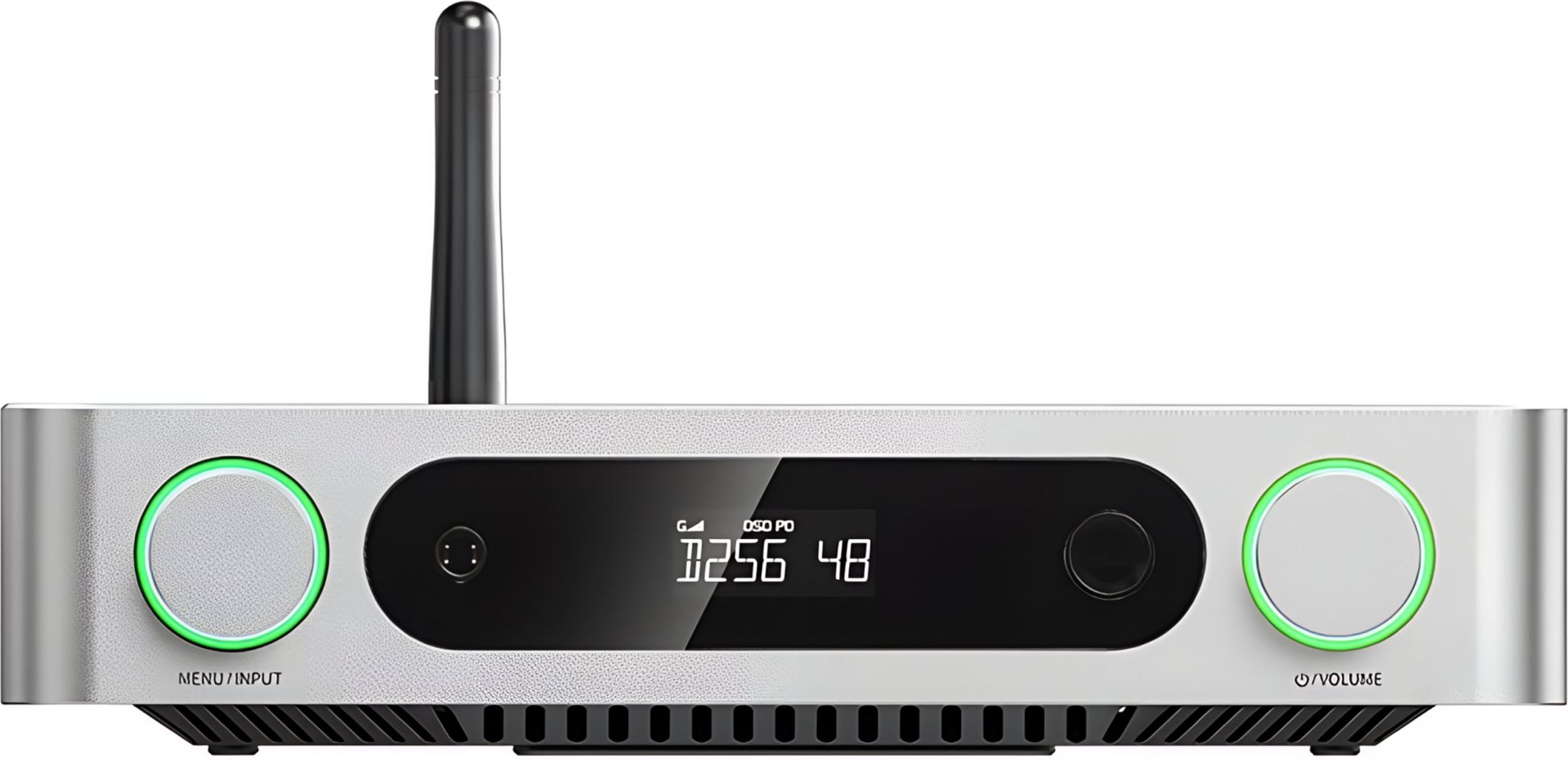

Il display LCD ad alta definizione e alto contrasto occupa la facciata. A differenza degli schermi OLED soggetti a burn-in, questo pannello può rimanere acceso permanentemente senza degradazione. Visualizza simultaneamente la frequenza di campionamento, il volume, il livello di guadagno, la modalità di uscita e l’ingresso selezionato.

Due manopole zigrinате in alluminio anodizzato controllano l’apparecchio: la più grande gestisce il volume, la seconda naviga tra gli ingressi e i parametri. Questo approccio evita menu profondi e manipolazioni complesse. Un telecomando a infrarossi permette anche il controllo a distanza. I piedini antiscivolo sono stati riprogettati con quattro piedi in gomma aderente che mantengono saldamente l’apparecchio, a differenza del piedino scivoloso del K11 R2R.

Connettività completa: dal wireless al bilanciato

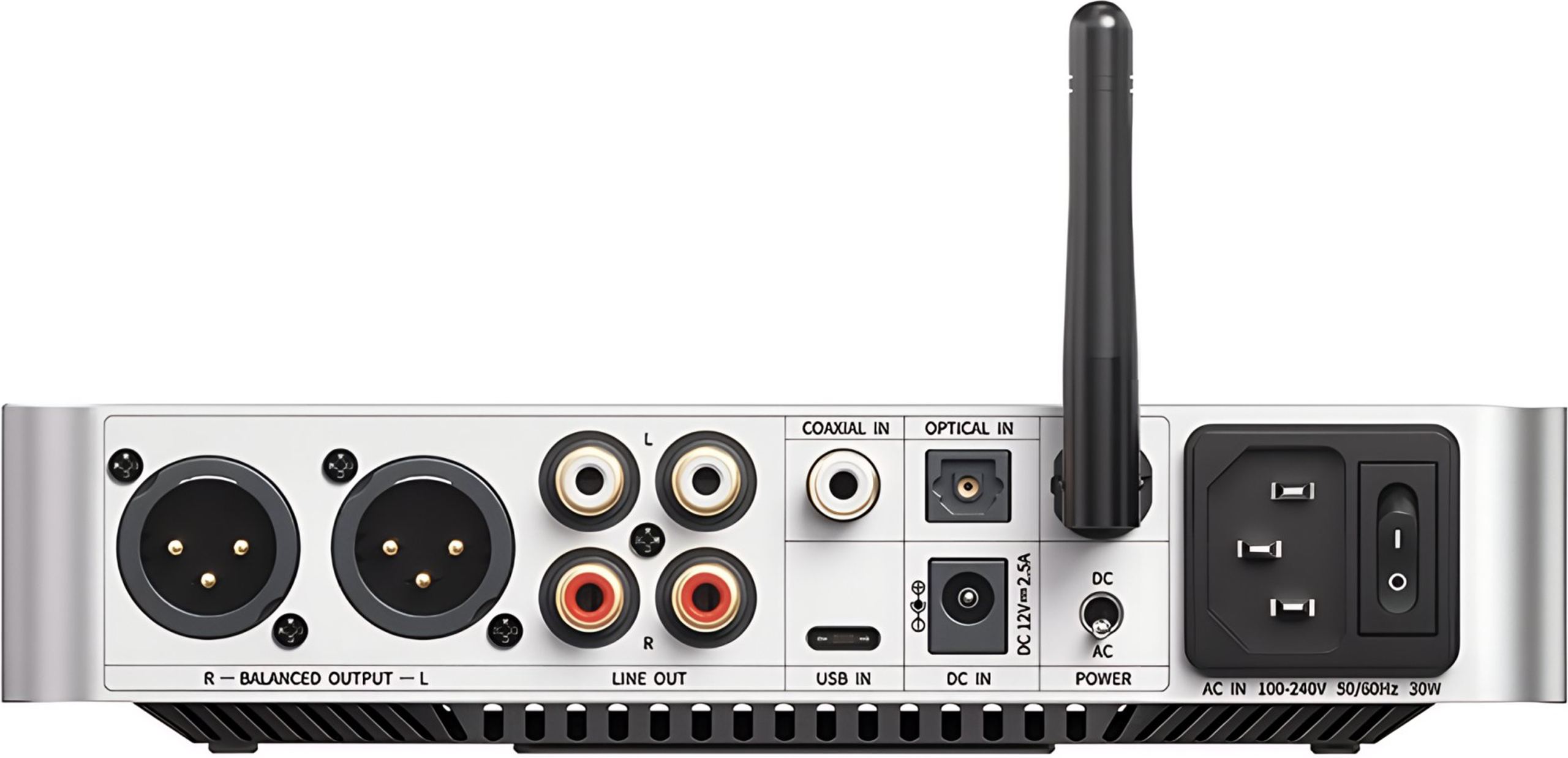

Il pannello posteriore riunisce tre ingressi digitali cablati: USB-C (fino a 384 kHz / 32 bit PCM e DSD256 nativo), ottico Toslink e coassiale RCA (fino a 192 kHz / 24 bit). L’USB utilizza una trasmissione asincrona per minimizzare il jitter. Il Bluetooth 5.4 aggiunge un’opzione wireless con supporto dei codec LDAC (fino a 990 kbps), AAC e SBC.

Le uscite audio si dividono in due categorie. Per le cuffie: jack da 6,35 mm sbilanciato e 4,4 mm Pentaconn bilanciato sul frontale. Per un utilizzo come preamplificatore: RCA sbilanciate e XLR bilanciate sul retro, funzionanti a livello fisso o variabile. Le memorie di volume rimangono indipendenti tra uscita cuffie e uscita preamplificatore.

L’alimentazione doppia DC/AC e la possibilità di espansione

Il K13 R2R incorpora un’alimentazione switching da 30 W schermata da una copertura in lega nichelata. Internamente, 18 regolatori lineari a basso rumore e 5 convertitori DC-DC distribuiscono l’energia verso le diverse sezioni del circuito. Questa architettura multi-rail isola ogni funzione per limitare le interferenze reciproche. I condensatori di filtraggio includono ELNA RA3, serie destinata alle applicazioni audio, e condensatori al tantalio.

Un ingresso DC 12 V permette di collegare un’alimentazione lineare esterna (minimo 2,5 A) per coloro che desiderano esplorare l’influenza delle diverse alimentazioni sulla resa. Quando un’alimentazione esterna è collegata, il K13 R2R passa automaticamente su di essa e disattiva l’alimentazione interna.

Caratteristiche tecniche

Conversione digitale-analogica

• Tipo di DAC: R2R resistivo a 24 bit e 4 canali completamente differenziali
• Architettura interna: 48 resistenze di precisione per canale, per un totale di 192 resistenze
• Precisione delle resistenze: ± 0,1%, deriva termica bassa di 30 ppm
• Conversione simmetrica: riduzione del rumore e delle armoniche per un fondo sonoro silenzioso
• Modalità di conversione disponibili:
  • NOS (senza oversampling): riproduzione naturale del segnale senza elaborazione
  • OS (oversampling): elaborazione fino a 384 kHz per una maggiore precisione
• Compatibilità dei formati audio: PCM fino a 384 kHz / 32 bit, DSD256 nativo

Amplificazione e potenza

• Architettura di amplificazione: completamente simmetrica, dal DAC fino all’uscita cuffie
• Potenza di uscita: 2400 mW + 2400 mW a 32 Ω in uscita simmetrica
• Controllo del guadagno: 3 livelli di guadagno indipendenti con curve di volume personalizzate
• Protezioni integrate: contro il surriscaldamento, il sovraccarico e i rumori di commutazione all’accensione/spegnimento

Elaborazione audio e equalizzazione

• Equalizzatore parametrico a 10 bande integrato: regolazioni precise fino a 192 kHz / 24 bit
• Accesso e controllo: tramite l’applicazione FiiO Control o l’interfaccia web
• Funzioni avanzate: importazione/esportazione delle impostazioni, condivisione e correzione automatica della risposta delle cuffie
• Modalità preamplificatore/amplificatore di potenza: uscite dedicate RCA e simmetriche
• Memoria indipendente: volumi separati per le modalità uscita cuffie e preamplificatore

Connettività e interfacce

• Ingressi digitali: USB, ottico, coassiale
• Connettività wireless: Bluetooth 5.4 con codec LDAC, AAC, SBC
• Uscite audio:
  • Cuffie simmetriche 4,4 mm
  • Cuffie asimmetriche 6,35 mm
  • Preamplificatore RCA
• Mezzi di controllo: doppia rotella, telecomando a infrarossi, applicazione FiiO Control

Alimentazione elettrica

• Alimentatore interno: alimentatore switching da 30 W schermato con lega nichelata
• Compatibilità alimentazione esterna: alimentatore lineare 12 V / 2,5 A minimo, connettore 5,5 × 2,1 mm
• Regolazione della tensione: 18 regolatori lineari a basso rumore e 5 convertitori DC-DC
• Condensatori: ELNA RA3 e condensatori al tantalio audio di alta qualità

Costruzione e design

• Chassis: alluminio lavorato monoblocco con finitura anodizzata
• Schermo: LCD ad alta definizione con elevato contrasto, senza rischio di burn-in
• Illuminazione RGB personalizzabile: indicatore della frequenza di campionamento, regolazione della luminosità ed effetto di pulsazione
• Timer di spegnimento automatico: regolabile da 1 a 99 minuti

Contenuto della confezione

• FiiO K13 R2R
• Telecomando a infrarossi
• Cavo di alimentazione
• Cavo USB
• Adattatore per cuffie
• Guida rapida
• Scheda di garanzia

Tabella riassuntiva delle specifiche

• DAC: 4 canali R2R a 24 bit
• Resistenze: 192 in totale, ovvero 48 per canale
• Formato PCM: fino a 384 kHz / 32 bit
• Formato DSD: DSD256 nativo
• Potenza in uscita simmetrica: 2400 mW + 2400 mW a 32 Ω
• Alimentazione esterna: 12 V / 2,5 A minimo
• Connettività wireless: Bluetooth 5.4 con codec LDAC, AAC, SBC
