Il PC-7000 di Taga Harmony è un conditionneur di rete destinato alle installazioni audio e video. Dispone di otto prese, con filtraggio attivo, isolamento tramite trasformatore toroidale e suddivisione in gruppi di prese specializzate. Il suo chassis metallico nero integra un voltmetro analogico e un indicatore di fase sul frontale, che permettono di monitorare visivamente la qualità della corrente.
Uno chassis metallico che funge da schermatura
Il PC-7000 adotta un chassis in metallo nero la cui funzione va oltre la semplice estetica. Questo involucro conduttivo crea una gabbia di Faraday che attenua le interferenze elettromagnetiche esterne potenzialmente in grado di penetrare nei circuiti interni. Le dimensioni del conditionneur (11 cm di altezza, 43 cm di larghezza, 33 cm di profondità con piedini) corrispondono a un formato rack standard, facilitandone l’integrazione in un cabinet o l’installazione su un mobile audio.

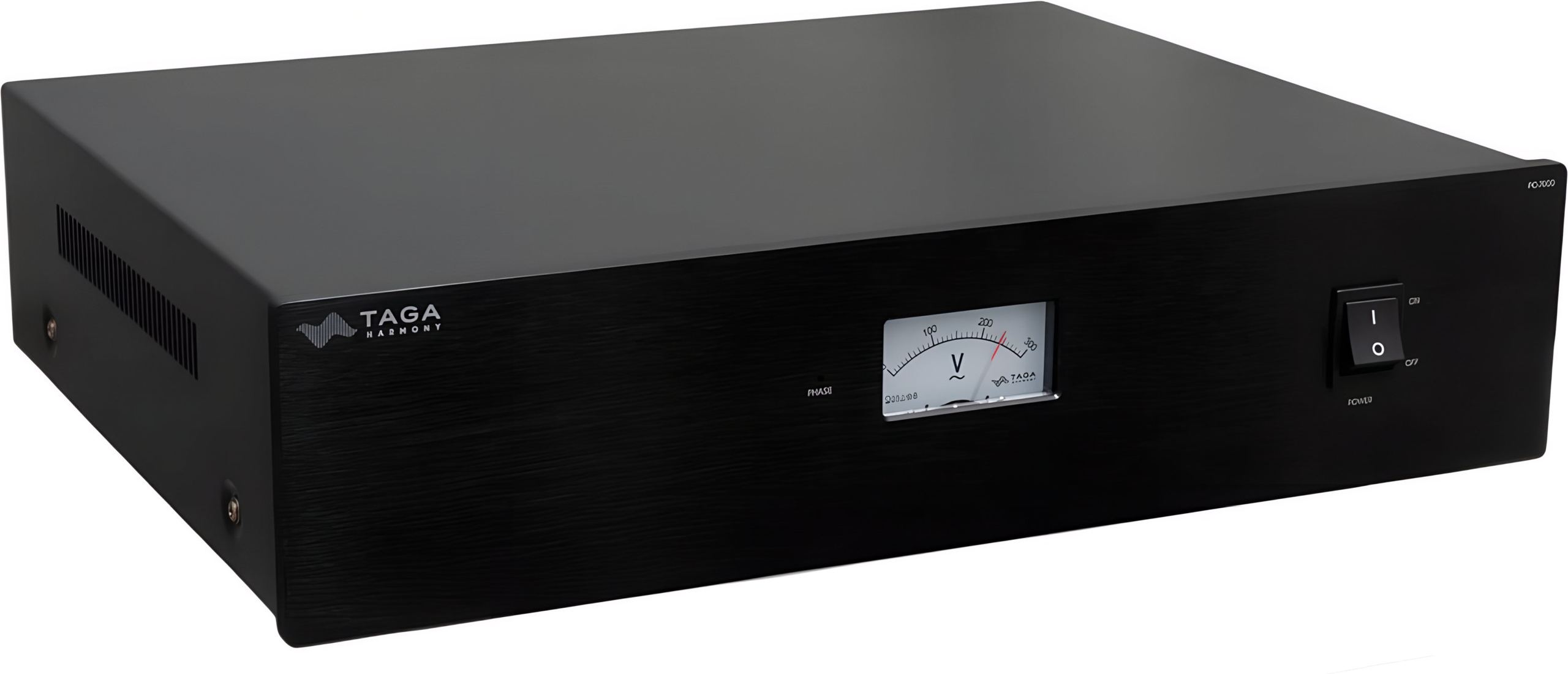

Il pannello frontale presenta un voltmetro analogico ad ago che consente di monitorare in tempo reale la tensione di alimentazione. Questo strumento visualizza le variazioni della rete elettrica tra circa 200 e 250 volt, rendendo visibili le micro-fluttuazioni che i dispositivi elettronici devono assorbire. Un indicatore luminoso bicolore completa il dispositivo: blu quando la fase è correttamente orientata, rosso in caso di inversione. Questa indicazione risulta particolarmente utile durante il collegamento iniziale, poiché alcune prese a muro possono presentare talvolta una polarità invertita a seconda del cablaggio.

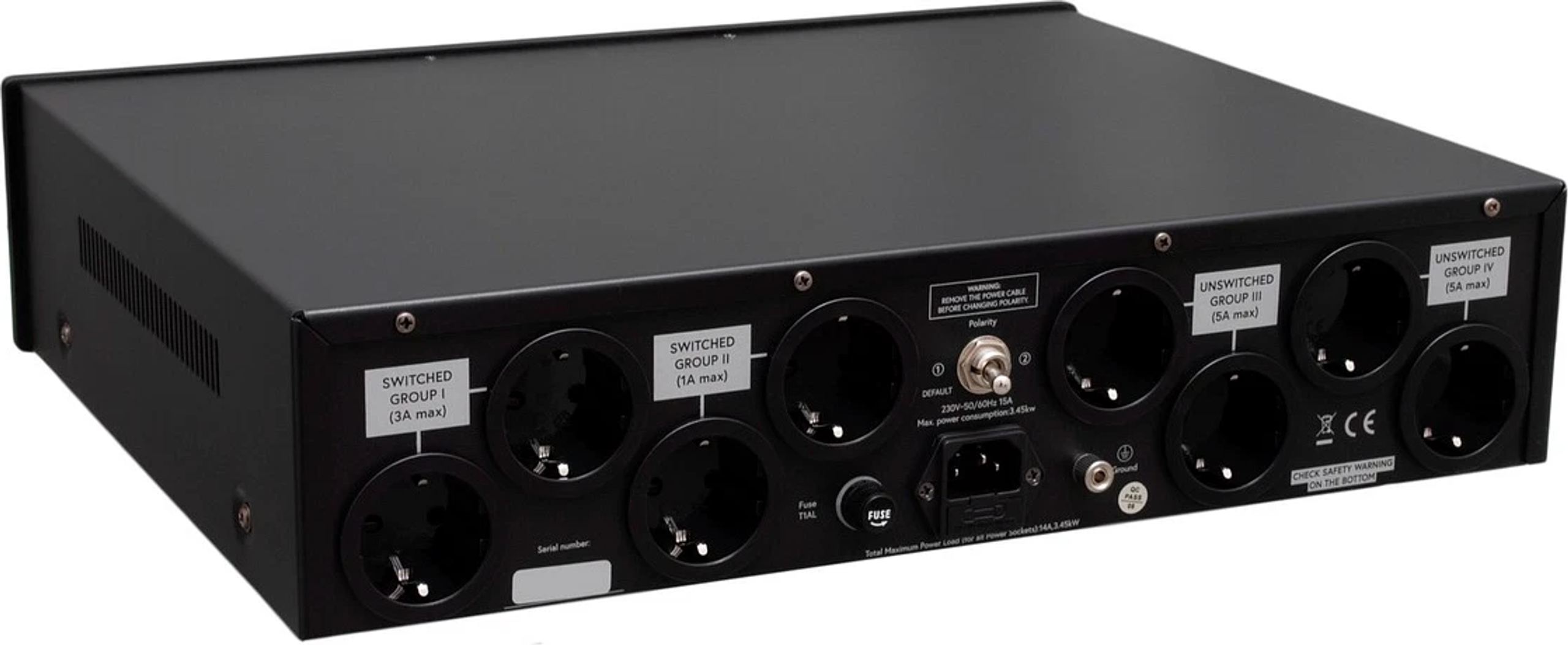

Il pannello posteriore ospita otto prese Schuko suddivise in quattro gruppi da due, ciascuno identificato per funzione e amperaggio massimo. Un interruttore generale comanda simultaneamente le quattro prese dei gruppi I e II, mentre i gruppi III e IV restano alimentati in permanenza. Il connettore di ingresso di tipo IEC C13 accetta il cavo di alimentazione fornito, ma può anche ricevere cavi audiophile di sezione superiore se l’utente desidera ottimizzare ulteriormente l’alimentazione a monte del conditionneur.
Quattro gruppi di prese con funzioni distinte
La ripartizione delle prese del PC-7000 risponde a una logica di separazione delle apparecchiature secondo la loro natura e le loro esigenze elettriche. Il gruppo I, limitato a 3 ampere, è pensato per gli accessori digitali: convertitori DAC, lettori di rete, server audio. Questi dispositivi, spesso sensibili ai disturbi ad alta frequenza, beneficiano di un filtraggio dedicato ottimizzato per questa gamma di segnali parassiti.
Il gruppo II, limitato a 1 ampere, è destinato alle sorgenti audio analogiche e digitali a basso consumo: giradischi, lettori CD, sintonizzatori FM. Questa limitazione intenzionale della corrente corrisponde alle reali esigenze di tali apparecchi e consente un dimensionamento preciso del filtraggio associato. I gruppi I e II sono commutati, ovvero controllati dall’interruttore generale sul frontale.
I gruppi III e IV funzionano in modalità non commutata, rimanendo sotto tensione anche quando l’interruttore principale è in posizione di arresto. Il gruppo III accetta fino a 5 ampere per i preamplificatori e accessori che richiedono un’alimentazione permanente, come le alimentazioni esterne per giradischi o alcuni processori audio digitali. Il gruppo IV, anch’esso dimensionato per 5 ampere, è destinato agli amplificatori di potenza.
Questa separazione presenta un vantaggio tecnico: evita che le richieste di corrente importanti degli amplificatori influenzino le sorgenti e i preamplificatori. Le brusche variazioni di consumo di un amplificatore in classe AB durante i passaggi musicali intensi possono generare disturbi sulla rete elettrica locale. Isolando i diversi tipi di apparecchiature, il PC-7000 limita la propagazione di tali interferenze da un gruppo all’altro.
Un trasformatore toroidale al cuore del filtraggio

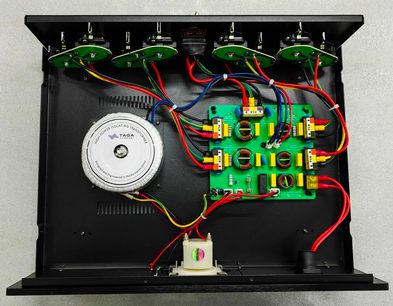

Il sistema di filtraggio del PC-7000 si basa su più tecnologie complementari. Al centro dell’architettura si trova un trasformatore toroidale la cui funzione differisce da quella di un semplice trasformatore d’isolamento classico. Questo componente crea una barriera galvanica tra l’alimentazione di rete e i gruppi I e II (sorgenti audio e accessori digitali), impedendo il passaggio diretto dei disturbi di modo comune presenti sulla rete.
La forma toroidale del nucleo magnetico presenta diversi vantaggi: un campo di fuga magnetico minimo grazie alla geometria chiusa, un rendimento energetico ottimale e una ridotta generazione di vibrazioni meccaniche. Queste caratteristiche spiegano perché i trasformatori toroidali equipaggiano tradizionalmente gli amplificatori audio di qualità e, per estensione, i conditionneur di rete orientati alla trasparenza sonora.

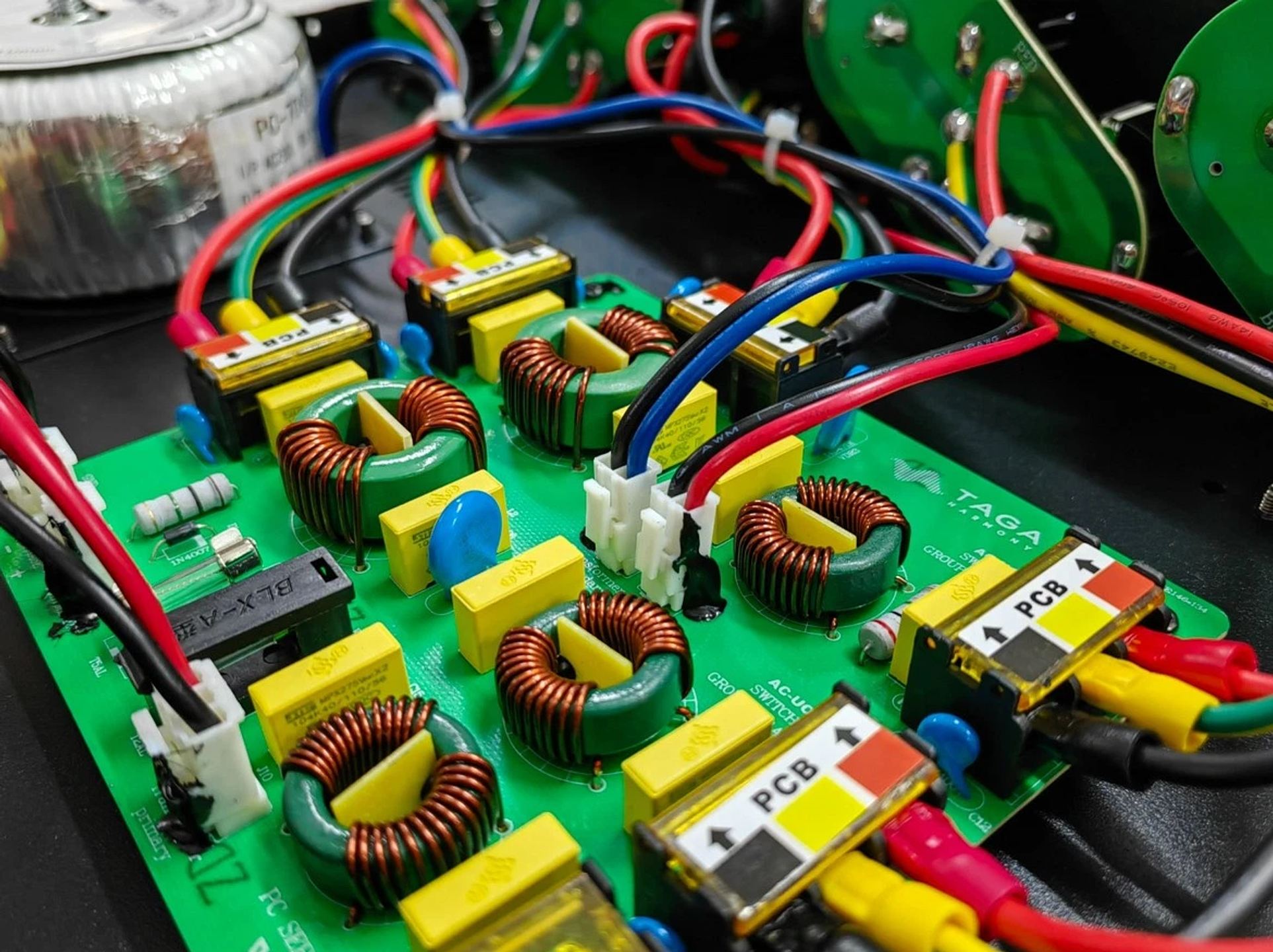

Il filtraggio avviene anche tramite condensatori e induttanze di classe X. Questi componenti passivi formano celle di filtraggio che attenuano selettivamente le frequenze parassite comprese tra 2 e 100 MHz, gamma corrispondente alle interferenze elettromagnetiche (EMI) e radiofrequenza (RFI) tipicamente riscontrate in un ambiente domestico. Il PC-7000 offre un’attenuazione variabile da -10 dB a -55 dB a seconda della frequenza, con i valori più elevati relativi alle armoniche più problematiche per i circuiti audio sensibili.
Protezione contro le sovratensioni e stabilizzazione
Oltre al filtraggio dei disturbi ad alta frequenza, il PC-7000 integra più livelli di protezione contro eventi transitori. La protezione primaria contro i fulmini interviene in caso di sovratensione indiretta provocata da un impatto di fulmine sulla rete di distribuzione. Il circuito può assorbire una corrente d’urto massima di 4500 ampere su un impulso normalizzato 8/20 µs (tempo di salita di 8 microsecondi, tempo di discesa di 20 microsecondi).
La tensione di picco massima supportata raggiunge i 3000 volt a 10 milliampere, mentre la tensione di limitazione si attesta a 775 volt. Questi valori caratterizzano la capacità del conditionneur di tagliare le sovratensioni prima che raggiungano le apparecchiature collegate. L’energia massima dissipabile è di 140 joule, valore che rappresenta la quantità di energia che i componenti di protezione possono assorbire prima della saturazione.
Questa protezione risulta particolarmente pertinente nelle zone soggette a temporali o con reti elettriche instabili. Le apparecchiature audio e video moderne, le cui alimentazioni switching e i circuiti digitali contengono numerosi semiconduttori sensibili, possono subire danni irreversibili durante una sovratensione anche breve. Il PC-7000 agisce come un fusibile intelligente che reagisce in pochi microsecondi, ben prima che vengano sollecitate le protezioni interne dei dispositivi.
