Audio Technica AT-OC9XML

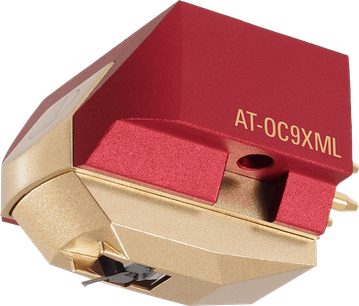

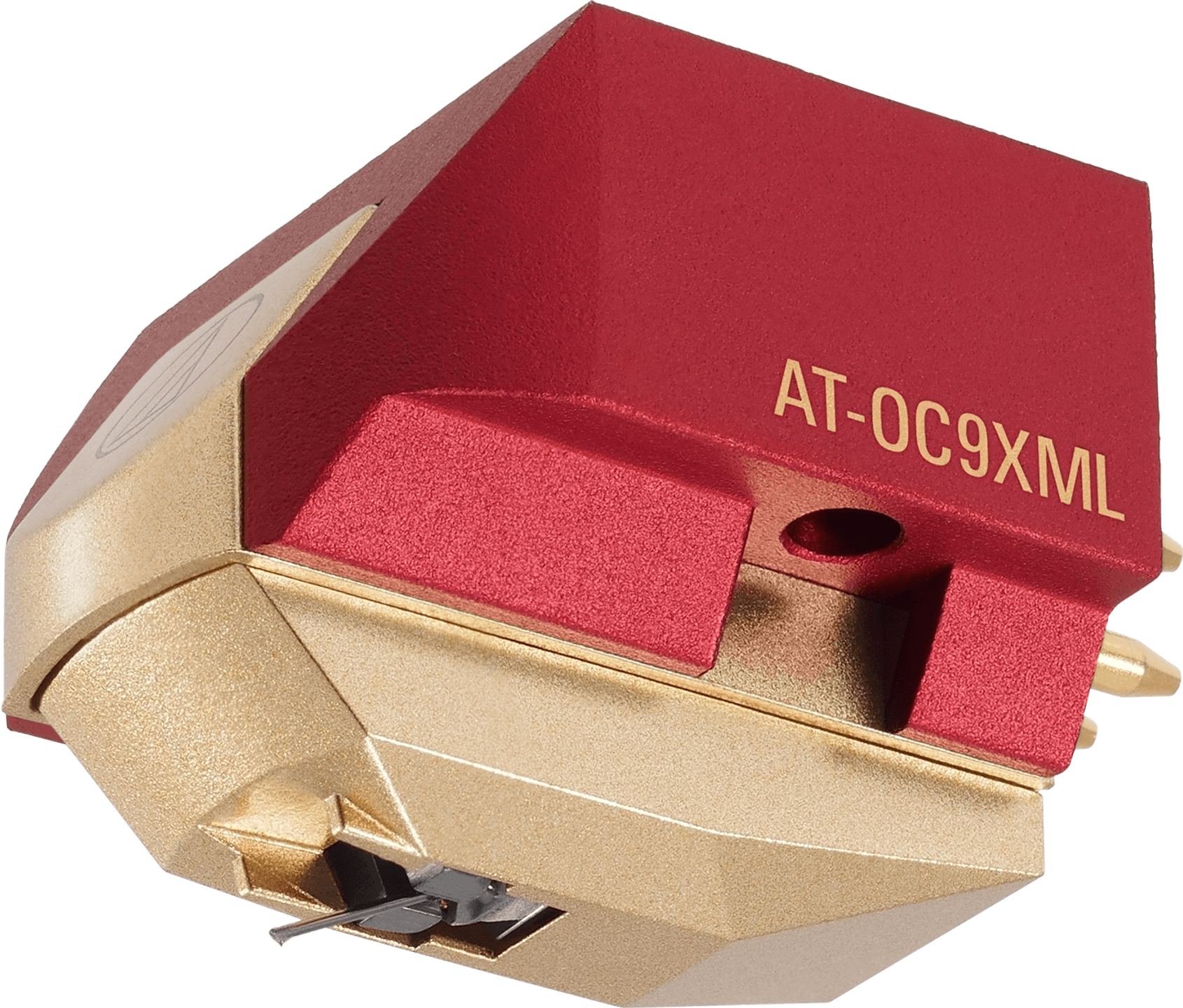

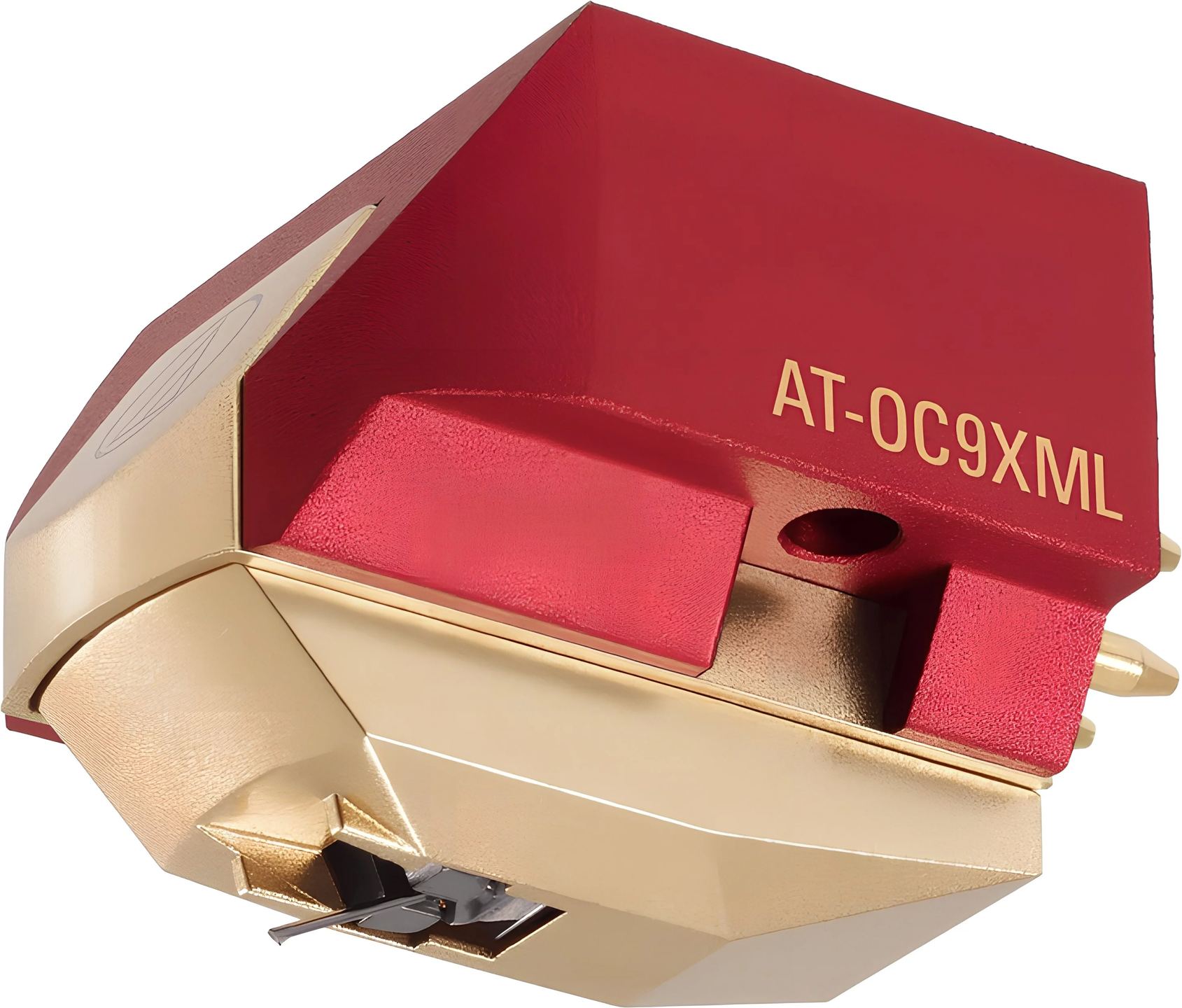

Audio-Technica AT-OC9XML: testina MC con diamante Microlinear

Quarta generazione di una linea nata nel 1987, la serie OC9X perpetua un approccio tecnico collaudato integrando al tempo stesso miglioramenti significativi nella progettazione del generatore e nei materiali impiegati. L’AT-OC9XML occupa una posizione centrale in questa gamma di testine a bobina mobile, con un diamante dal profilo Microlinear montato su cantilever in boro: una combinazione riconosciuta per la sua capacità di estrarre i dettagli più fini dal solco senza compromettere la longevità di lettura.

Un generatore a doppia bobina mobile riprogettato

Il principio di funzionamento si basa su due bobine indipendenti, una per canale, disposte in configurazione a V rovesciata. Questa architettura permette di separare con precisione l’informazione stereofonica fin dalla sorgente, con il risultato di un’immagine sonora meglio definita e una separazione dei canali misurata a 27 dB. La disposizione a V rovesciata presenta un altro vantaggio: riduce la pressione esercitata sull’insieme stilo–cantilever, limitando così le distorsioni meccaniche.

Le bobine sono avvolte in rame PCOCC (Pure Copper by Ohno Continuous Casting), un procedimento di colata continua messo a punto dal metallurgista giapponese Atsumi Ohno. Questo tipo di rame presenta una struttura cristallina quasi ininterrotta su tutta la lunghezza del filo, riducendo le discontinuità che possono influire sulla trasmissione del segnale. Il circuito magnetico associa un magnete al neodimio a un polo in permendur, una lega ferro–cobalto ad alta saturazione magnetica. Questa combinazione genera un campo concentrato nell’intercapedine, ottimizzando il collegamento tra i movimenti del cantilever e la tensione elettrica prodotta.

Il diamante Microlinear su cantilever in boro

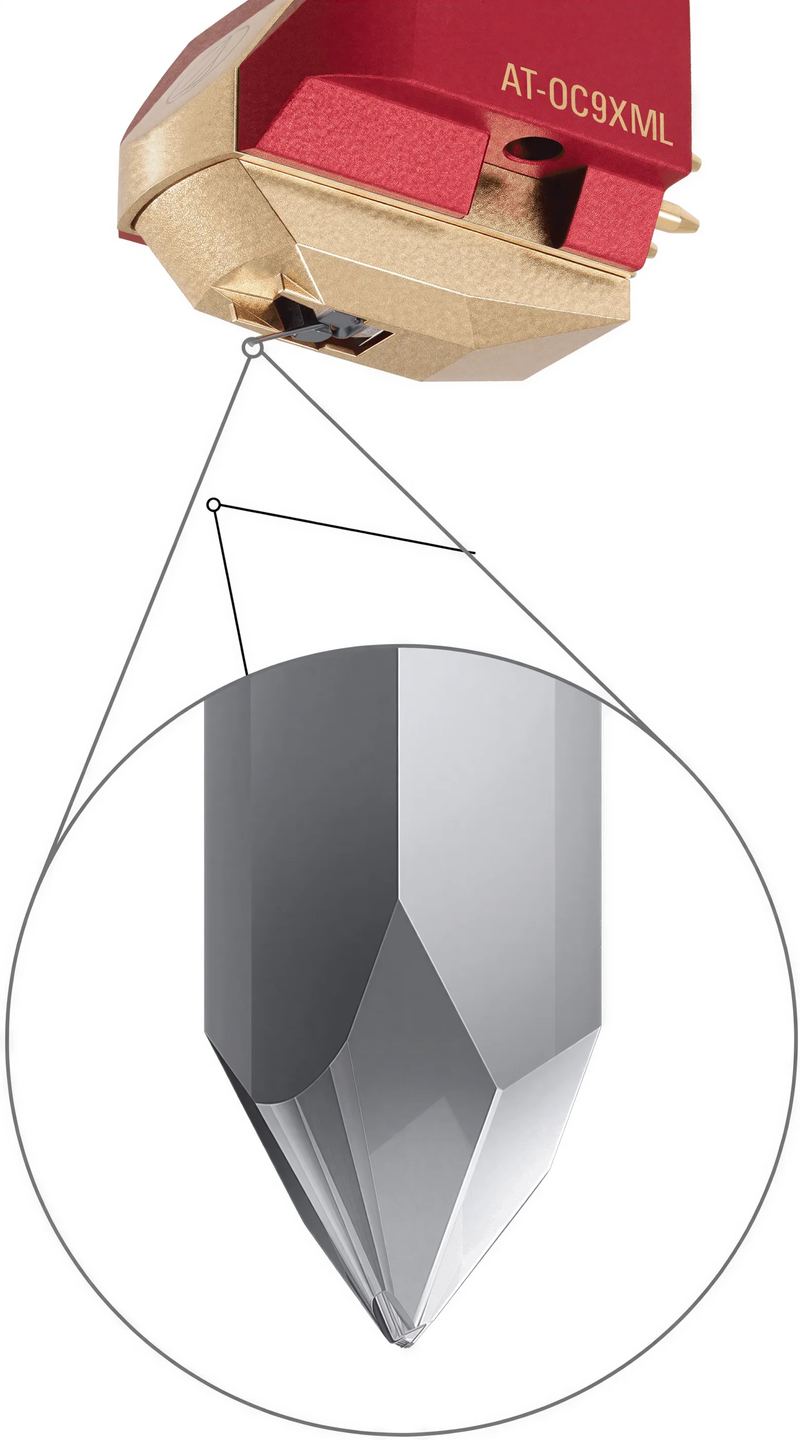

Il profilo Microlinear appartiene alla famiglia dei tagli a contatto lineare. La sua geometria – una superficie di contatto di 55,88 × 3,05 μm – gli permette di seguire con grande precisione le modulazioni del solco, comprese le informazioni ad alta frequenza incise nelle zone più strette. Questa capacità di lettura accurata si traduce in una risposta in frequenza estesa fino a 47 kHz e in una migliore resa dei transienti.

Il cantilever che porta questo diamante è un tubo in boro dal diametro di 0,28 mm, un materiale apprezzato per la sua rigidità e leggerezza. Il boro trasmette rapidamente le vibrazioni meccaniche verso le bobine, minimizzando al contempo le risonanze parassite. Rispetto ai cantilever in alluminio utilizzati sui modelli entry-level della serie OC9X, il boro apporta un sensibile miglioramento nella definizione e nel controllo della gamma alta.

Un punto merita attenzione: come tutte le testine MC di concezione classica, l’AT-OC9XML non permette la sostituzione dello stilo da parte dell’utente. Audio-Technica propone tuttavia un programma di scambio che consente di far ricondizionare la testina con un contributo economico.

Costruzione e montaggio facilitato

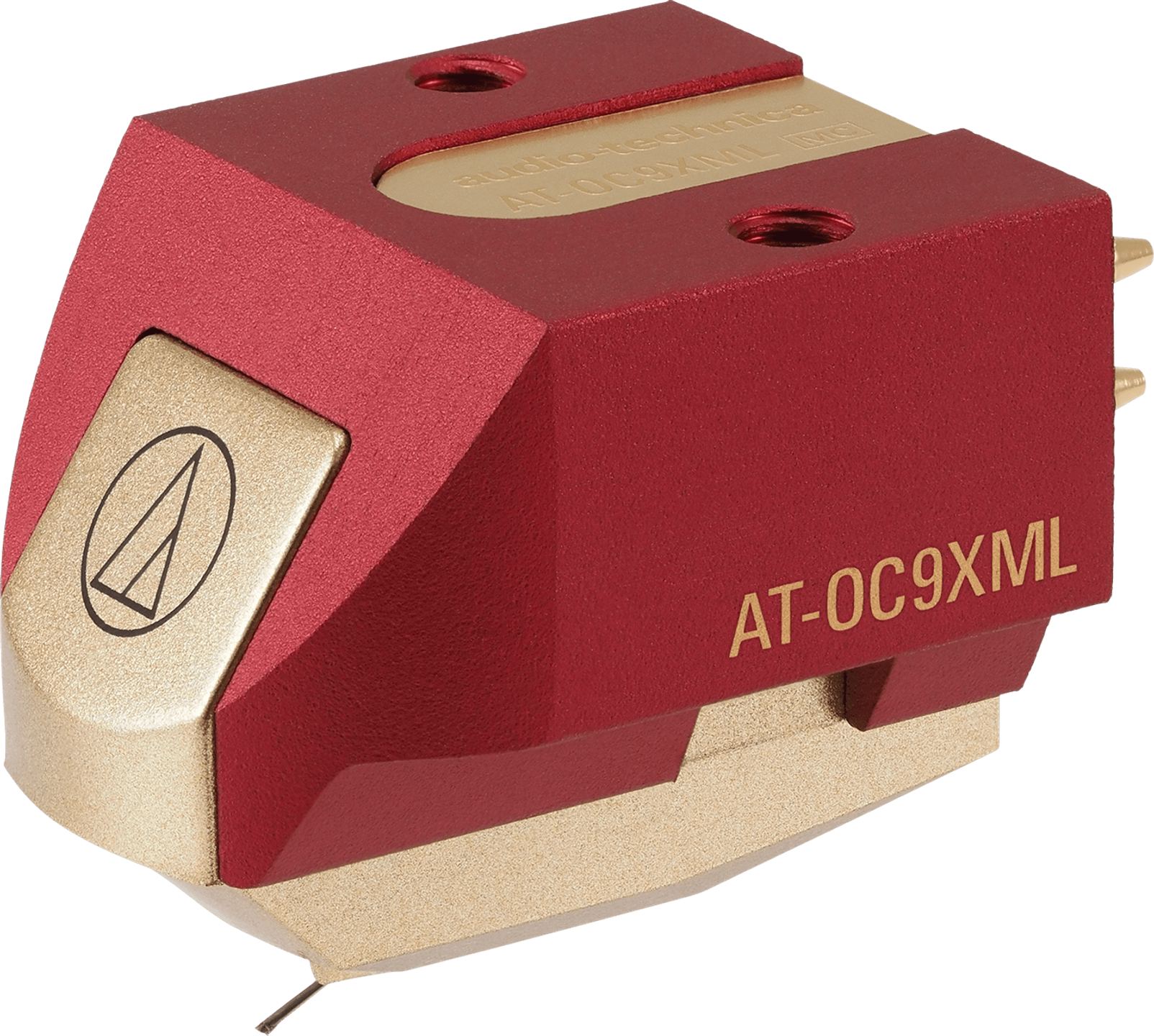

Il corpo della testina è ricavato per lavorazione da un blocco di alluminio rigido, una scelta volta a ridurre le vibrazioni interne e le risonanze suscettibili di colorare il segnale. Le sue dimensioni compatte (17,3 × 16,8 × 25,7 mm) e il peso di 7,6 g la rendono compatibile con la maggior parte dei bracci a massa effettiva media.

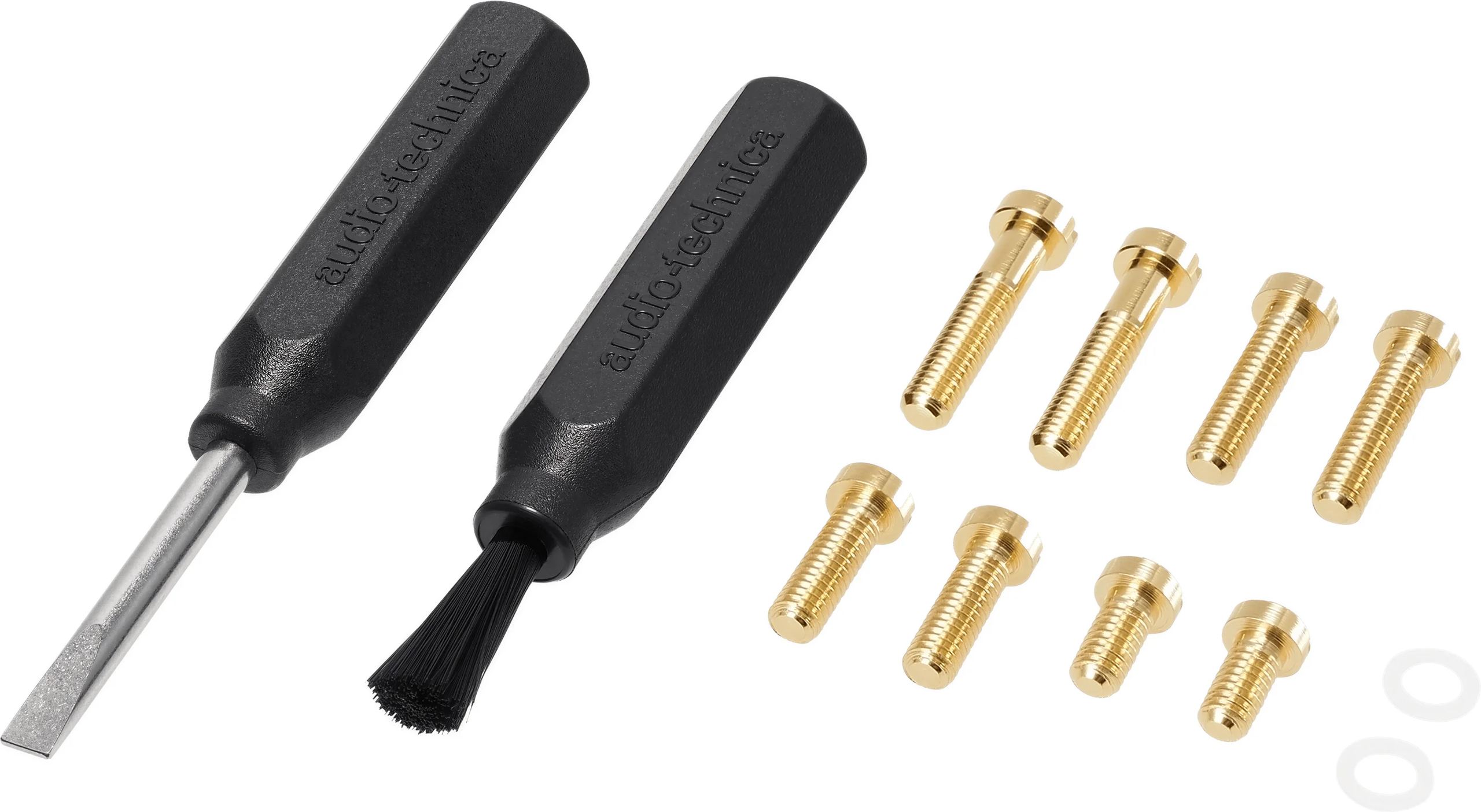

Audio-Technica ha integrato degli inserti filettati direttamente nel corpo, permettendo un montaggio con due viti senza necessità di dadi. Questa soluzione semplifica l’installazione ed evita il rischio di perdere pezzi durante il montaggio su portatestina o braccio integrato. Il kit fornito include quattro coppie di viti di diverse lunghezze (5, 8, 10 e 12 mm), due rondelle, un cacciavite non magnetico, una spazzolina per la pulizia e un cappuccio di protezione.

Regolazioni e compatibilità con i preamplificatori phono

Con una tensione di uscita di 0,4 mV (misurata a 1 kHz, 5 cm/s), l’AT-OC9XML fornisce un livello sufficiente per la maggior parte degli stadi phono MC senza necessità di un’amplificazione eccessiva. L’impedenza di carico raccomandata è di almeno 100 Ω, un valore standard offerto dalla grande maggioranza dei preamplificatori compatibili MC. L’impedenza delle bobine di 12 Ω e l’induttanza di 25 μH la rendono poco sensibile alle variazioni di carico in questo intervallo.

La forza di appoggio deve essere regolata tra 1,8 e 2,2 g, con un valore nominale di 2,0 g. La cedevolezza dinamica di 16 × 10⁻⁶ cm/dyne (a 100 Hz) indica una flessibilità adatta a bracci di massa media, tipicamente tra 10 e 18 g. L’angolo di lettura verticale è fissato a 20°, in linea con lo standard di incisione moderno.

Posizionamento nella gamma OC9X

La serie OC9X comprende cinque modelli che condividono la stessa architettura di generatore ma differiscono per la combinazione stilo–cantilever. L’AT-OC9XEB (ellittico bonded) e l’AT-OC9XEN (ellittico nudo) utilizzano un cantilever in alluminio. L’AT-OC9XML si colloca al centro con il suo diamante Microlinear su boro, mentre l’AT-OC9XSH (Shibata) e l’AT-OC9XSL (Special Line Contact) occupano la parte alta della gamma con diversi profili di taglio.

Questa posizione intermedia fa dell’AT-OC9XML un punto di accesso alla gamma con cantilever in boro e magnete neodimio/permendur, beneficiando al contempo di un profilo di diamante rinomato per il suo equilibrio tra finezza di lettura e durata. Il profilo Microlinear conserva infatti più a lungo la sua geometria rispetto ad altri tagli a contatto, poiché l’usura non altera in modo significativo la sua superficie di lavoro.

Caratteristiche tecniche

Costruzione

• Corpo in alluminio
• Pin in ottone
• Bobina in rame PCOCC (processo di colata continua Ohno)
• Cantilever: tubo porta-punta di diametro 0,28 mm a foro integrale
• Fissaggio: 12,7 mm, corpo filettato

Punta di lettura

• Tipo: diamante Microlinear
• Dimensioni: 55,88 × 3,05 µm
• Fissaggio: punta integrale, sezione quadrata
• Angolo di lettura verticale: 20°

Prestazioni audio

• Risposta in frequenza: 20 - 47.000 Hz
• Separazione dei canali: 27 dB (1 kHz)
• Tensione di uscita: 0,4 mV (a 1 kHz, 5 cm/s)
• Bilanciamento dei canali: 1,0 dB (1 kHz)

Caratteristiche elettriche

• Impedenza di carico raccomandata: min. 100 Ω
• Impedenza della bobina: 12 Ω (1 kHz)
• Resistenza in corrente continua: 12 Ω
• Induttanza della bobina: 25 µH (1 kHz)

Conformità

• Statica: 20 × 10⁻⁶ cm/dyne
• Dinamica: 16 × 10⁻⁶ cm/dyne (100 Hz)

Dimensioni e peso

• Dimensioni (A × P × L): 17,3 × 16,8 × 25,7 mm
• Peso: 7,6 g

Accessori inclusi

• Cacciavite non magnetico
• Spazzola
• 2 rondelle
• 4 coppie di viti (5 mm, 8 mm, 10 mm, 12 mm)
• Copertura protettiva
