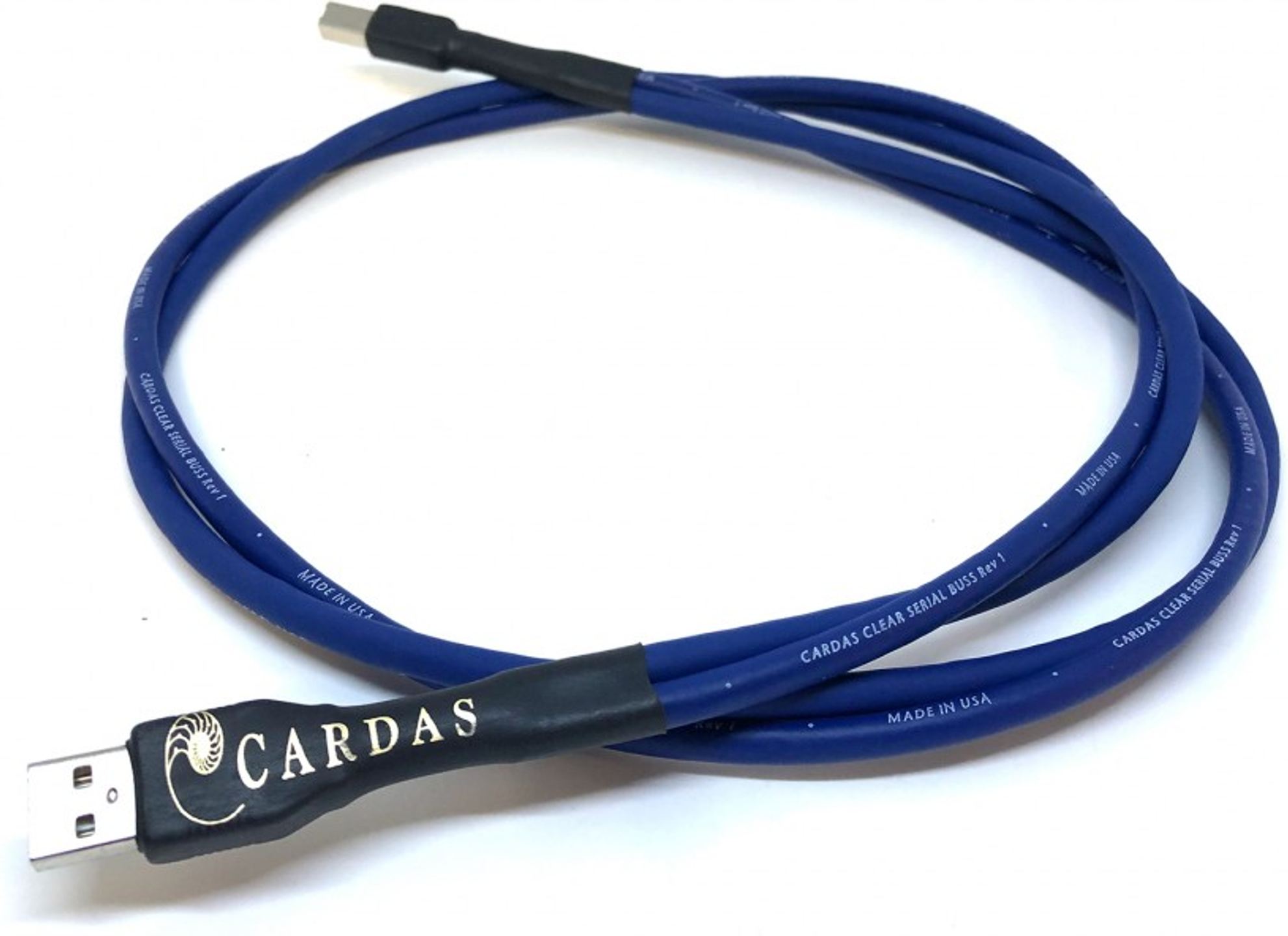

Cardas Clear High Speed USB 1m

Due cavi invece di uno. È l’approccio scelto da Cardas per questo Clear High Speed USB, che separa fisicamente la trasmissione dei dati dall’alimentazione. Una strategia che punta a ridurre il rumore generato dal bus USB, spesso responsabile di un degrado del segnale audio. Il cavo riprende le tecnologie della gamma Clear, in particolare i conduttori a propagazione abbinata (Matched Propagation), frutto di un brevetto depositato da George Cardas nel 2008.

Un cavo doppio per isolare il segnale dalle perturbazioni

In un classico cavo USB 2.0 coesistono quattro conduttori: due per i dati (Data+ e Data-), uno per l’alimentazione 5V e una massa. Il problema deriva da questa vicinanza. I conduttori di alimentazione trasmettono rumore, che provenga da periferiche alimentate via USB o dal controller stesso. Alcuni produttori hanno scelto di tagliare pura e semplicemente la connessione di alimentazione, al prezzo di un’uscita dalle specifiche USB.

Cardas sceglie un’altra strada: separare fisicamente le due funzioni in due cavi distinti, riuniti solo a livello dei connettori. Il cavo dati impiega conduttori a nucleo solido placcati argento, una scelta insolita per il marchio, tradizionalmente legato al rame puro. Il cavo di alimentazione mantiene i conduttori in rame caratteristici della gamma Clear. Ogni coppia di conduttori possiede la propria schermatura, e ogni cavo beneficia di una doppia schermatura supplementare (alluminio/mylar, rame stagnato e filo magnetico).

Propagazione abbinata: sincronizzare conduttore e dielettrico

La tecnologia Matched Propagation costituisce il cuore della gamma Clear. Il suo principio parte da una constatazione: in un cavo classico, il segnale elettrico si propaga più velocemente nel conduttore di quanto la carica si formi nel dielettrico (l’isolante). Questo scarto temporale provoca una dispersione delle informazioni di basso livello, una perdita di definizione che le reti correttive tradizionali (come le bobine di carico usate in telefonia) non possono recuperare una volta che il danno è fatto.

George Cardas, ex ingegnere di linee telefoniche nella California del Sud, ha progettato una soluzione integrata nel cavo stesso. Controllando l’angolo di torsione di ogni strato di trefoli (il « lay length »), rallenta deliberatamente la propagazione del segnale per allinearla a quella del dielettrico. I trefoli sono dimensionati secondo le proporzioni della sezione aurea (1,618:1), una costante presente in tutta la gamma Cardas fin dalle origini del marchio nel 1987.

Costruzione e materiali

Il Clear High Speed USB utilizza una geometria doppia quadrupla a stella asimmetrica a otto conduttori. I conduttori di segnale formano una coppia ritorta schermata, mentre i conduttori di alimentazione presentano calibri variabili (2 × 21,5 AWG, 23,5 AWG e 30 AWG) per gestire carichi differenti.

Il rame impiegato è di grado 1, con una purezza del 99,9999% (sei 9). Ogni trefolo è rivestito da un rivestimento SPN trasparente secondo la tecnica Litz, che isola i trefoli gli uni dagli altri per eliminare l’effetto pelle e le correnti di Foucault. Un’anima in Kevlar funge da supporto meccanico. L’isolamento combina nastro PFA e guaina PTFE estrusa ultra-sottile. La guaina esterna in elastomero termoplastico (TPR) assicura flessibilità e durata.

Il diametro esterno si aggira intorno a 11,5 mm. La struttura a doppio cavo aumenta il peso e riduce leggermente la flessibilità rispetto al Clear Serial Buss standard, il che può porre vincoli di spazio con alcuni DAC compatti.

Caratteristiche tecniche

Conduttori e materiali

• Segnale: 2 x 25.5 AWG (rame puro, propagazione accoppiata)
• Dati: conduttori a nucleo solido in rame placcato argento
• Alimentazione: 2 x 21.5 AWG + 1 x 23.5 AWG + 1 x 30 AWG
• Materiali:
  • Rame ultra puro (99,9999 %)
  • Anima in Kevlar
  • Rivestimento trasparente SPN Litz
  • Calibrati secondo le proporzioni del numero aureo

Costruzione e geometria

• Configurazione doppia quadrupla a stella asimmetrica a 8 conduttori
• Conduttori di segnale in coppia ritorta schermata
• Isolamento:
  • Nastro PFA
  • Schermatura multipla (alluminio / mylar + rame stagnato + filo magnetico)
  • Guaina ultrasottile in PTFE estruso
  • Guaina esterna morbida in elastomero termoplastico (TPR)

Connettività e dimensioni

• Connettori disponibili: USB A a B / USB A a A
• Diametro esterno: circa 11,50 mm (0,453”)

Prestazioni audio

• Firma sonora:
  • Maggiore realismo
  • Maggiore profondità
  • Immagine stereo migliorata
• Uso: perfetto per l’audio digitale ad alta risoluzione
