Inakustik Optical HDMI 2.1 PRO 8m

Trasmettere un segnale 4K a 120 Hz o 8K su una decina di metri con un semplice cavo HDMI in rame è spesso una scommessa. L’attenuazione del segnale, le interferenze elettromagnetiche e la perdita di qualità mettono a dura prova le installazioni estese. Il cavo Optical HDMI 2.1 PRO di Inakustik adotta un approccio diverso: la fibra ottica sostituisce integralmente i conduttori in rame per la trasmissione video, consentendo di mantenere l’integrità del segnale su distanze fino a 100 metri.

La fibra ottica al servizio della trasmissione video

Il principio di funzionamento è radicalmente diverso rispetto ai cavi HDMI tradizionali. I segnali elettrici vengono convertiti in impulsi luminosi che viaggiano attraverso fibre di vetro ultra sottili. Questa tecnologia elimina due problemi ricorrenti sulle lunghe distanze: l’attenuazione progressiva del segnale e la sensibilità alle perturbazioni elettromagnetiche. Un cavo in rame da 15 metri difficilmente può garantire una trasmissione stabile in 4K/120 Hz; con la fibra ottica, questa lunghezza non rappresenta più una difficoltà.

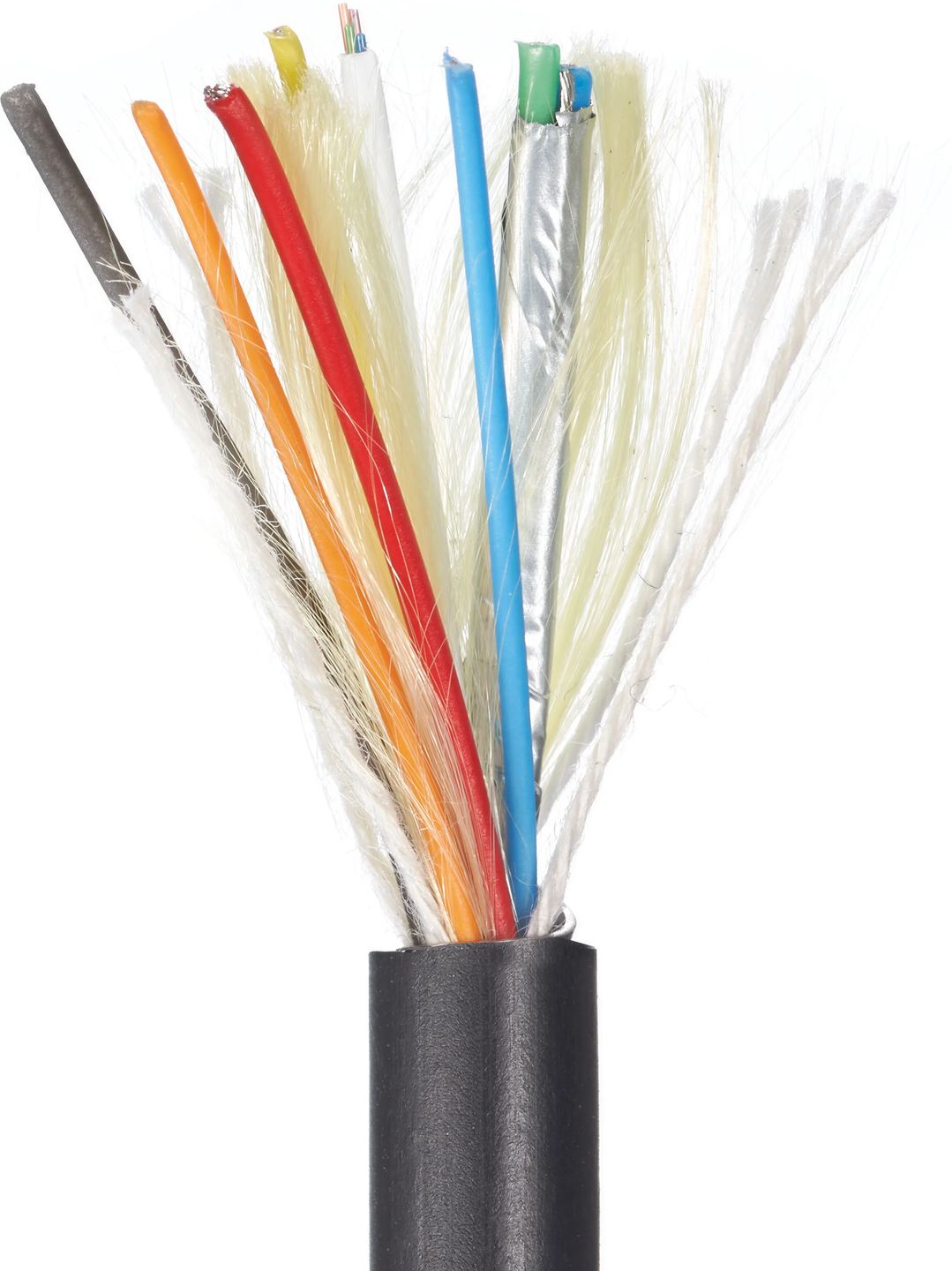

Il cavo combina in realtà due tecnologie. I conduttori in fibra ottica assicurano il trasporto dei dati video ad alta velocità, mentre una sezione in rame gestisce l’alimentazione elettrica e alcuni segnali di controllo. Questa architettura ibrida permette di raggiungere una velocità di trasmissione di 48 Gbps, conforme alla specifica HDMI 2.1b, mantenendo al contempo un’alimentazione diretta tramite la porta HDMI della sorgente.

Prestazioni video e formati supportati

La larghezza di banda di 48 Gbps apre l’accesso ai formati video più esigenti. Il cavo supporta la risoluzione 10K a 120 Hz con compressione DSC (Display Stream Compression), l’8K a 60 Hz nativi e il 4K fino a 240 Hz. Per i contenuti HDR, sono supportati i formati HDR10 e HDR10+, con una profondità colore di 36 bit (12 bit per canale).

Il sotto-campionamento della crominanza si adatta ai diversi scenari d’utilizzo: la modalità 4:4:4 preserva tutte le informazioni cromatiche per il lavoro grafico o i contenuti gaming, mentre le modalità 4:2:2 e 4:2:0 offrono un’ampia compatibilità con sorgenti e schermi consumer. La tecnologia DSC merita un’attenzione particolare: questa compressione visivamente senza perdita, sviluppata da VESA, permette di ottimizzare la larghezza di banda disponibile con un rapporto che può raggiungere 3:1, senza degrado percepibile dell’immagine.

Ritorno audio e funzioni bidirezionali

La funzione ARC (Audio Return Channel) rimane operativa fino a 50 metri di lunghezza, consentendo di restituire l’audio del televisore verso un amplificatore o una soundbar tramite lo stesso cavo. Per le installazioni dotate di apparecchi compatibili, la funzione eARC (enhanced Audio Return Channel) estende questa capacità ai formati audio non compressi come Dolby TrueHD o DTS-HD Master Audio, ma con una portata limitata a 30 metri.

La conformità HDCP 2.3 garantisce la compatibilità con i contenuti protetti, in particolare i servizi di streaming in 4K e i dischi Ultra HD Blu-ray. Il protocollo EDID (Extended Display Identification Data) assicura invece un corretto rilevamento, da parte della sorgente, delle capacità dello schermo.

Progettazione fisica e installazione

Il diametro del cavo di soli 4 mm facilita il passaggio nelle canaline tecniche esistenti, anche le più strette. Questa finezza è resa possibile esclusivamente dall’architettura in fibra ottica: un cavo HDMI in rame in grado di fornire prestazioni equivalenti richiederebbe un diametro nettamente superiore. La flessibilità del cavo semplifica i percorsi più complessi, con raggi di curvatura stretti che non compromettono la trasmissione.

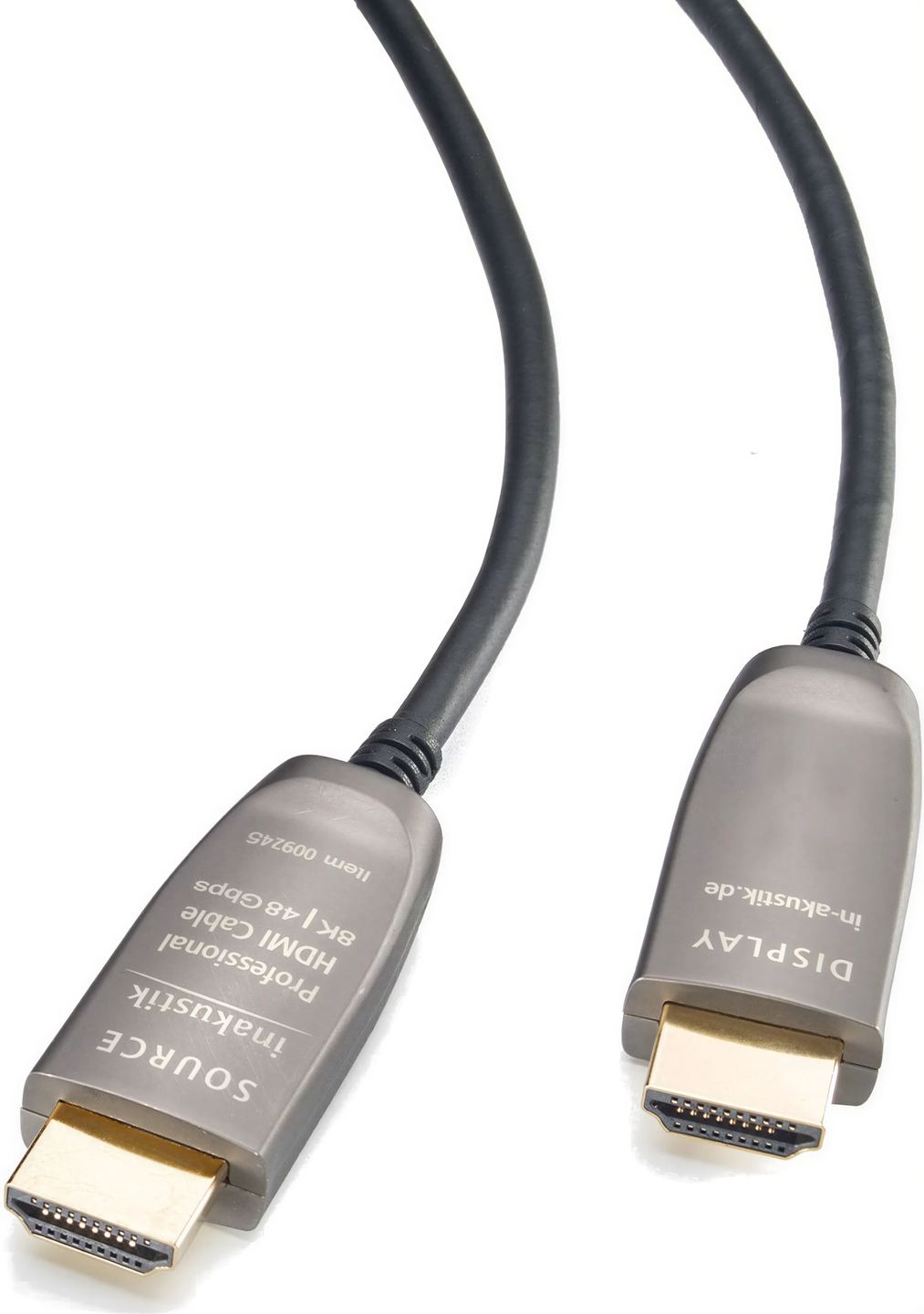

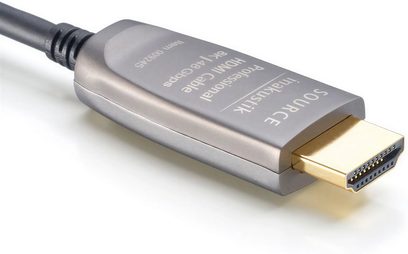

I connettori interamente in metallo offrono un fissaggio solido e duraturo. Il verso di collegamento è chiaramente indicato sul cavo: poiché la conversione ottico-elettrica impone una direzione di trasmissione, è necessario rispettare l’orientamento sorgente/schermo in fase di installazione. Un errore di verso impedisce semplicemente la trasmissione, senza alcun rischio per le apparecchiature.

L’alimentazione dell’elettronica integrata avviene direttamente tramite la porta HDMI, senza alimentatore esterno. Questa caratteristica semplifica il cablaggio nelle configurazioni in cui l’accesso alle prese elettriche è limitato o quando la discrezione dell’installazione è prioritaria.

Scenari d’uso più comuni

Le sale home cinema con videoproiettore costituiscono un tipico caso d’uso: la distanza tra il lettore o il box domotico e il proiettore supera spesso i 10 metri, soglia oltre la quale i cavi HDMI in rame mostrano i propri limiti. Anche le installazioni gaming su grande schermo o proiettore traggono vantaggio dalla trasmissione 4K/120 Hz garantita, con supporto per VRR (Variable Refresh Rate) e ALLM (Auto Low Latency Mode) per un’immagine senza tearing e una latenza minima.

Per le installazioni audiovisive distribuite su più stanze, dove le sorgenti si trovano in un locale tecnico distante dagli schermi, il cavo permette di centralizzare le apparecchiature mantenendo al contempo una qualità d’immagine ottimale. Le lunghezze disponibili vanno da 1 a 100 metri, con certificazione Ultra High Speed HDMI rilasciata da HDMI.org per le versioni da 5, 10, 15 e 20 metri.

Caratteristiche tecniche

Specifiche ottiche

• Compatibile EDID (Extended Display Identification Data)
• Supporto per sottocampionamenti: 4:4:4, 4:2:2, 4:2:0
• Profondità colore: 36 bit (3 × 12 bit)
• Compatibile 120 Hz
• Compatibile DSC (Display Stream Compression)
• Portata ARC/eARC:
  • ARC (Audio Return Channel): fino a 50 m
  • eARC (enhanced Audio Return Channel): fino a 30 m
• Connettore completamente in metallo

Caratteristiche fisiche

• Diametro del cavo: 4 mm
• Estremamente flessibile
• Facile da installare
• Direzione di collegamento indicata

Alimentazione

• Alimentazione tramite interfaccia HDMI (High-Definition Multimedia Interface)
• Nessun alimentatore esterno richiesto

Conformità

• Norme: CE, REACH, RoHS
