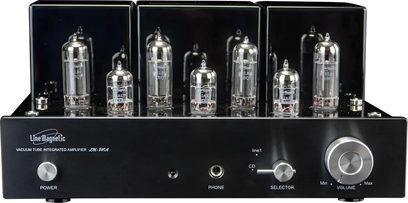

Line Magnetic LM-84IA
Line Magnetic LM-84IA, un integrato compatto a valvole
Dodici watt per canale, due valvole EL84 in push-pull e un telaio che sta su un angolo del mobile: ecco la proposta di questo integrato firmato Line Magnetic. Il produttore cinese, noto per le sue repliche di elettroniche Western Electric, applica qui il suo know-how a un formato ridotto. Cablaggio manuale, valvole selezionate a mano e trasformatori dedicati compongono un amplificatore a suo agio con diffusori sensibili in ambienti piccoli.
Il push-pull di EL84 e i suoi dodici watt
La valvola EL84 è una pentodo di potenza apparsa negli anni 1950, apprezzata per il suo medio caldo e la sua ricchezza armonica. Montata in push-pull, due valvole lavorano in opposizione di fase per canale, il che aumenta la potenza disponibile e rende i bassi più controllati rispetto a una configurazione single-ended. Risultato: 12 watt per canale in classe AB, un valore modesto sulla carta ma sufficiente con diffusori ad alta efficienza.
La contropartita si legge nella scelta dei diffusori. Al di sotto di circa 90 dB di sensibilità, o in un ambiente grande, questi 12 watt mostrano i loro limiti nei passaggi dinamici. Abbinato a diffusori da pavimento o da scaffale sensibili, in un soggiorno di dimensioni ragionevoli o in uno studio, l’amplificatore ritrova margine e lascia esprimere il timbro delle valvole.
Una costruzione cablata a mano
Line Magnetic costruisce i suoi apparecchi senza circuito stampato: ogni collegamento è saldato punto per punto, a mano, un metodo derivato dal restauro di elettroniche d’epoca. Le valvole sono selezionate e accoppiate a mano, sia le EL84 di potenza sia le 12AX7 e 12AU7 di ingresso.
L’alimentazione si basa su un trasformatore toroidale con nucleo Z11, mentre due trasformatori di uscita giapponesi di tipo EI assicurano un’ampia banda passante. Questi elementi sono incapsulati e installati separatamente sul telaio per limitare le interferenze tra loro. Il potenziometro del volume proviene da ALPS, i collegamenti interni utilizzano un cavo argentato e le prese RCA sono progettate dal produttore per ridurre le perdite di segnale.
Due ingressi, una cuffia e un subwoofer

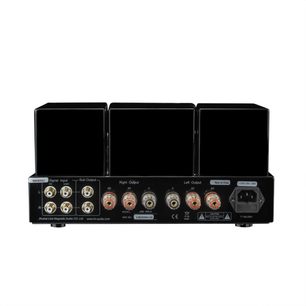

Due ingressi linea si dividono il pannello posteriore, contrassegnati CD e Line. Il livello previsto è standard (250 mV di sensibilità in ingresso), il che presuppone una sorgente già amplificata: lettore CD, convertitore o preamplificatore phono esterno per il vinile, poiché l’amplificatore non dispone né di sezione digitale né di stadio phono.

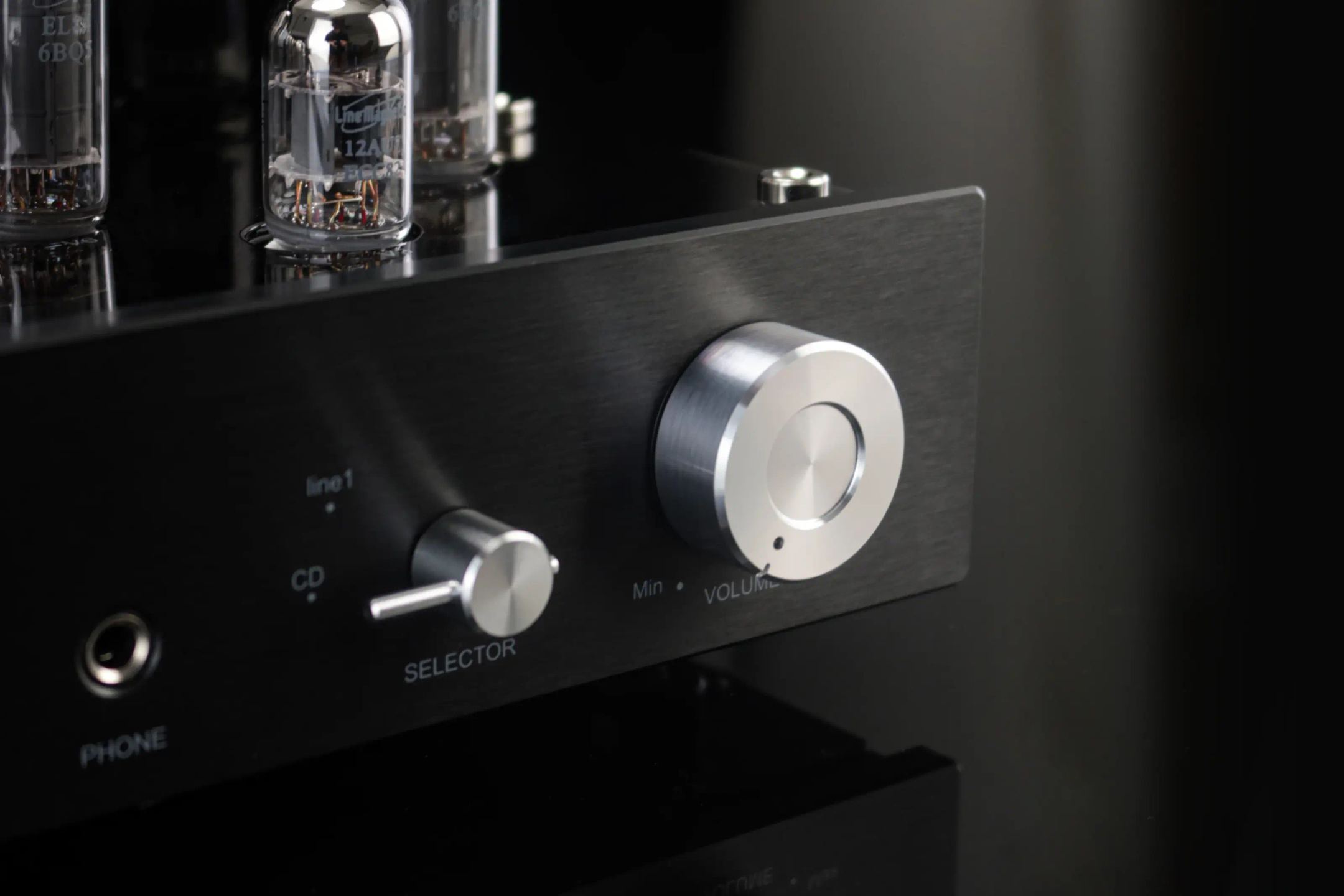

Il pannello frontale integra un’uscita cuffie, pratica per l’ascolto serale senza accendere i diffusori. Un’uscita subwoofer consente di aggiungere un subwoofer, un complemento gradito quando i bassi dei 12 watt mancano di consistenza in un ambiente grande. Il volume si controlla con il telecomando in dotazione, e un circuito di avvio progressivo con ritardo di 30 secondi protegge i componenti all’accensione.
Un telaio compatto e denso

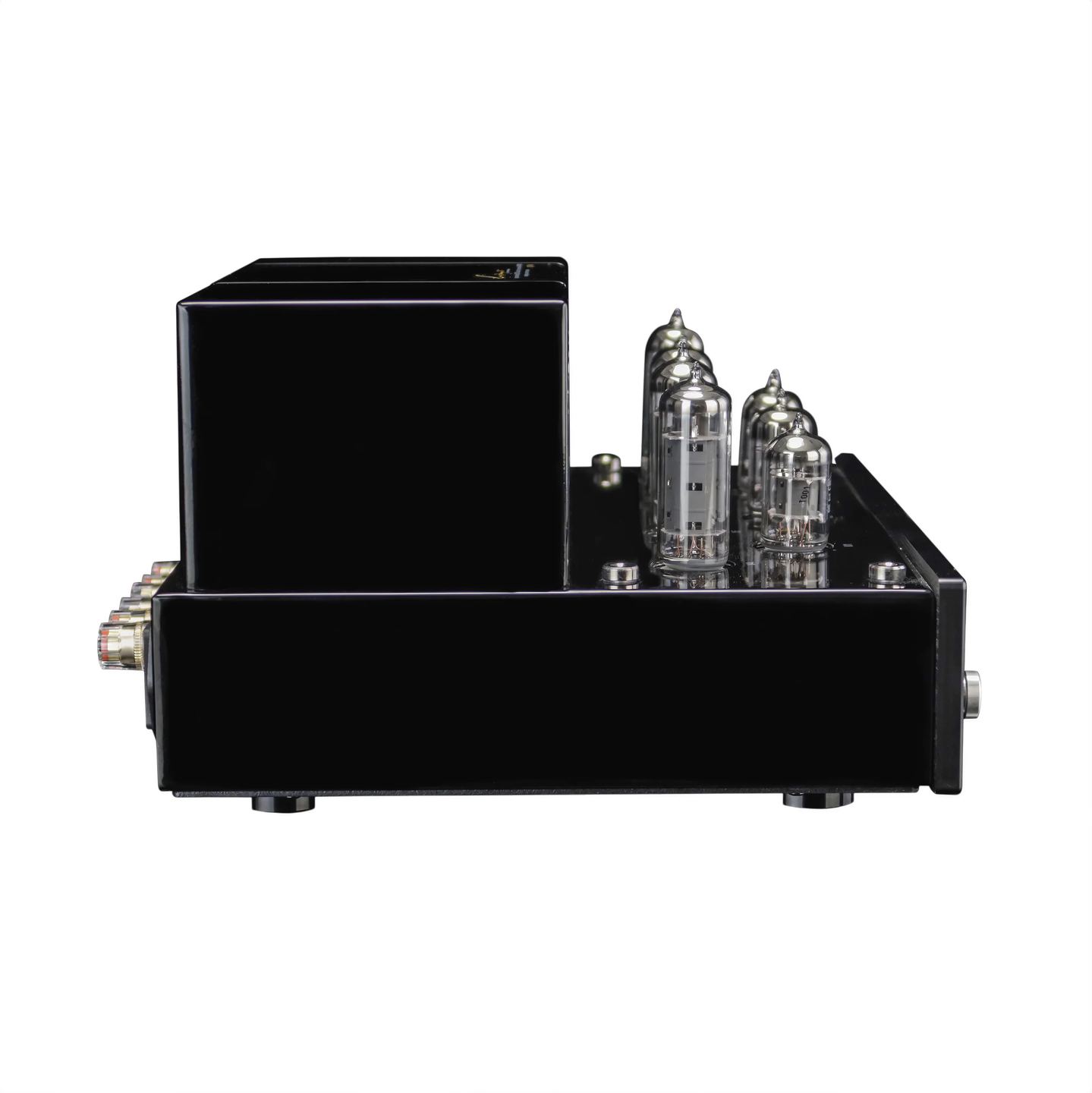

Con 360 mm di larghezza per 13,75 kg, l’amplificatore concentra una massa notevole in un volume ridotto: trasformatori e induttanze spiegano questo peso. L’ingombro a terra resta modesto (160 mm di profondità), mentre l’altezza di 290 mm si spiega con le valvole e i trasformatori installati sulla parte superiore. Quanto basta per posizionarlo su un classico mobile hi-fi o su una scrivania, a condizione di lasciare spazio sopra.
Come ogni apparecchio a valvole, si scalda durante il funzionamento e richiede una buona ventilazione. Meglio tenerlo lontano da una fonte di calore ed evitare di confinarlo in un rack chiuso. Sono necessari alcuni minuti di riscaldamento prima che il suono si stabilizzi.
Far evolvere il suono attraverso le valvole

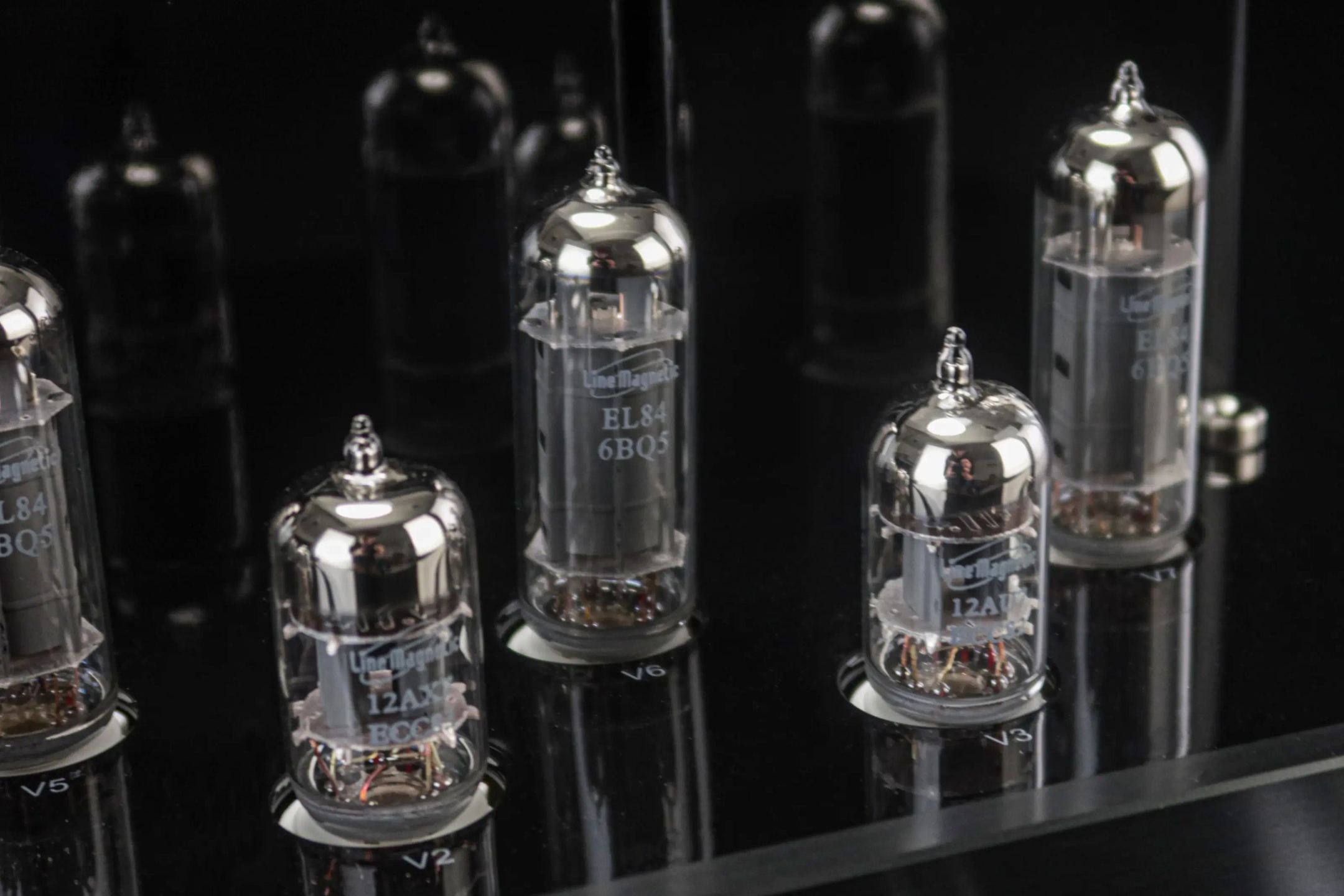

Le tre referenze di valvole utilizzate figurano tra le più diffuse, il che apre la porta al « tube rolling », questa abitudine che consiste nel cambiare valvole per modificare la firma sonora. La EL84 di potenza accetta equivalenti come le 6P14 o 6BQ5. Sul lato ingresso, la 12AX7 condivide la sua base con le ECC83, E83CC, CV4004 o 5751, e la 12AU7 con le ECC82, 5814 o CV4003.
Questa compatibilità ha un interesse concreto: le EL84 restano accessibili e facili da trovare, lontane dai prezzi raggiunti dalle triode dirette come la 300B o la 845. Un set di valvole nuove o di recupero (NOS) consente di regolare la resa secondo i propri gusti senza impegnare somme elevate.
Documentazione
Inglese
Caratteristiche tecniche
Presentazione
- Amplificatore integrato a valvole LM-84IA
- Configurazione Push-Pull con valvole EL84
- Funzionamento in classe AB
- Potenza di 2 x 12 W
Architettura e progettazione
- Amplificatore stereo integrato di classe AB
- Valvole di potenza EL84, selezionate e abbinate a mano
- Valvole d’ingresso 12AX7 e 12AU7, selezionate e abbinate a mano
- Trasformatori toroidali appositamente progettati con nucleo Z11 per l’alimentazione
- Due trasformatori di uscita giapponesi di tipo EI di qualità audio, a larga banda passante
- Potenziometro del volume ALPS giapponese di alta gamma
- Cavi di segnale placcati argento
Funzionalità
- Uscita cuffie integrata per l’ascolto in cuffia
- Uscita subwoofer per il collegamento di un subwoofer esterno
- Circuito di avvio progressivo e ritardo di 30 s per la protezione dei componenti interni
- Telecomando del volume standard
- Due ingressi per sorgenti CD e Line
Specifiche elettriche
- Potenza di uscita : 12 W + 12 W
- Risposta in frequenza : 20 Hz – 30 kHz (± 1,5 dB)
- Distorsione armonica totale (THD) : 1 %
- Rapporto segnale / rumore (S / N) : 87 dB
- Sensibilità d’ingresso
- Linea : 250 mV
- Pre-ingresso : 1000 mV
- Impedenza d’ingresso : 100 kΩ
- Impedenza di uscita : 4 Ω, 8 Ω
Dimensioni e peso
- Dimensioni (L x A x P) : 360 x 290 x 160 mm
- Peso netto : 13,75 kg
Valvole ed equivalenze
- EL84 (valvole di potenza di uscita) : 6P14, 6BQ5, 611411
- 12AX7 (valvola d’ingresso) : 12AX7EH, ECC83, E83CC, CV4004, ECC803, 5751
- 12AU7 (valvole d’ingresso) : 12AU7EH, ECC82, 5814, 6189, CV4003
Accessori forniti
- 1 amplificatore LM-84IA
- 1 telecomando (modello LM-02)
- 1 cavo di alimentazione staccabile
- 2 fusibili
- 1 manuale d’uso
Domande frequenti
Serve un preamplificatore phono per ascoltare un giradischi?
L’amplificatore non integra uno stadio phono. Per un giradischi, è necessario interporre un preamplificatore phono tra il giradischi e l’ingresso Line (o CD), a meno che il giradischi non disponga già di un preamplificatore integrato. Entrambi gli ingressi si aspettano un segnale di livello linea.
Bisogna cambiare i tubi a coppie oppure se ne può sostituire uno solo?
In una configurazione push-pull, i due tubi di potenza dello stesso canale lavorano insieme, quindi è meglio sostituirli con coppie appaiate per mantenere l’equilibrio tra i canali. La sostituzione va effettuata a tubi freddi, con l’apparecchio scollegato. Line Magnetic fornisce i suoi tubi selezionati e abbinati, un riferimento utile al momento del riacquisto.
Qual è la durata di vita delle valvole EL84?
I tubi di potenza come l’EL84 durano in genere diverse migliaia di ore, i tubi d’ingresso 12AX7 e 12AU7 anche di più. Un calo di dinamica, un soffio che si manifesta o una perdita di definizione segnalano l’usura. Il ritmo dipende dal volume di ascolto e dalle ore di funzionamento.
L'uscita subwoofer è adatta a un subwoofer amplificato?
Sì. Fornisce un segnale destinato a un subwoofer amplificato, che applica poi il proprio filtro passa-basso. È un modo per estendere i bassi senza sovraccaricare i 12 watt, soprattutto in un ambiente ampio o con diffusori compatti.
Il LM-84IA è una buona scelta per iniziare con gli amplificatori a valvole?
È un approccio iniziale coerente. Il formato integrato riunisce preamplificatore e amplificatore in un unico chassis, le valvole EL84 restano accessibili e il tube rolling si impara senza un rischio finanziario importante. Il vincolo principale resta la scelta di diffusori sensibili, da prevedere prima dell’acquisto.
Si può ascoltare a basso volume senza perdere in qualità?
Gli amplificatori a valvole di bassa potenza curano spesso i loro primi watt, quelli che si utilizzano a volume moderato. L’amplificatore mantiene corpo e leggibilità a basso livello, il che si adatta all’ascolto ravvicinato o notturno. L’uscita cuffie subentra quando occorre abbassare ancora.
