Velodyne SC 1500

Velodyne SC 1500: amplificatore per subwoofer in formato rack

In formato rack 2 U, lo SC 1500 alimenta un subwoofer passivo con una potenza di 1000 W RMS su 4 Ω. Questo amplificatore della serie SubContractor abbina uno stadio in classe D, un DSP ad alta risoluzione AKP e una correzione acustica automatica tramite microfono calibrato. La sua applicazione Bluetooth controlla una o più unità all’interno della stessa installazione, con sincronizzazione del volume, della frequenza di taglio e dell’equalizzazione parametrica.

Progettazione in formato rack 2 U

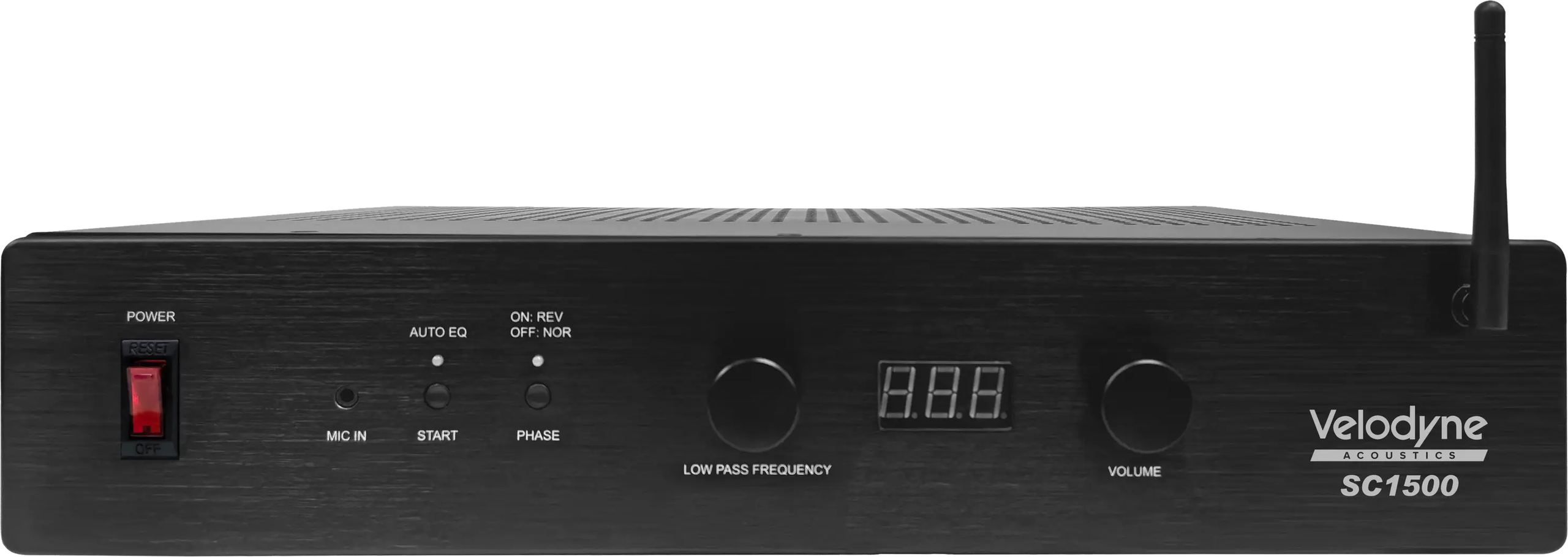

Il telaio dello SC 1500 misura 11 cm di altezza per 44 cm di larghezza e 37 cm di profondità, con un peso contenuto di 8,87 kg. Le staffe di montaggio da 19 pollici sono fornite, il che rende possibile l’integrazione diretta in un rack tecnico accanto a un preamplificatore audio-video o ad altri elementi di un’installazione custom installation. Il frontale in alluminio spazzolato raggruppa l’interruttore principale, la presa microfono, due pulsanti dedicati all’Auto EQ e all’inversione di fase, gli encoder rotativi di frequenza di taglio e volume, nonché un display a sette segmenti. L’antenna a 2,4 GHz per il controllo tramite applicazione si monta sul frontale.

Stadio di potenza in classe D

L’amplificazione si basa su una topologia switching in classe D a funzionamento a freddo, dotata di otto MOSFET da 72 A / 200 V. Lo stadio eroga 520 W RMS su 8 Ω e 1000 W RMS su 4 Ω, misurati a 0,1 % di distorsione armonica totale. La risposta in frequenza si estende da 10 Hz a 20 kHz. L’alimentazione switching ad alta efficienza utilizza MOSFET da 60 A / 650 V e accetta tensioni da 100 V a 240 V (50 o 60 Hz) con commutazione automatica, configurazione che rende l’amplificatore compatibile con l’uso fuori dall’Europa senza trasformatore aggiuntivo. L’impedenza minima accettata in uscita è di 2 Ω a carico combinato.

DSP ad alta risoluzione e correzione acustica

Lo SC 1500 integra un DSP ad alta risoluzione AKP che gestisce il filtro passa-basso (30 a 200 Hz, pendenza di 12 dB/ottava), il filtro subsonico (24 a 80 Hz, pendenza di 24 dB/ottava), un equalizzatore parametrico a sei bande e la correzione acustica automatica. Quest’ultima si basa su un microfono esterno calibrato, fornito con un cavo da 7,5 m terminato con un mini-jack da 3,5 mm. La procedura si avvia tramite il pulsante dedicato sul frontale o dall’applicazione: l’apparecchio emette una serie di sweep sonori, misura la risposta della stanza e applica le correzioni per appiattire la curva verso il target. Tre curve sono visualizzabili nell’applicazione: originale, corretta e target.

Connettività e collegamento in cascata dei subwoofer

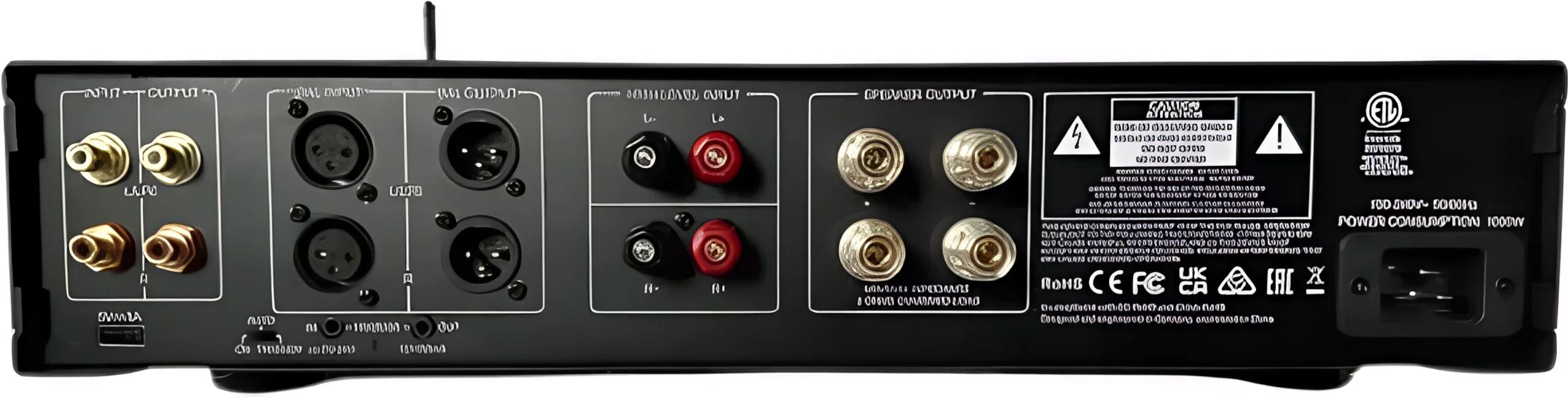

Il pannello posteriore propone tre tipi di ingresso: RCA sbilanciato stereo / LFE con un’impedenza di 20 kΩ, XLR bilanciato stereo / LFE e morsetti di livello altoparlante con un’impedenza di 2,5 kΩ. Ogni ingresso linea dispone di un’uscita corrispondente per il collegamento in cascata verso un secondo amplificatore o subwoofer. Un commutatore dedicato nell’applicazione attiva o bypassa il filtro passa-alto di uscita (30 a 200 Hz), rendendo possibile sia alleggerire i bassi profondi per gli altoparlanti principali, sia trasmettere il segnale completo a un altro amplificatore per subwoofer. La banda passante in tensione d’ingresso accetta fino a 4 V, valore che copre i livelli linea consumer e professionali.

Applicazione AutoEQ SUB ed equalizzatore parametrico

L’applicazione AutoEQ SUB, disponibile su App Store e Google Play, comunica con l’amplificatore via Bluetooth. Sincronizza il volume visualizzato sul frontale e la frequenza di taglio indicata sul pannello posteriore. La regolazione della frequenza avviene a passi di 1 Hz dall’applicazione, contro 5 Hz tramite l’encoder rotativo. L’equalizzatore parametrico a sei bande copre la gamma da 20 a 200 Hz, con un guadagno regolabile da +6 dB a -18 dB e un fattore Q da 0,1 a 15. Sei preset rinominabili possono essere salvati per passare tra diverse configurazioni in base all’uso (cinema, musica, gioco). L’applicazione gestisce anche il controllo simultaneo di più amplificatori SC 750, SC 1500 o MiniVee X.

Avvio e integrazione nel sistema

L’amplificatore dispone di tre modalità di avvio: interruttore manuale sul frontale, rilevamento automatico del segnale in ingresso e attivazione tramite trigger 12 V in formato mini-jack da 3,5 mm. L’uscita trigger riproduce il segnale con un ritardo di 5 secondi per mettere in cascata altri elementi. Il consumo in standby di 0,5 W rispetta le norme ecologiche vigenti. Una presa USB 5 V / 1 A alimenta il ricevitore wireless Wi-Connect II, che evita di dover tirare un cavo verso la sorgente e non è incluso nella confezione. L’indicatore LED passa dal rosso (standby) al blu (in funzione) in base allo stato dell’apparecchio.

Caratteristiche tecniche

Amplificazione

• Potenza di uscita
  • 520 W RMS su 8 Ω a 0,1 % THD
  • 1000 W RMS su 4 Ω a 0,1 % THD
• Risposta in frequenza: 10 Hz - 20 kHz
• Filtro passa-basso regolabile da 30 a 200 Hz con una pendenza di 12 dB / ottava
• Rilevamento del segnale per accensione / spegnimento automatico
• Alimentazione universale a commutazione automatica da 100 V - 240 V, 50 Hz / 60 Hz
• DSP ad alta risoluzione AKP
• Ampia larghezza di banda della tensione d’ingresso, compatibile con le applicazioni audio consumer e professionali fino a un livello linea di 4 V
• Alimentazione switching ad alta efficienza con MOSFET 60 A / 650 V
• Topologia di amplificazione switching in classe D a funzionamento a freddo, con 8 MOSFET massicci da 72 A / 200 V
• Impedenza di ingresso
  • 20 kΩ (RCA sbilanciato)
  • 2,5 kΩ (livello altoparlante)

Pannello frontale

• Pulsante di avvio del processo di equalizzazione automatica
• Display a 7 segmenti per il volume e la frequenza di taglio
• Regolazione del volume del subwoofer
• Regolazione della frequenza di taglio tramite encoder rotativo a passi di 5 Hz
• Controllo di fase (0° / 180°)
• Presa microfono da 3,5 mm per la correzione acustica automatica dell’ambiente

Pannello posteriore

• Ingresso RCA stereo / LFE sbilanciato
• Uscita RCA stereo / LFE sbilanciata per collegamento in cascata
• Ingresso XLR stereo / LFE bilanciato
• Uscita XLR stereo / LFE bilanciata per collegamento in cascata
• Morsetti di ingresso stereo a livello altoparlante
• Interruttore di accensione / spegnimento automatico
• Ingresso trigger 12 V su mini-jack da 3,5 mm
• Uscita trigger su mini-jack da 3,5 mm con ritardo di 5 secondi
• Presa USB di alimentazione 5 V / 1 A per il sistema di trasmissione del segnale wireless esterno Wi-Connect II
• LED indicatore di modalità: blu (sotto tensione) / rosso (standby)
• Basso consumo in standby di 0,5 W, conforme agli standard ecologici

Dimensioni e peso

• Dimensioni (A / L / P): 11 cm x 44 cm x 37 cm
• Montaggio a rack: 2 U
• Dimensioni di spedizione (A / L / P): 23 cm x 60 cm x 50 cm
• Peso (senza imballaggio): 8,87 kg
• Peso di spedizione: 11,64 kg

Controllo tramite app

• Gestione di più amplificatori per subwoofer MiniVee X o SC tramite connessione Bluetooth
• Correzione acustica automatica dell’ambiente tramite microfono esterno
• Controllo del volume sincronizzato con il display sul pannello frontale
• Controllo della frequenza di taglio da 30 a 200 Hz, sincronizzato con il display sul pannello posteriore, regolabile a passi di 1 Hz
• Equalizzatore parametrico a 6 bande
  • Intervallo: 20 - 200 Hz
  • Guadagno: +6 dB / -18 dB
  • Fattore Q: 0,1 - 15
• Commutatore di fase
• Regolazione della frequenza del filtro subsonico da 24 Hz a 80 Hz
• Regolazione del filtro passa-alto per le uscite XLR e RCA da 30 Hz a 200 Hz
• Commutatore di bypass del filtro passa-alto di uscita, per trasmettere il segnale completo in uscita e collegare in cascata più subwoofer
• 6 preset individuali, rinominabili

Accessori forniti

• Cavi di alimentazione ad alta intensità 20 A da 2 m, formati US e Euro / Schuko
• Staffe di montaggio a rack 19”
• Microfono esterno calibrato con cavo da 7,5 m terminato da un mini-jack da 3,5 mm
