GigaWatt PC-4 EVO+ 21

GigaWatt PC-4 EVO+ 21 : condizionatore di rete di fascia alta

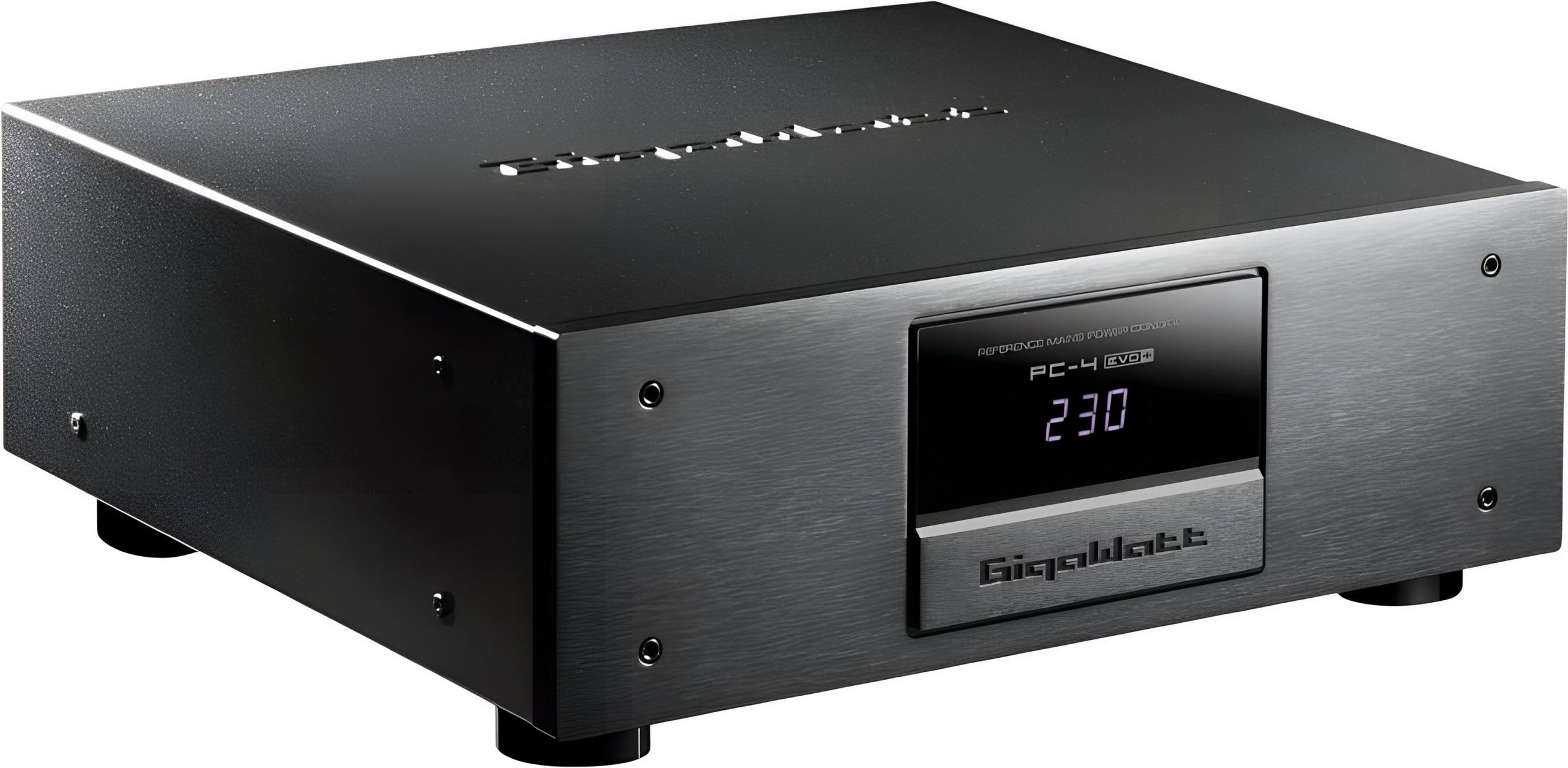

Con dodici prese distribuite in tre sezioni indipendenti, il PC-4 EVO+ 21 riprende e perfeziona la formula del modello precedente. Questa versione 2021 integra un’architettura di filtraggio a otto stadi, un blocco della componente continua di serie e componenti sviluppati specificamente da Miflex secondo le specifiche del costruttore polacco. Il telaio in acciaio austenitico non magnetico poggia su piedini a cuscinetto a sfere, un sistema di isolamento meccanico che limita i punti di contatto con il mobile hi-fi.

Un filtraggio parallelo senza trasformatore di isolamento

GigaWatt ha scelto un filtraggio passivo multistadio piuttosto che un trasformatore di isolamento. I tre rami di filtraggio alimentano ciascuno quattro prese e ogni sezione è ottimizzata per un tipo di carico: apparecchi digitali, sorgenti analogiche o apparecchiature ad alta richiesta di corrente come gli amplificatori di potenza.

I filtri RLC si basano su nuclei Hi-Flux ad alta permeabilità e condensatori a capacità aumentata. L’assenza di fusibili tradizionali (termici o a fusione) evita qualsiasi restrizione del flusso di corrente. La protezione contro le sovratensioni si basa su spinterometri al plasma e varistori UltraMOV, mentre un interruttore automatico idraulico-magnetico bipolare Carling Technologies assicura la protezione contro i sovraccarichi.

Distribuzione della corrente e cablaggio interno

Il sistema di distribuzione adotta una topologia a stella a due stadi. Barre massicce in rame OFHCC 10100 privo di ossigeno (purezza 99,997%) con una sezione di 45 mm² assicurano una ripartizione uniforme verso ogni ramo di filtraggio. Il secondo stadio alimenta direttamente ogni coppia di prese tramite un cablaggio in rame OFHC argentato da 4 mm² isolato in Teflon, con connessioni imbullonate.

I circuiti stampati a doppio strato contengono, secondo GigaWatt, circa quindici volte più rame rispetto ai PCB standard, con piste molto larghe in rame argentato di uno spessore combinato di 550 micrometri. Le saldature utilizzano argento.

Capacità di corrente e risposta impulsiva

Il doppio circuito tampone dotato di batterie di compensazione Audio Grade consente una capacità impulsiva di 100 A istantanei, con un assorbimento delle sovratensioni di 22.000 A. Questa riserva di corrente compensa le richieste di potenza improvvise degli amplificatori, inclusi i grandi finali di potenza. Il relè bipolare da 25 A offre una capacità di interruzione di 6500 VA.

Il DC Blocker integrato elimina la componente continua talvolta presente sulla rete elettrica, che può provocare una saturazione dei nuclei del trasformatore (con il caratteristico ronzio che ne consegue) e degradare l’alimentazione degli apparecchi.

Costruzione e finitura

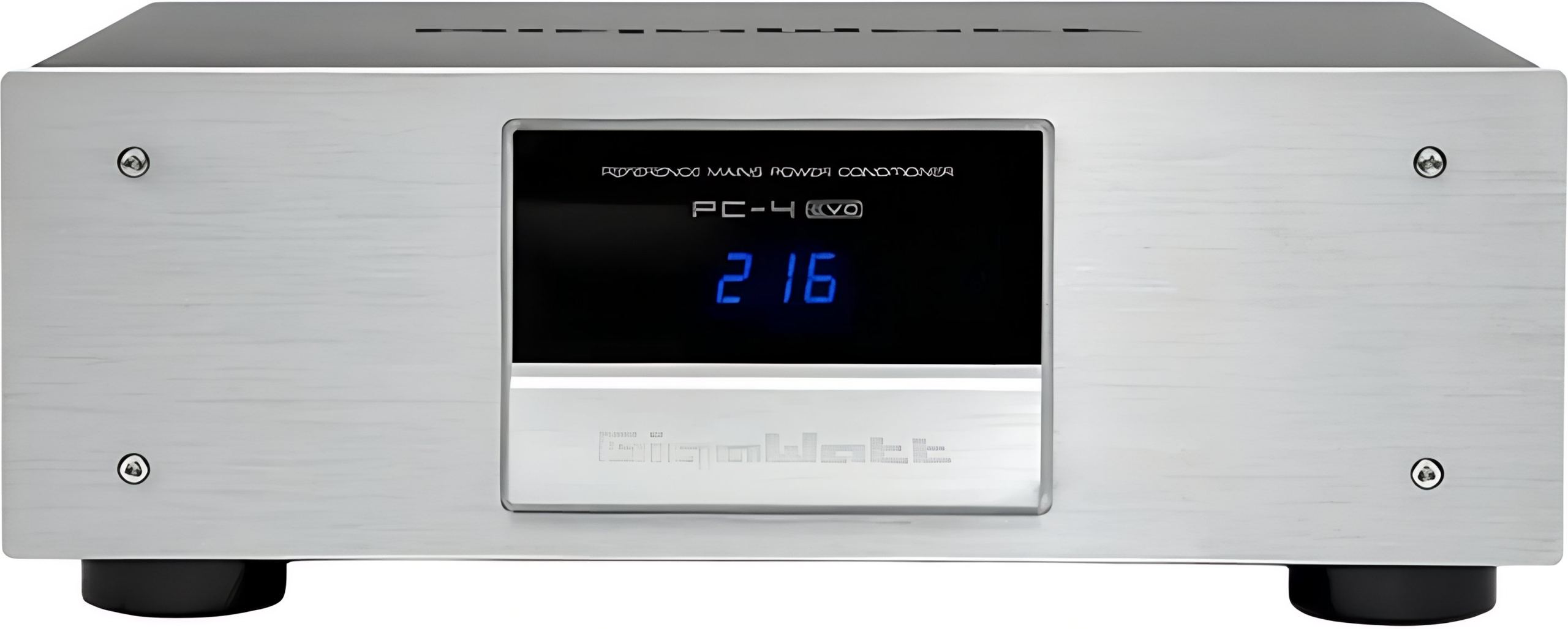

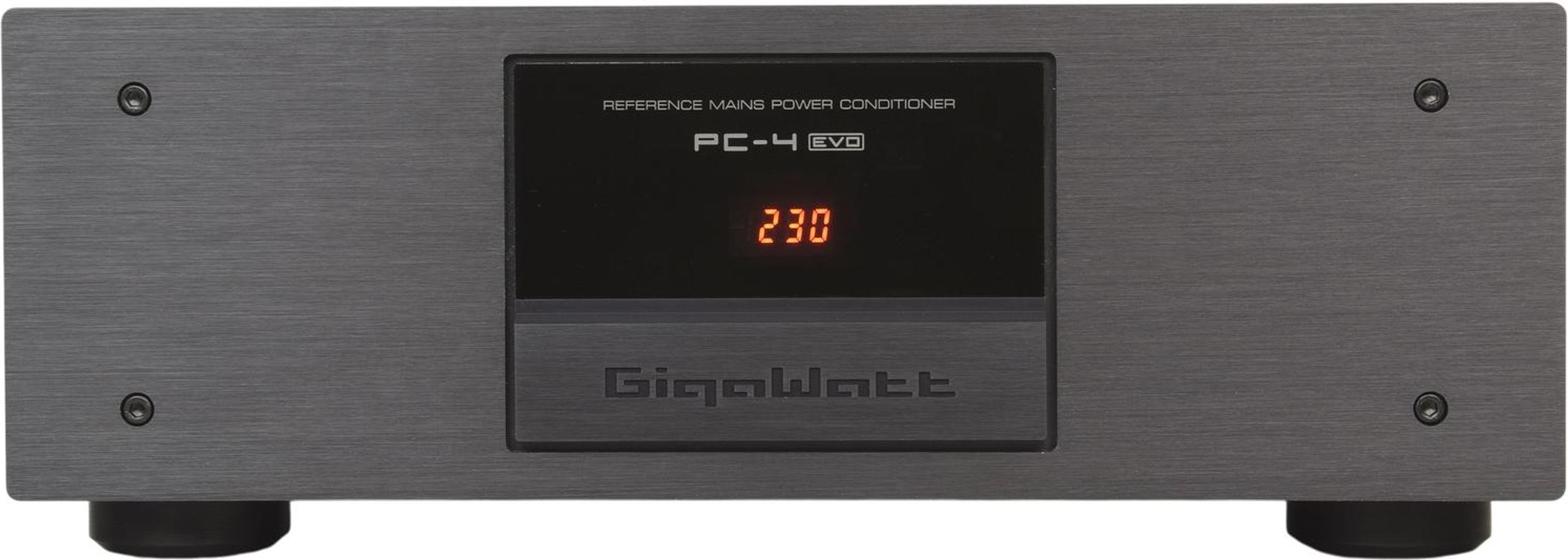

Il telaio in acciaio inossidabile a struttura austenitica è smorzato da un tappetino composito bitume-polimero. Il frontale in alluminio di qualità aeronautica, fresato con precisione, poi spazzolato e anodizzato, è disponibile in nero o argento.

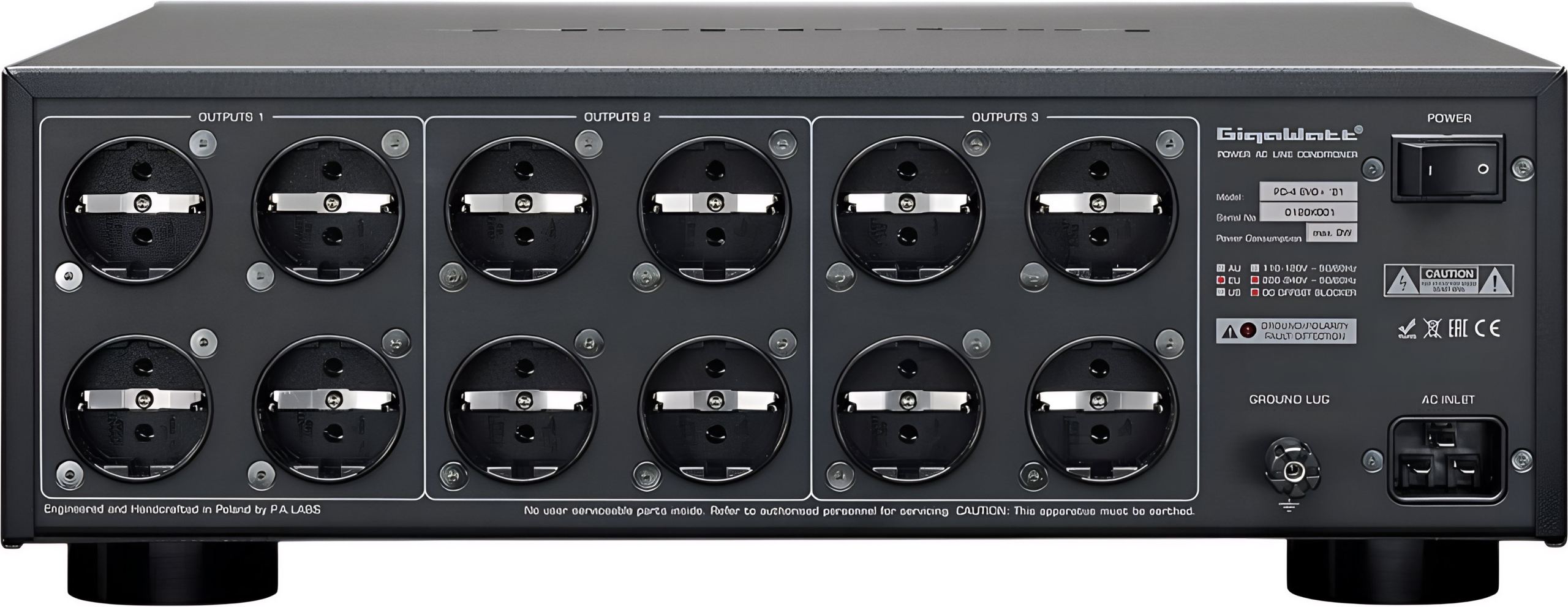

Le dodici prese Schuko G-040 di progettazione proprietaria presentano contatti in ottone argentato con una superficie di contatto ampliata. Il processo di placcatura non utilizza metalli intermedi (rame o nichel), il che riduce la resistenza di serie. Le prese subiscono un trattamento criogenico e una smagnetizzazione.

Il connettore di ingresso è una presa C19 professionale PowerCon 32 A con contatti rodiati. Sul retro è presente un morsetto di messa a terra.

I piedini Rolling-Ball Isolation, composti da due elementi in alluminio massiccio con sfere interposte, riducono la trasmissione delle vibrazioni meccaniche ai circuiti interni.

Indicatori e monitoraggio della rete

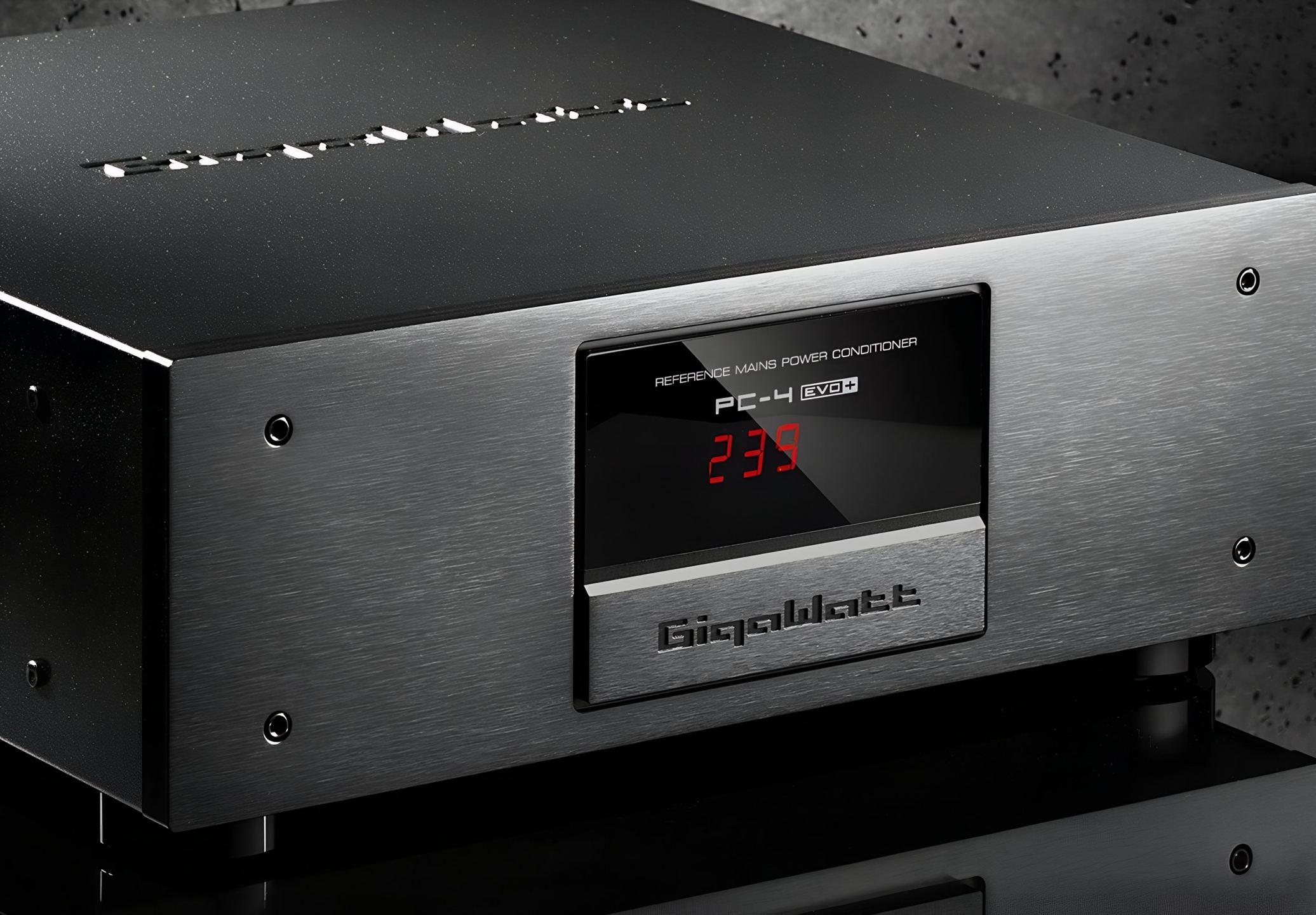

Il voltmetro LED sul frontale visualizza la tensione di ingresso con una precisione che resiste agli errori causati dalle armoniche superiori. Il display è disattivabile ed è disponibile in nove colori (bianco di default). GigaWatt indica che questo circuito di misura non genera interferenze suscettibili di alterare la qualità della corrente filtrata.

Un LED rosso sul retro segnala una polarità invertita o un difetto di messa a terra: un indicatore semplice ma utile per diagnosticare rapidamente un problema di cablaggio.

Limitazioni da considerare

Il PC-4 EVO+ 21 pesa 16 kg e misura 440 × 400 × 170 mm. Le sue dimensioni e il suo peso richiedono un mobile in grado di sostenerlo e sufficientemente profondo per accoglierlo. Il carico massimo continuo è di 3680 W (16 A a 230 V), sufficiente per la maggior parte degli impianti, ma resta un parametro da verificare se vengono utilizzati simultaneamente più amplificatori di elevata potenza.

Il cavo di rete PowerSync ULTRA fornito di serie utilizza un connettore PowerCon lato condizionatore: i cavi di rete classici non sono compatibili. GigaWatt propone cavi opzionali (LS-1 EVO+, LS-2 EVO) per chi desidera spingersi oltre nell’ottimizzazione del percorso elettrico.

Caratteristiche tecniche

Distribuzione e uscite

• 12 prese di uscita suddivise in 3 sezioni indipendenti
  • Contatti in ottone argentato ad ampia superficie di contatto
  • Tipi di prese disponibili: EU (Schuko)
• Connettore di ingresso PowerCon professionale 32 A
  • Presa C19 con contatti rodiati
• Morsetto di messa a terra incluso

Filtraggio e protezione

• Architettura di filtraggio a 8 stadi con blocchi RLC
• Nuclei filtranti Hi-Flux ad alta permeabilità
• Condensatori GigaWatt Audio Grade a capacità ampliata
• Doppio circuito buffer Audio Grade
• Blocco della componente continua (DC Blocker) integrato
  • Elimina le componenti continue della rete
• Relè di potenza bipolare 25 A
  • Capacità di interruzione: 6500 VA
• Corrente di sovratensione assorbita: 22000 A
• Capacità impulsiva: fino a 100 A istantanei

Conduttori e cablaggio

• Barre di distribuzione in rame OFC argentato
  • Sezione: 45 mm²
  • Purezza: 99,997 %
• Cablaggio interno in rame OFHC argentato
  • Sezione: 4 mm²
  • Isolamento in Teflon

Costruzione e chassis

• Chassis in acciaio austenitico non magnetico ultra-rigido
• Assorbitore di vibrazioni bitume-polimero
• Piedini antivibrazione Rolling-Ball Isolation (cuscinetto a sfere)

Display e indicatori

• Voltmetro LED disattivabile
  • Colore predefinito: bianco
  • 9 colori disponibili
• Indicatore di polarità tramite LED rosso
  • Segnala un’inversione di fase o un difetto di terra

Dati elettrici

• Tensione di alimentazione: 220–240 VAC 50 / 60 Hz o 110–120 VAC 50 / 60 Hz
• Carico massimo: 3680 W
• Corrente massima continua: 16 A

Dimensioni e peso

• Dimensioni (L × P × A): 440 × 400 × 170 mm
• Peso lordo: 16 kg

Dotazione di serie

• Cavo di alimentazione PowerSync ULTRA
• Sistema Rolling-Ball Isolation
• Display della tensione disattivabile

Opzioni disponibili

• Cavi di alimentazione LS-1EVO+ o LS-2EVO
