Cayin N6 III R202
Specifiche e funzionalità
Presentazione

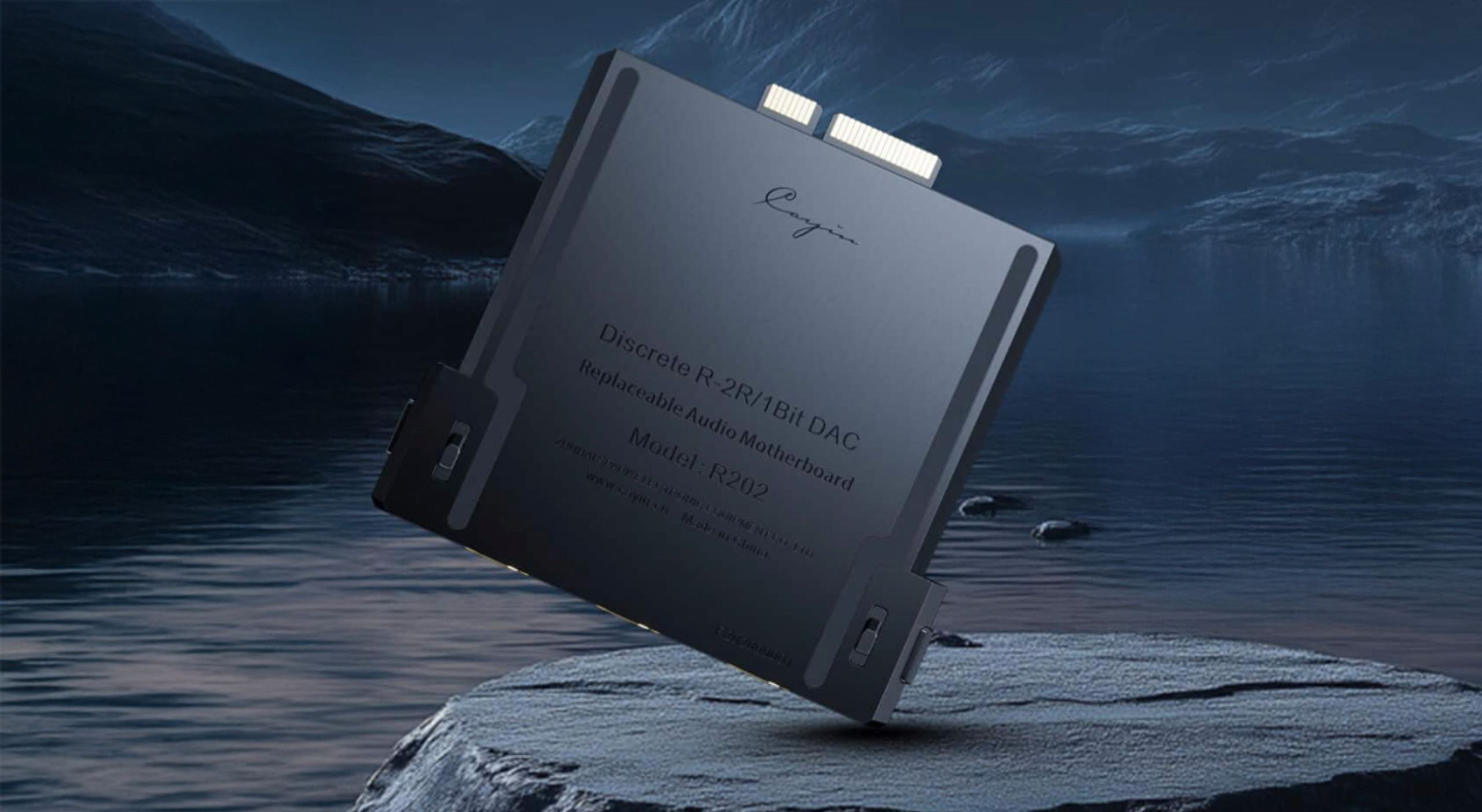

Il Cayin N6 III R202 combina due circuiti di conversione digitale-analogico distinti: un DAC R-2R discreto a 24 bit con 192 resistenze di precisione e un DAC 1-bit con 128 resistenze per il DSD. Questa scheda madre audio consente di passare tra tre modalità di funzionamento in base al formato o alle preferenze di ascolto, trasformando così il lettore portatile in uno strumento versatile adatto a diversi contenuti musicali.
La piattaforma modulare N6 III di terza generazione

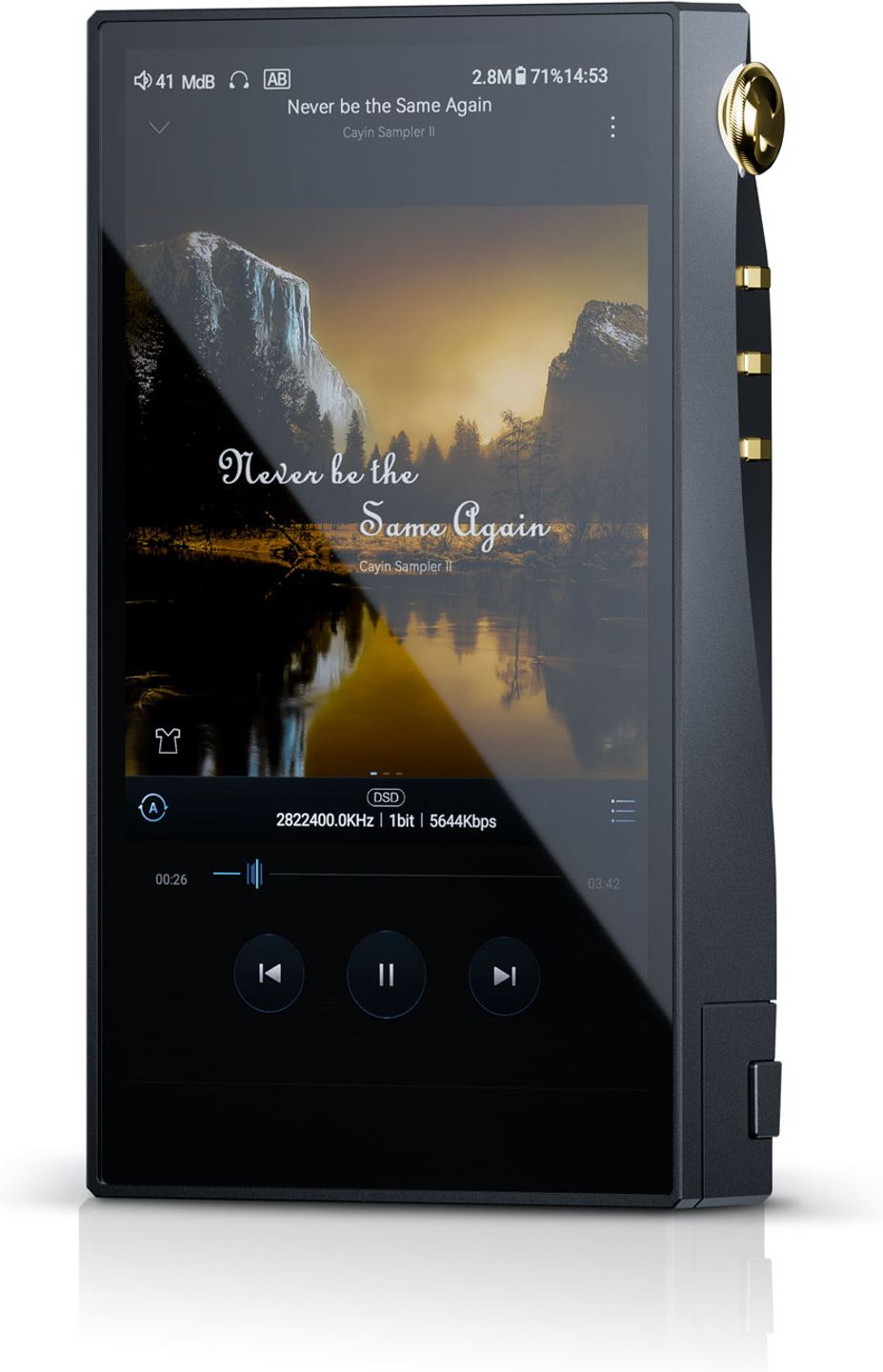

Il N6 III rappresenta la terza generazione del lettore audio portatile modulare di fascia media di Cayin. Rispetto al N6 II, il N6 III offre miglioramenti sostanziali: processore Snapdragon 665 contro 425, 6 GB di RAM contro 4 GB, schermo da 5 pollici contro 4,2 pollici, batteria da 9.000 mAh contro 5.900 mAh e 128 GB di memoria interna contro 64 GB.

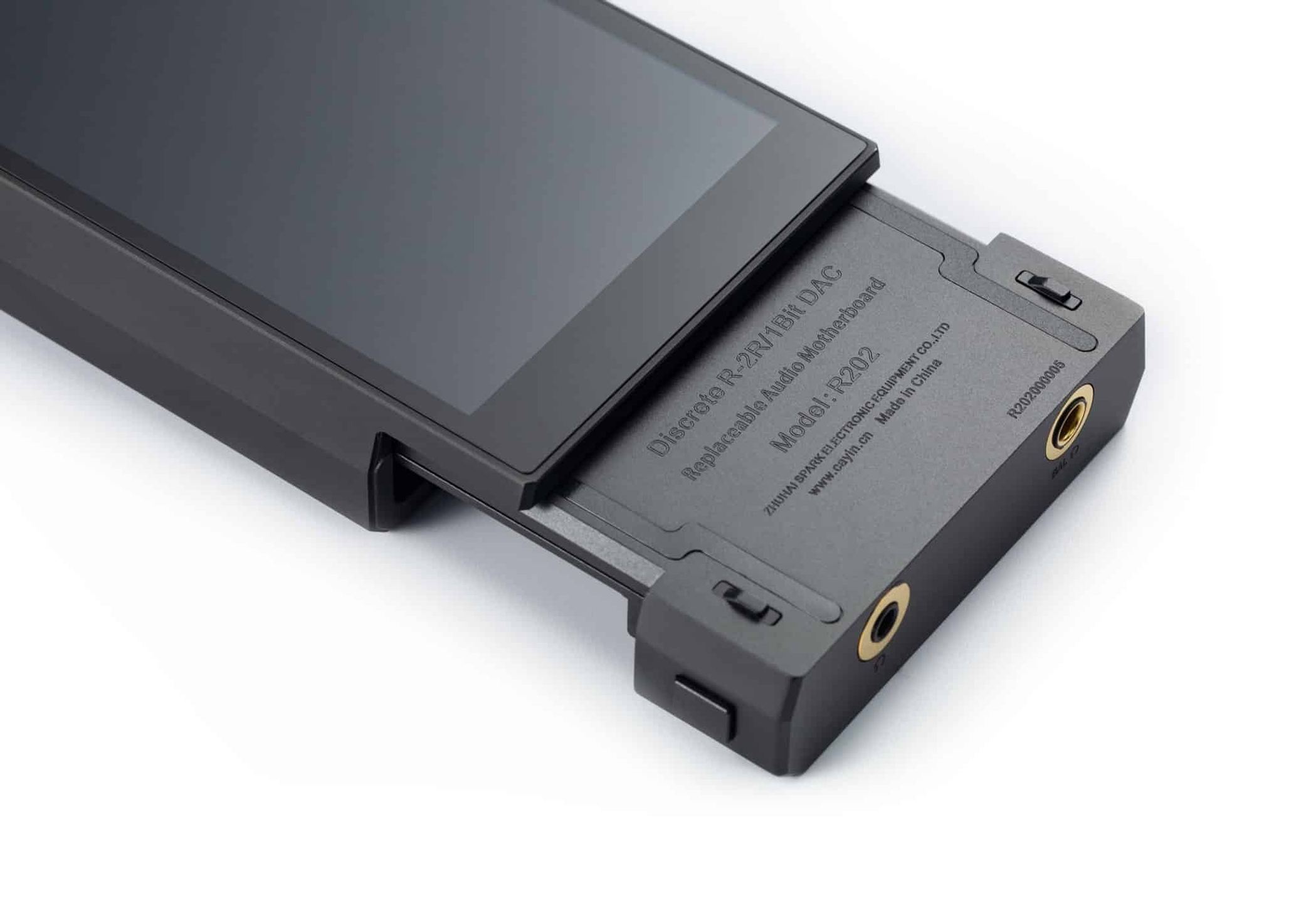

Il N6 III integra un sistema di bloccaggio rapido a tre punti che permette di cambiare le schede madri audio senza attrezzi. Il meccanismo si attiva tramite due pulsanti posizionati sui lati sinistro e destro e funziona in modalità “plug-and-play” senza necessità di spegnere il lettore. Le schede di seconda generazione sono più grandi per migliorare le prestazioni, ma non sono retrocompatibili con quelle del N6 II.
Doppio DAC discreto: tecnologia R-2R e 1-bit
La R202 utilizza un design a doppio circuito con due DAC differenti, a differenza delle configurazioni classiche che impiegano due chip identici. Questo approccio insolito sfrutta i punti di forza specifici di ciascun tipo di conversione.
DAC R-2R per il PCM
Il primo DAC è un circuito R-2R PCM costruito con 192 resistenze a film sottile ad alta precisione (tolleranza 0,1%) in una configurazione bilanciata a 24 bit. La rete R-2R utilizza solo due valori di resistenza: R e 2R, disposti a scala per creare un partitore di tensione che converte i segnali digitali in analogici. Questa topologia offre elevata linearità e riproduce il segnale con precisione, producendo al contempo una resa considerata più naturale.
Il DAC R-2R della R202 gestisce nativamente flussi PCM fino a 384 kHz. Nei DAC R-2R discreti, la qualità del suono dipende interamente dall’abbinamento delle resistenze; le minime imprecisioni nelle resistenze MSB possono influenzare il risultato complessivo.
DAC 1-bit per il DSD
Il secondo DAC è un circuito 1-bit discreto costruito con 128 resistenze di precisione 0,1% in una disposizione bilanciata, in grado di gestire nativamente il DSD fino a DSD256. Un DAC 1-bit utilizza un modulatore delta-sigma con noise shaping che opera a un multiplo elevato della frequenza di campionamento, alimentando un vero DAC 1-bit. Il DSD codifica il suono come “densità” nel tempo, con numerosi bit ‘1’ e ‘0’ digitalizzati milioni di volte al secondo, la cui media determina il livello di uscita analogico.
La R202 integra inoltre due processori audio digitali in grado di gestire fino a PCM 768 kHz e DSD512, con conversione del tasso di campionamento e del formato.
Tre modalità di funzionamento distinte
In modalità Auto, il sistema seleziona in modo intelligente il DAC in base al formato sorgente: i segnali PCM sono decodificati dal DAC R-2R, mentre i segnali DSD sono elaborati dal DAC 1-bit. Questo passaggio trasparente garantisce che ciascun tipo di decodifica operi al suo massimo potenziale.
La modalità R-2R produce un suono ricco e fluido con una presentazione spaziale rilassata, adatta a lunghe sessioni d’ascolto. Questa modalità crea una firma più colorata con un’enfasi maggiore sulle basse frequenze e sul medio-basso, nonché un timbro vocale più presente e morbido.
La modalità 1-bit rivela le armoniche ad alta frequenza con chiarezza naturale, offrendo una scena sonora ben definita e un posizionamento preciso delle sorgenti. Questa configurazione si caratterizza per una resa più analitica, con una migliore definizione del nero di fondo e un decadimento delle note più rapido.
Circuito di amplificazione cuffie e alimentazione

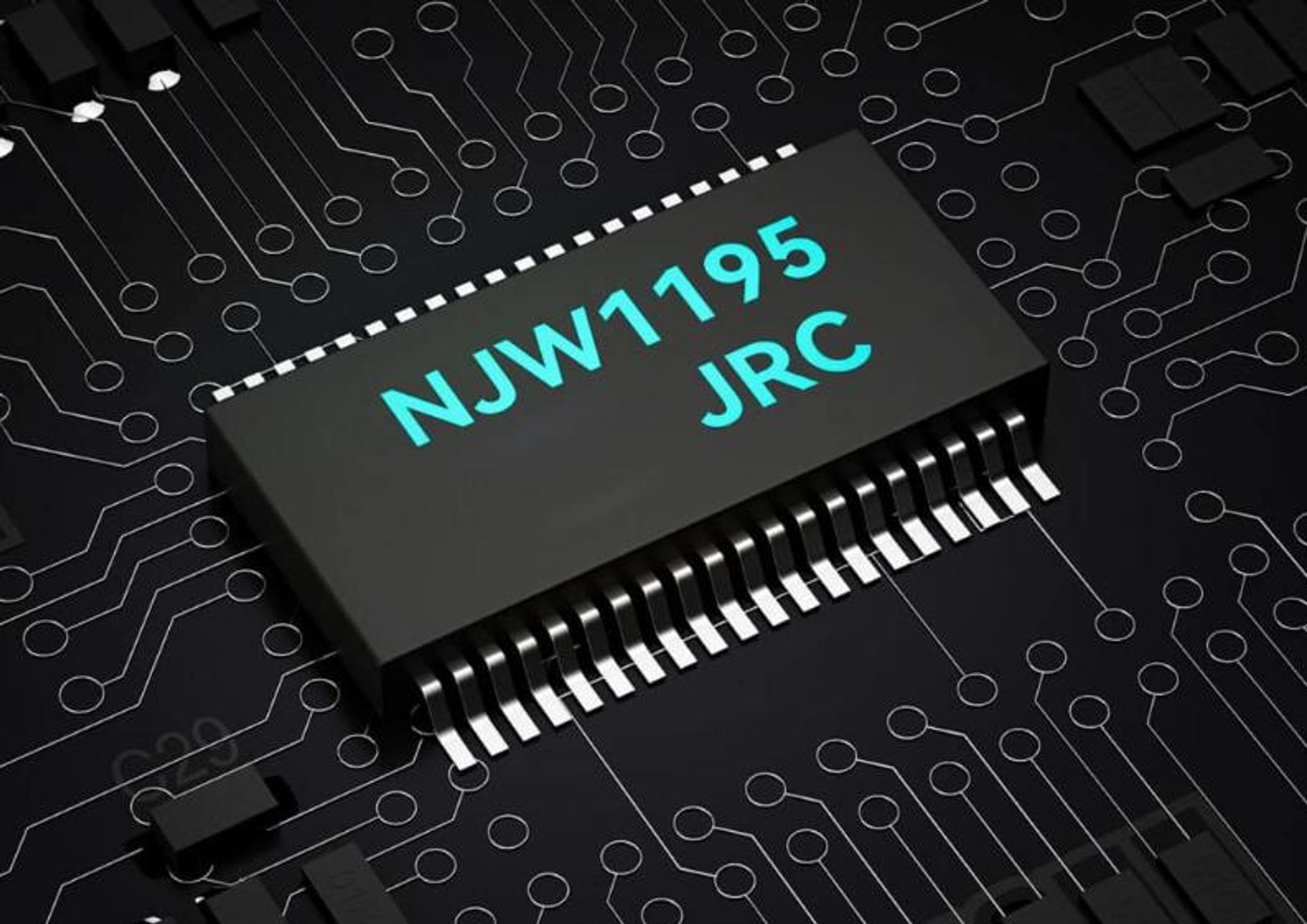

Il circuito di amplificazione per cuffie utilizza quattro amplificatori operazionali a doppio canale TI OPA1612, due OPA1662 e quattro INA1620 in parallelo, in una topologia completamente differenziale bilanciata a quattro canali. Il controllo del volume impiega il JRC NJW1195, un circuito analogico completamente bilanciato che offre 256 passi da 0,5 dB.
Le uscite cuffie includono un jack da 3,5 mm (impedenza d’uscita 0,5 ohm) e un’uscita bilanciata da 4,4 mm (impedenza d’uscita 0,8 ohm). L’alimentazione utilizza un design a matrice con più regolatori LDO a rumore ultrabasso che forniscono sorgenti indipendenti al DAC, allo stadio di amplificazione e ai componenti del circuito.
Evoluzione rispetto al N6 II R01
Il N6 II R01, lanciato nel 2021, è stata la prima scheda madre R-2R per il N6 II, utilizzando 96 resistenze Viking abbinate a ±0,01% (48 per canale). Questa scheda gestiva il PCM fino a 384 kHz e il DSD fino a DSD256, con una potenza d’uscita di 430 mW in bilanciato e 240 mW in sbilanciato.
La R202 rappresenta un approccio diverso con i suoi due DAC distinti anziché un solo R-2R e integra in totale 320 resistenze contro le 96 della R01. La R202 fa parte delle schede di seconda generazione con sistema di bloccaggio rapido, mentre la R01 richiedeva un cacciavite per l’installazione.
Autonomia e utilizzo
L’autonomia del N6 III equipaggiato con la R202 varia a seconda della modalità utilizzata: circa 15 ore in modalità Auto, 16 ore in modalità R-2R e 14 ore in modalità 1-bit. Queste durate dipendono anche dal tipo di uscita utilizzata e dal livello di volume.
La R202 offre solo uscite cuffie (Phone Out), senza uscita di linea (Line Out). Questa scelta progettuale mira a concentrare le risorse sulla qualità dell’uscita cuffie diretta, evitando i compromessi legati all’integrazione di molteplici tipi di uscite nello spazio limitato della scheda.
Caratteristiche tecniche
Architettura audio
- Scheda madre audio R202 che combina due tecnologie DAC
- DAC R-2R multibit: 192 resistenze di precisione 0,1%, PCM 24 bit / 384 kHz
- DAC a 1 bit: DSD fino a 256×, PCM fino a 768 kHz
- Amplificazione cuffie: 4 × INA1620 in parallelo, architettura bilanciata a 4 canali
- Controllo del volume: NJW1195, 256 livelli, analogico e bilanciato
Uscite audio
- Uscita cuffie bilanciata da 3,5 mm
- Uscita cuffie bilanciata da 4,4 mm
Alimentazione
- Alimentazione DAC: TPS61087 + TPS61240 + 5 LDO a rumore ultra-basso
- Alimentazione amplificatore per cuffie: LT8582 a doppia polarità
Prestazioni audio
- Misure su carico da 32 Ω
- Uscita 3,5 mm: 250 mW, THD+N 0,007 – 0,013%, SNR 115 – 117 dB, gamma dinamica 90 – 115 dB
- Uscita 4,4 mm: 550 mW, THD+N 0,005 – 0,013%, SNR 115 – 117 dB, separazione dei canali fino a 110 dB
- Risposta in frequenza: 20 Hz – 20 kHz
Processore e memoria
- Processore: Qualcomm Snapdragon 665
- RAM: 6 GB
- Memoria interna: 128 GB
- Espansione memoria: fino a 2 TB tramite scheda microSD
Schermo e controlli
- Schermo touch Full HD da 5 pollici, compatibile multi-touch
- Pulsante di accensione / spegnimento
- Potenziometro del volume
- Pulsanti di riproduzione
Batteria
- Capacità: 9000 mAh
- Autonomia variabile a seconda della modalità DAC e della modalità di amplificazione utilizzate
Dimensioni e peso
- Dimensioni: 126 × 77,8 × 23 mm
- Peso: 350 g
Domande frequenti
Qual è la differenza tra il DAC R-2R e il DAC 1-bit?
Il DAC R-2R utilizza una rete a scala di resistenze (valori R e 2R) per convertire direttamente il segnale digitale in analogico con elevata linearità. Il DAC 1-bit impiega un modulatore delta-sigma che opera a frequenza molto alta per creare un flusso di bit singoli la cui densità rappresenta l’ampiezza del segnale. L’R-2R eccelle generalmente con il PCM, mentre l’1-bit è particolarmente adatto al DSD.
Quale modalità scegliere: Auto, R-2R o 1-bit?
La modalità Auto passa automaticamente al DAC appropriato in base al formato del file, garantendo una decodifica ottimale. La modalità R-2R offre un suono più caldo e avvolgente, ideale per lunghi ascolti, mentre la modalità 1-bit privilegia la chiarezza e la precisione spaziale. La scelta dipende dal contenuto musicale e dalle preferenze personali.
La R202 è compatibile con il N6 II?
No, le schede di seconda generazione come la R202 non sono retrocompatibili con il N6 II. Queste nuove schede sono più grandi per migliorare le prestazioni, il che ne impedisce l’installazione nel lettore precedente.
Quante resistenze utilizza in totale la R202?
La scheda integra 320 resistenze di precisione: 192 per il DAC R-2R a 24 bit (configurazione bilanciata) e 128 per il DAC 1-bit DSD. Tutte queste resistenze presentano una tolleranza dello 0,1% (1/1000), garantendo la precisione della conversione.
Qual è la potenza di uscita fornita dalla R202?
L’uscita da 3,5 mm eroga 250 mW su 32 ohm con impedenza d’uscita di 0,5 ohm, mentre l’uscita bilanciata da 4,4 mm fornisce 550 mW su 32 ohm con impedenza di 0,8 ohm. Questi valori consentono di pilotare correttamente la maggior parte degli auricolari in-ear e delle cuffie portatili.
È possibile usare la R202 con altre app di streaming?
Il N6 III funziona con Android 12 con Google Play preinstallato e supporta numerose applicazioni come Tidal, Qobuz, Spotify e Apple Music. La R202 funziona con tutte queste applicazioni senza limitazioni, con il sistema che passa automaticamente tra i DAC in base al formato del flusso.
