Accuphase T-1300
Specifiche e funzionalità
Presentazione
L’Accuphase T-1300 rappresenta l’apice di decenni di esperienza nella progettazione di tuner FM di riferimento. Questa più recente evoluzione della gamma giapponese integra un oscillatore locale DDS di progettazione esclusiva, un’elaborazione digitale via DSP di notevole sofisticazione e una sezione analogica d’ingresso concepita secondo standard rigorosissimi. Con il suo rapporto segnale/rumore di 94 dB in mono e la capacità di mantenere una separazione stereo di 65 dB, questo tuner ridefinisce gli standard di ricezione FM per gli appassionati che ricercano una resa sonora senza compromessi.
L’oscillatore DDS: il cuore tecnologico del T-1300
Il T-1300 sfrutta la tecnologia DDS (Direct Digital Synthesis) per il suo oscillatore locale, un approccio che trasforma radicalmente la purezza del segnale fin dallo stadio di conversione di frequenza. A differenza degli oscillatori analogici tradizionali che generano inevitabilmente rumore di fase e armoniche spurie, il sistema DDS produce un’onda sinusoidale di purezza matematica. Questa architettura utilizza un clock master a 196,608 MHz, generando poi il segnale dell’oscillatore locale tramite un convertitore digitale-analogico a 14 bit operante a 786,432 MHz.
Questa frequenza di campionamento estremamente elevata consente una soppressione particolarmente efficace delle componenti spurie. Il segnale risultante presenta una stabilità in frequenza notevole, eliminando praticamente ogni deriva termica che affligge i tuner convenzionali. L’assenza di componenti di modulazione di frequenza indesiderate nel segnale dell’oscillatore locale si traduce direttamente in un miglioramento sostanziale del rapporto segnale/rumore, che raggiunge i 94 dB in mono: un valore che colloca il T-1300 al vertice della sua categoria.

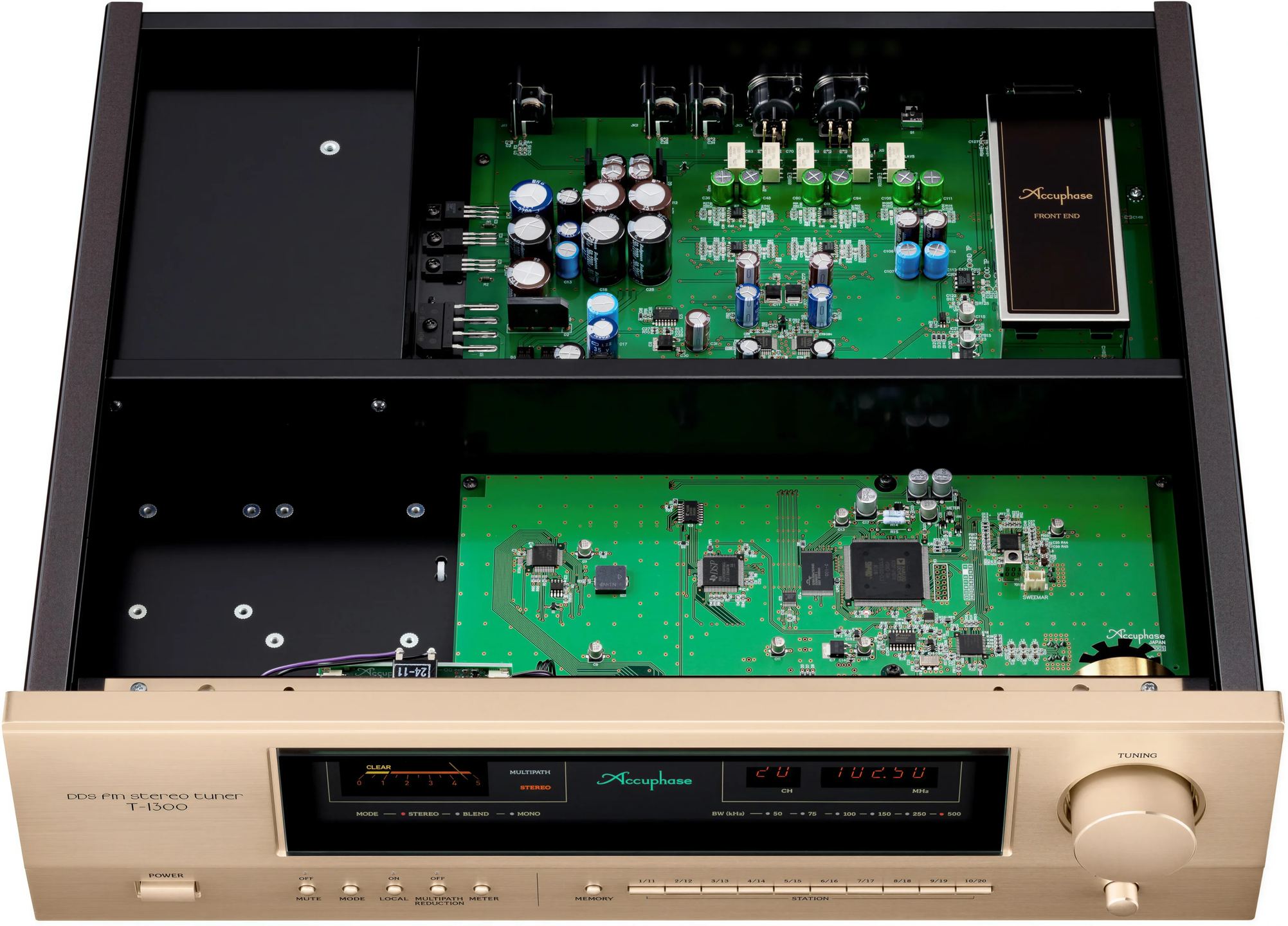

Il front-end del T-1300 impiega un’architettura a doppio circuito accordato a due stadi, una configurazione che gli conferisce un’eccezionale robustezza di fronte a segnali di forte ampiezza. I transistor MOSFET a doppio gate a basso rumore usati nello stadio di amplificazione RF sono stati selezionati per le loro caratteristiche di linearità e il fattore di rumore minimo. Le bobine RF a avvolgimento con spire distanziate, il cui rapporto di trasformazione è stato ottimizzato specificamente per questa applicazione, contribuiscono a massimizzare la sensibilità preservando al contempo l’integrità del segnale.
Architettura DSP ed elaborazione digitale del segnale

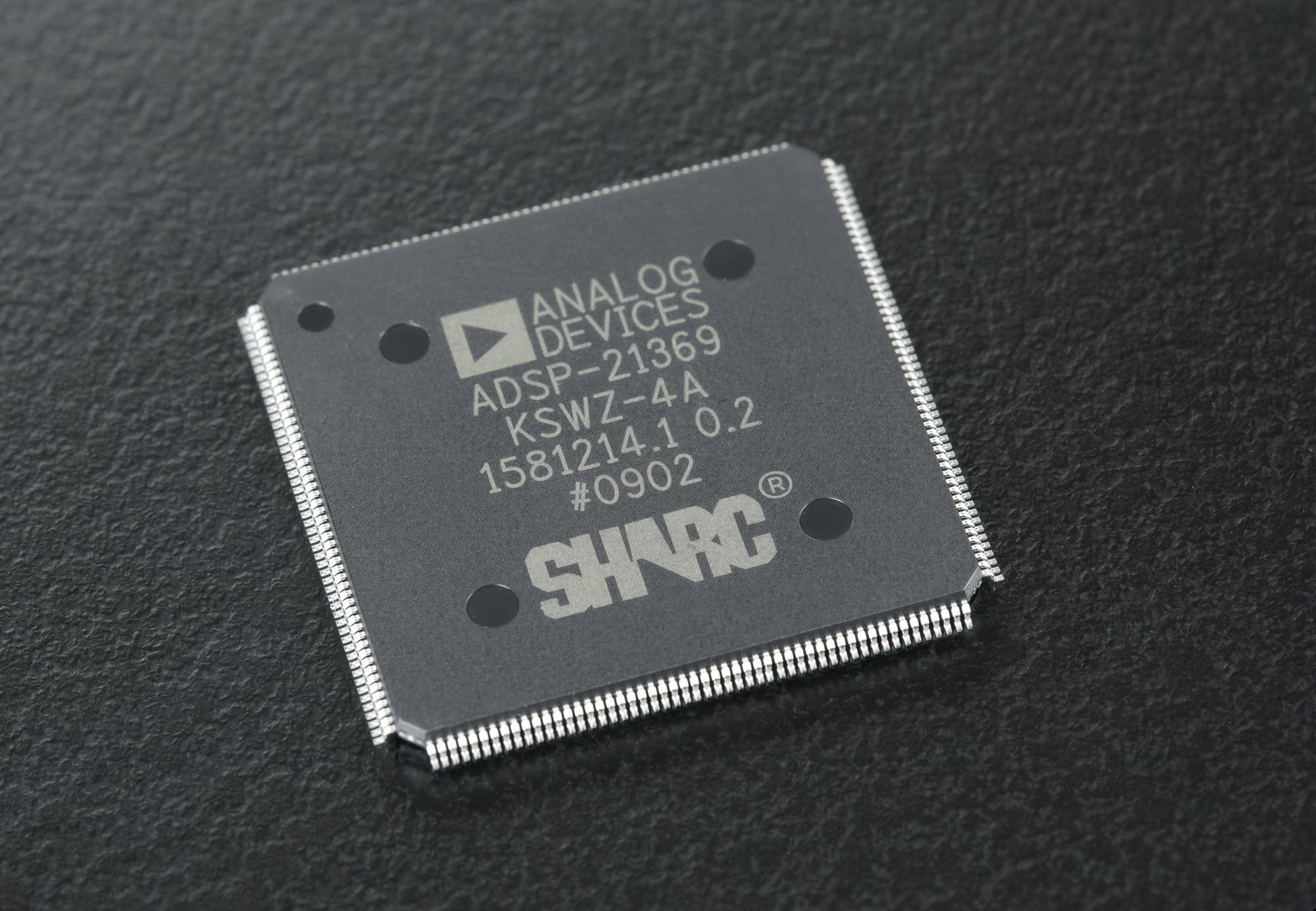

La principale innovazione del T-1300 risiede nell’implementazione completa del trattamento del segnale in dominio digitale dopo lo stadio a frequenza intermedia (FI). Un processore DSP ad alta velocità gestisce tutte le funzioni critiche: filtraggio FI variabile, riduzione del multipath, demodulazione FM e demodulazione stereo DS-DC. Questo approccio software consente di raggiungere prestazioni teoricamente perfette, libere dai limiti e dalle tolleranze dei componenti analogici.
Il filtro FI digitale offre sei larghezze di banda selezionabili: 50, 75, 100, 150, 250 e 500 kHz. Questa flessibilità permette di adattare con precisione la selettività alle condizioni di ricezione. In ambiente urbano denso, dove le stazioni adiacenti possono generare interferenze, le bande strette da 50 o 75 kHz isolano efficacemente il segnale desiderato. Per una stazione locale potente e senza interferenze, la banda da 500 kHz preserva l’integrità dell’intero spettro audio, garantendo una resa di assoluta trasparenza.
La funzione MPR (Multipath Reduction) analizza in tempo reale le componenti del segnale per identificare e sopprimere le onde riflesse. Queste riflessioni, causate da edifici o dal profilo del terreno, generano normalmente distorsione e un degrado della separazione stereo. L’elaborazione DSP calcola le correzioni necessarie con una precisione possibile solo nel dominio digitale, ripristinando così la chiarezza originaria del segnale.
La demodulazione DS-DC: un approccio rivoluzionario
La tecnologia DS-DC (Direct Synthesis - Double Cancellation) sviluppata da Accuphase rappresenta un progresso fondamentale nella demodulazione stereo. Questo approccio combina due innovazioni principali eseguite interamente per via numerica nel DSP.
La sintesi diretta del segnale pilota costituisce la prima innovazione. I tuner convenzionali utilizzano un anello PLL per estrarre il tono pilota a 19 kHz, ma questo metodo diventa problematico quando il livello del pilota diminuisce, causando rumore e un degrado della separazione. Il sistema DS-DC identifica la forma d’onda del pilota direttamente nel segnale d’ingresso e la rigenera matematicamente. Questo approccio mantiene un’eccezionale separazione stereo anche con segnali deboli o rumorosi.
La doppia cancellazione della diafonia rappresenta il secondo pilastro di questa tecnologia. Dopo la separazione iniziale dei canali sinistro e destro, il circuito applica un algoritmo di soppressione della diafonia che tiene conto delle componenti di fase. Questo doppio intervento elimina virtualmente ogni interferenza tra canali, portando a una separazione di 65 dB a 1 kHz: un valore che supera ampiamente le migliori realizzazioni analogiche.
Sezione di conversione e stadio di uscita

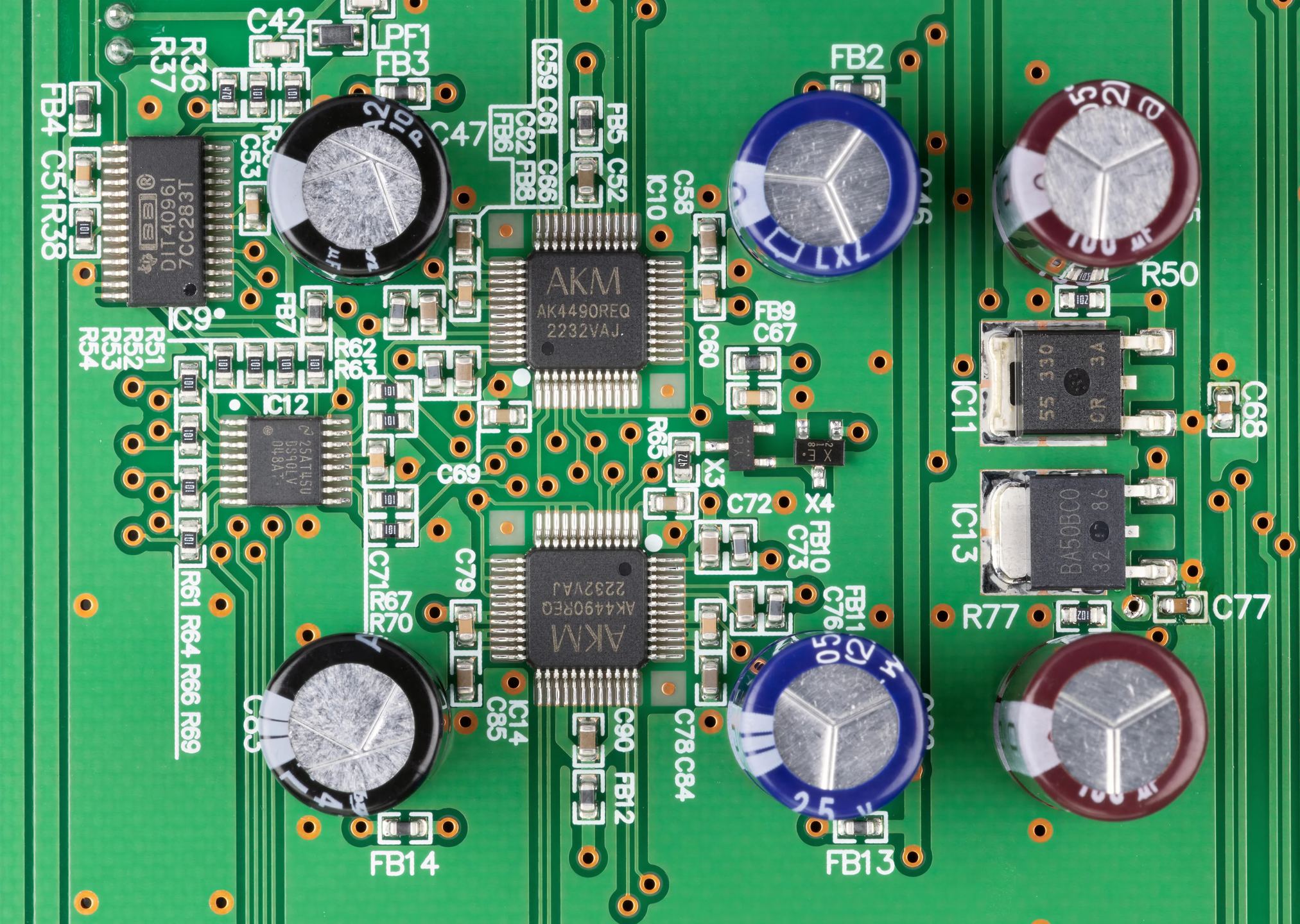

Il T-1300 impiega la tecnologia MDS (Multiple Delta Sigma) di Accuphase per la conversione digitale-analogica. Questo approccio utilizza più convertitori in parallelo per ciascun canale, riducendo matematicamente gli errori di conversione di un fattore proporzionale alla radice quadrata del numero di convertitori. Le uscite dei convertitori vengono sommate, incrementando il livello del segnale utile mentre gli errori, essendo decorrelati, si annullano parzialmente.
Questa architettura MDS migliora uniformemente le prestazioni su tutta la gamma operativa, indipendentemente dalla frequenza o dal livello del segnale. La linearità a livelli molto bassi, tradizionalmente problematica per i convertitori, beneficia in modo particolare di questo approccio. Il risultato si traduce in una dinamica estesa, una distorsione armonica minima e una restituzione dei micro-dettagli di notevole precisione.
Lo stadio di uscita propone una configurazione particolarmente curata con uscite bilanciate su connettori XLR e uscite sbilanciate su RCA. I circuiti di uscita impiegano filtri a bilanciamento diretto, preservando l’integrità del segnale fino ai morsetti di uscita. Un selettore di polarità per l’uscita XLR (piedino 2+ o piedino 3+) assicura la compatibilità con tutte le apparecchiature professionali. L’uscita digitale coassiale fornisce un segnale 48 kHz/24 bit conforme allo standard IEC 60958/AES-3, permettendo l’uso di un convertitore esterno se desiderato.
Ergonomia e comando Pulse Tuning

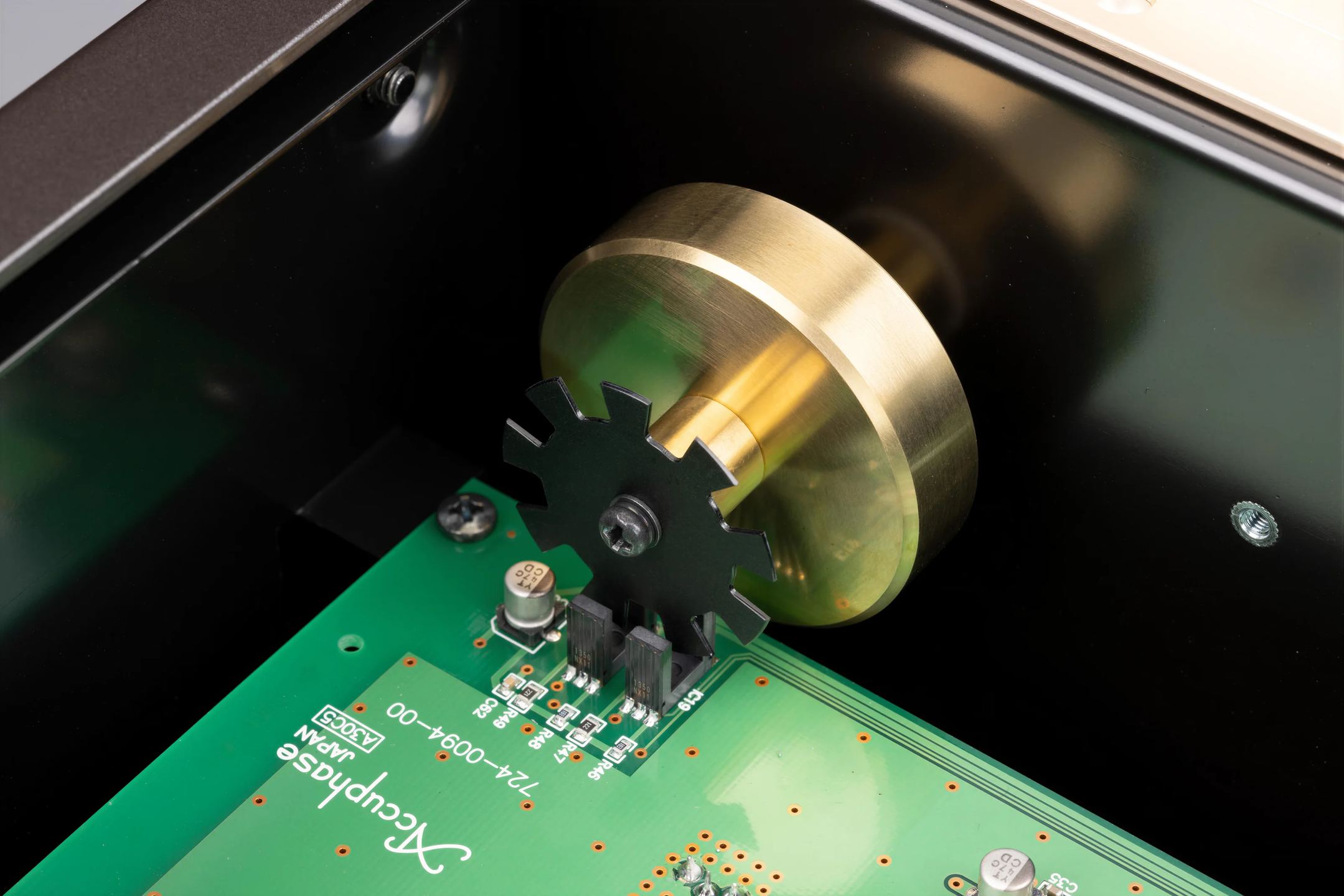

Accuphase ha sviluppato per il T-1300 il suo sistema esclusivo Pulse Tuning, un’interfaccia che riconcilia la precisione del controllo digitale con la sensazione tattile della sintonia manuale tradizionale. La manopola di sintonia genera impulsi tramite feritoie radiali sul suo asse, conteggiati per controllare la frequenza con un’eccezionale risoluzione. Questo approccio offre un’esperienza d’uso intuitiva, consentendo una scansione rapida dello spettro o una regolazione fine in base alla velocità di rotazione.
La memoria può archiviare 20 stazioni con l’insieme dei relativi parametri associati: stato della funzione MUTE, modalità di funzionamento (stereo/blend/mono), impostazione LOCAL di attenuazione, attivazione MPR e larghezza di banda del filtro FI. Questa memorizzazione completa permette di richiamare istantaneamente la configurazione ottimale per ogni stazione, adattata alle sue specifiche condizioni di ricezione.

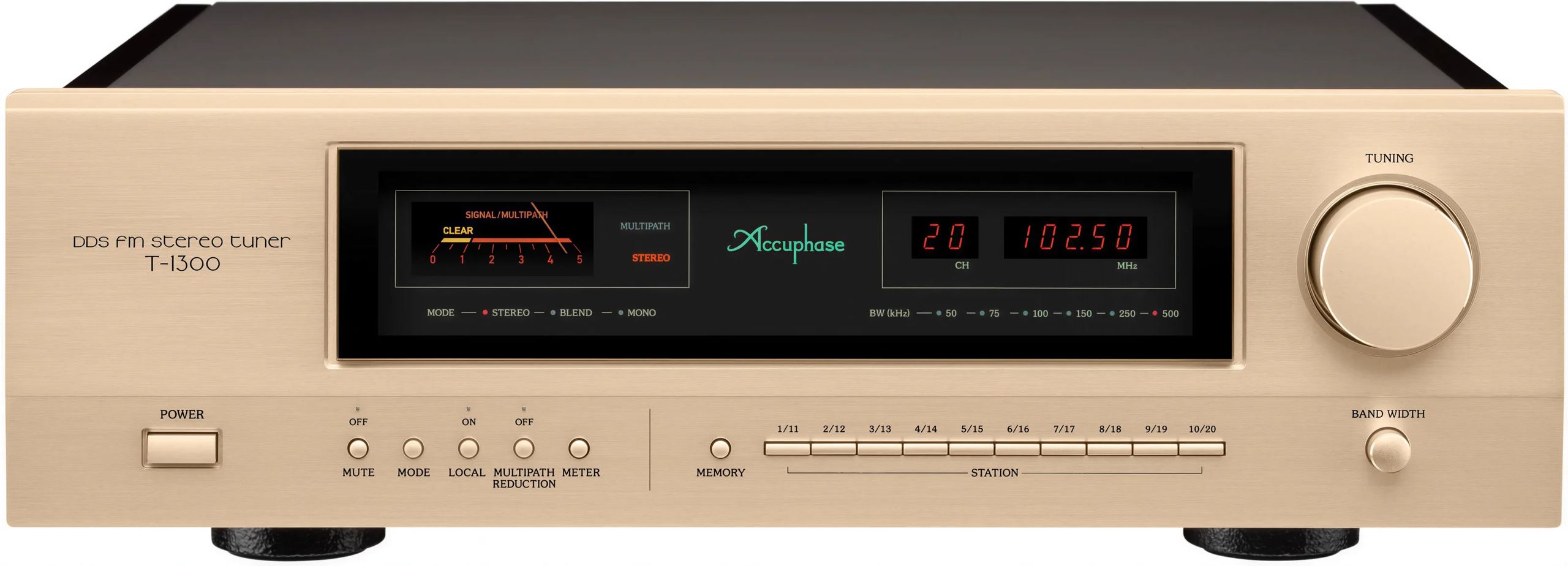

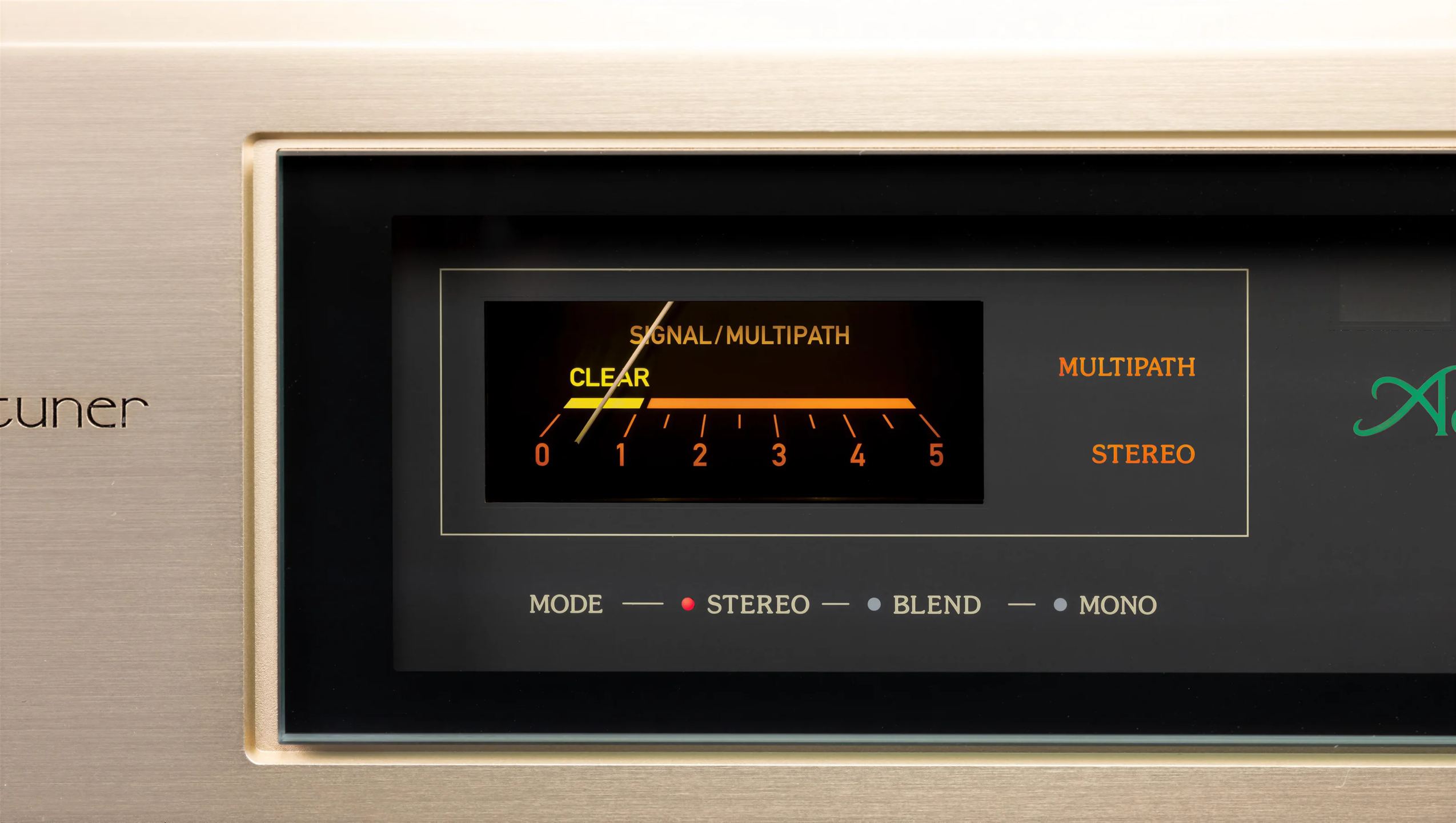

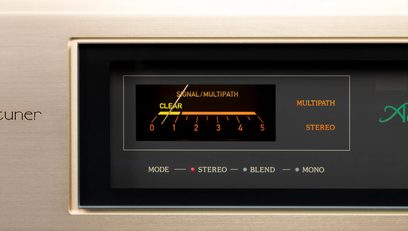

Il display multifunzione può commutare tra l’indicazione del livello di segnale e il rilevamento multipath, fornendo informazioni preziose per l’orientamento dell’antenna. I comandi sul frontale permettono l’accesso diretto a tutte le funzioni essenziali, mentre il telecomando RC-440 in dotazione offre un controllo completo dalla posizione d’ascolto.
Documentazione
Inglese
Caratteristiche tecniche
Ricezione e sintonizzazione
- Oscillatore locale a sintesi diretta digitale (DDS): purezza del segnale e rapporto S/N eccezionale
- Gamma di frequenze: 87,5 – 108,0 MHz
- Ingresso antenna: 75 Ω coassiale (connettore F)
- Principio di sintonizzazione: DDS, memoria a accesso casuale 20 stazioni
- Filtro di frequenza intermedia: 50 / 75 / 100 / 150 / 250 / 500 kHz (6 posizioni)
- Funzione di riduzione dei percorsi multipli (MPR) tramite elaborazione numerica del segnale
- Demodulatore FM digitale: distorsione e rumore minimizzati
- Demodulazione stereo DS-DC (sintesi diretta – doppia cancellazione): separazione sinistra/destra ottimale
Prestazioni audio in modalità mono
- Sensibilità utilizzabile: 8,6 dBf
- Sensibilità (rapporto S/N 50 dB): 10,8 dBf
- Rapporto segnale/rumore: 94 dB (ponderazione A)
- Distorsione armonica totale: 0,02% (20 Hz / 1 kHz / 10 kHz)
- Risposta in frequenza: 20 Hz – 15 kHz (+0 / -0,3 dB)
- Selettività canale adiacente (FI 250 kHz): 50 dB
- Reiezione di intermodulazione RF: 80 dB
- Reiezione delle risposte spurie: 120 dB
- Reiezione d’immagine: 100 dB
- Soppressione AM: 80 dB
Prestazioni audio in modalità stereo
- Sensibilità (rapporto S/N 40 dB): 20,2 dBf
- Sensibilità (rapporto S/N 50 dB): 38,3 dBf
- Rapporto segnale/rumore: 78 dB (ponderazione A)
- Distorsione armonica totale: 0,04% (20 Hz / 1 kHz / 10 kHz)
- Risposta in frequenza: 20 Hz – 15 kHz (+0 / -0,3 dB)
- Separazione stereo: 65 dB (100 Hz / 1 kHz), 50 dB (10 kHz)
- Soglia di commutazione stereo: 36,6 dBf
- Soppressione sottoportante: 70 dB

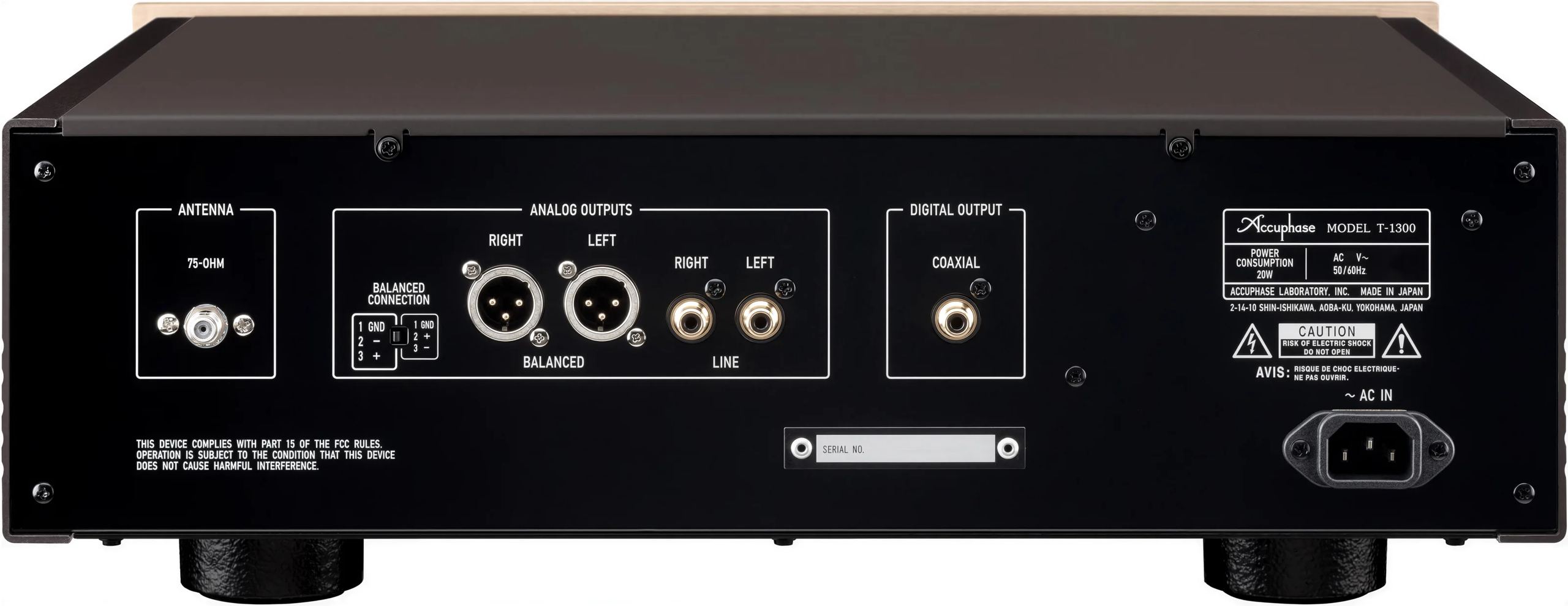

Connettività e uscite
- Ingresso antenna: 75 Ω coassiale tipo F
- Uscite analogiche bilanciate: XLR (bilanciate, 50 Ω) con filtro bilanciato diretto
- Uscita analogica linea: RCA (50 Ω)
- Uscita digitale: coassiale 75 Ω, 48 kHz / 24 bit (IEC 60958 / AES-3)
- Convertitore D/A MDS di alta qualità
- Selettore di polarità per uscita XLR (pin 2+ o pin 3+)
Comandi e funzioni
- Comando di sintonizzazione a impulsi che offre la sensazione di una regolazione manuale tradizionale
- Memoria 20 stazioni con salvataggio dei parametri: MUTE, MODE, LOCAL, MPR, BANDWIDTH
- MUTE: soppressione del rumore tra stazioni
- MODE: stereo / blend / mono
- LOCAL: attenuazione del livello d’ingresso antenna
- MPR: riduzione dei percorsi multipli
- BANDWIDTH: 6 selezioni di larghezza di banda della frequenza intermedia
- METER: indicatore di segnale o di percorsi multipli
Informazioni generali
- Alimentazione: 120 / 220 / 230 V CA (a seconda della versione), 50 / 60 Hz
- Consumo elettrico: 20 W
- Dimensioni (L × A × P): 465 × 151 × 406 mm
- Peso: 13,1 kg (netto) / 19 kg (imballo)
- Accessori in dotazione: telecomando RC-440, cavo di alimentazione (2 m), cavo audio AL-10 (1 m)
Domande frequenti
Qual è la differenza tra il T-1300 e il precedente modello T-1200?
Il T-1300 apporta miglioramenti sostanziali in diversi ambiti chiave. Il rapporto segnale/rumore progredisce in modo significativo, in particolare in modalità stereo. I convertitori MDS utilizzano chip più recenti per una migliore risoluzione. Lo stadio d’ingresso beneficia di transistor MOSFET ottimizzati e di bobine RF riprogettate. Il filtro FI digitale offre pendenze più ripide e un migliore rigetto dei segnali adiacenti.
Il sistema DDS presenta vantaggi concreti rispetto agli oscillatori tradizionali?
La tecnologia DDS elimina praticamente ogni deriva in frequenza, un problema ricorrente degli oscillatori analogici sensibili alla temperatura. La purezza spettrale del segnale generato digitalmente sopprime i prodotti di intermodulazione che normalmente degradano la ricezione. Questa stabilità e purezza si traducono in un rumore di fondo più basso e una migliore definizione dei dettagli più sottili, particolarmente percepibile con stazioni a segnale debole.
Come funziona la riduzione del multipath (MPR)?
Il sistema MPR analizza il segnale ricevuto per rilevare gli echi causati dalle riflessioni sulle strutture circostanti. Il DSP calcola in tempo reale le correzioni necessarie per annullare queste componenti spurie. L’indicatore di multipath consente di visualizzare il livello di interferenza, facilitando il miglior orientamento dell’antenna. Questa funzione migliora sensibilmente la ricezione in ambienti urbani densi.
Perché sei larghezze di banda per il filtro FI?
Questa flessibilità consente di ottimizzare il compromesso tra selettività e qualità audio in base alle condizioni. Le bande strette (50–100 kHz) eccellono nell’isolare una stazione in uno spettro affollato ma possono ridurre leggermente la risposta in frequenza. Le bande medie (150–250 kHz) sono adatte alla maggior parte delle situazioni. La banda larga (500 kHz) preserva l’integrità del segnale per una qualità ottimale con le stazioni locali potenti.
L’uscita digitale offre un vantaggio reale?
L’uscita digitale 48 kHz/24 bit permette di utilizzare un convertitore esterno di altissima qualità o di integrare il segnale in un sistema audio digitale. Tuttavia, i convertitori MDS interni del T-1300 offrono già prestazioni eccezionali. Questa uscita risulta particolarmente utile per l’archiviazione digitale delle trasmissioni o per l’integrazione in sistemi di elaborazione del segnale.
Il T-1300 è compatibile con la radio digitale DAB?
Il T-1300 è un tuner FM analogico puro, ottimizzato esclusivamente per questo formato. Non riceve segnali DAB/DAB+. Questa specializzazione consente di raggiungere prestazioni FM superiori rispetto ai tuner ibridi. Per le aree in cui la FM resta predominante o per gli audiofili che valorizzano la qualità della trasmissione FM, il T-1300 rappresenta una scelta pertinente.
